在混合機內多種固體物料進行混合時往往伴隨著離析現象，離析是與粒子混合相反的過程，妨礙良好的混合，也可使已混合好的混合物料重新分層，降低混合程度。因此在實際的混合操作中影響混合速度及混合度的因素很多，使混合過程更為復雜，很難用單獨因素一個一個考察。總的來說對分為物料因素、設備因素和操作因素。

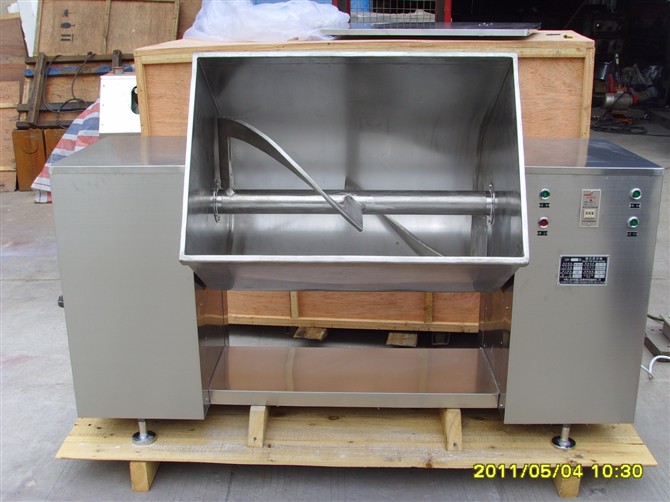

　（1）設備類型混合機的形狀及尺寸，內部插入物（擋板，強制攪拌等），材質及表面情況等影響混合效果，應根據物料的性質選擇適宜的混合器。

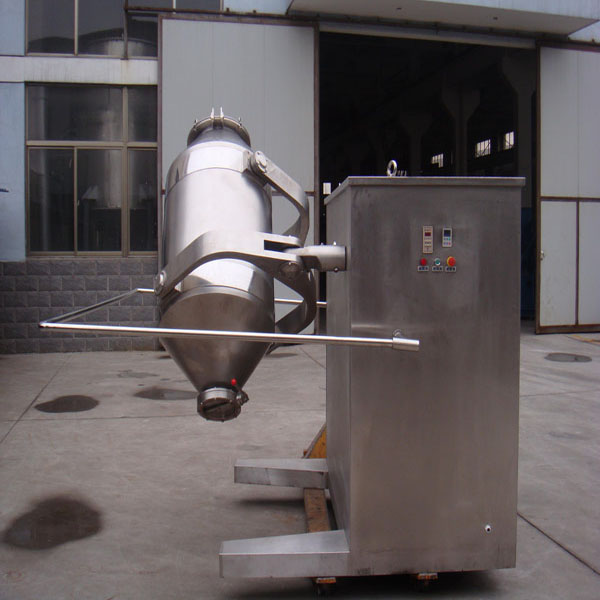

　（2）操作條件物料的充填量、裝料方式、混合比、混合機的轉動速度及混合時間等影響混合效果。V形混合機裝料量占容器體積的30％左右時，混合效果好。三維運動混合機的裝料系數可達0.9以上，相比較其它混合機的裝料系數都要理想，轉動型混合機的轉速過低時，粒子在物料層表面向下滑功，如各成分粒子的物性差距較大時易產生分離現象；轉速過高時，耗子受離心力的作用隨轉筒一起旋轉而幾乎不產生混合作用。適宜轉速—般取臨界轉速的0．7~0．9倍。各成分間密度差及粒度差較大時，先裝密度小的或粒徑大的物料后裝密度大的或粒徑小的物料，并且混合時間應適當。

　（3）物料的粉體性質粒度分布、粒子形態及表面狀態、粒子密度及堆密度、含水量、流動性（休止角、內部摩擦系數等）、黏附性、凝聚性等都會影響混合過程。特別是粒徑、粒子形態、密度等在各個成分間存在顯著差異時，混合過程中或混合后容易發生離析現象而失去均勻混合。一般情況下，小粒徑、大密度的顆粒易在大顆粒的縫隙中往下流動而影響均勻混合，但當粒徑小于30μm時，粒子密度的大小將不會成為導致分離的因素；當粒徑小于5μm的粉末和較大粒徑的顆粒混合時粉末附著在大顆粒表面成為包衣狀態，不會發生分離而且形成均勾的混合；當混合物料中含有少量水分時可有效地防止離析。一般來說，粒徑的影響大，密度的影響在流態化操作中比粒徑更顯著。
