廣東某院病房樓總建筑面積53208㎡，地上26層，地下1層，高113m。地下層、一至四層層高4.5m，五層以上標準層層高為4.2m，設計床位786張。經考查，設置垃圾管道收集系系統，垃圾回收間設置于地下一層，設置垃圾投遞站25個（設備層不設置），在垃圾回收間設置10m3旋轉式密閉垃圾壓縮貯存設備一臺。
在確定采用垃圾被服收集系統時，建筑主體施工已經完成，實地考察后將該系統安裝于電梯送風井內，投遞口面向原強電井，強電井與操作間用隔墻分開。
垃圾投入站
垃圾投入站系統設于每樓層，外部設有投入門，每層采用聯控回歸方式，內部預設緩沖口，避免管內垃圾彈出；投入門啟閉方式采用垂直自動升降式，投入門內部設連鎖裝置，同一時間作業時，只允許單一投入口打開。

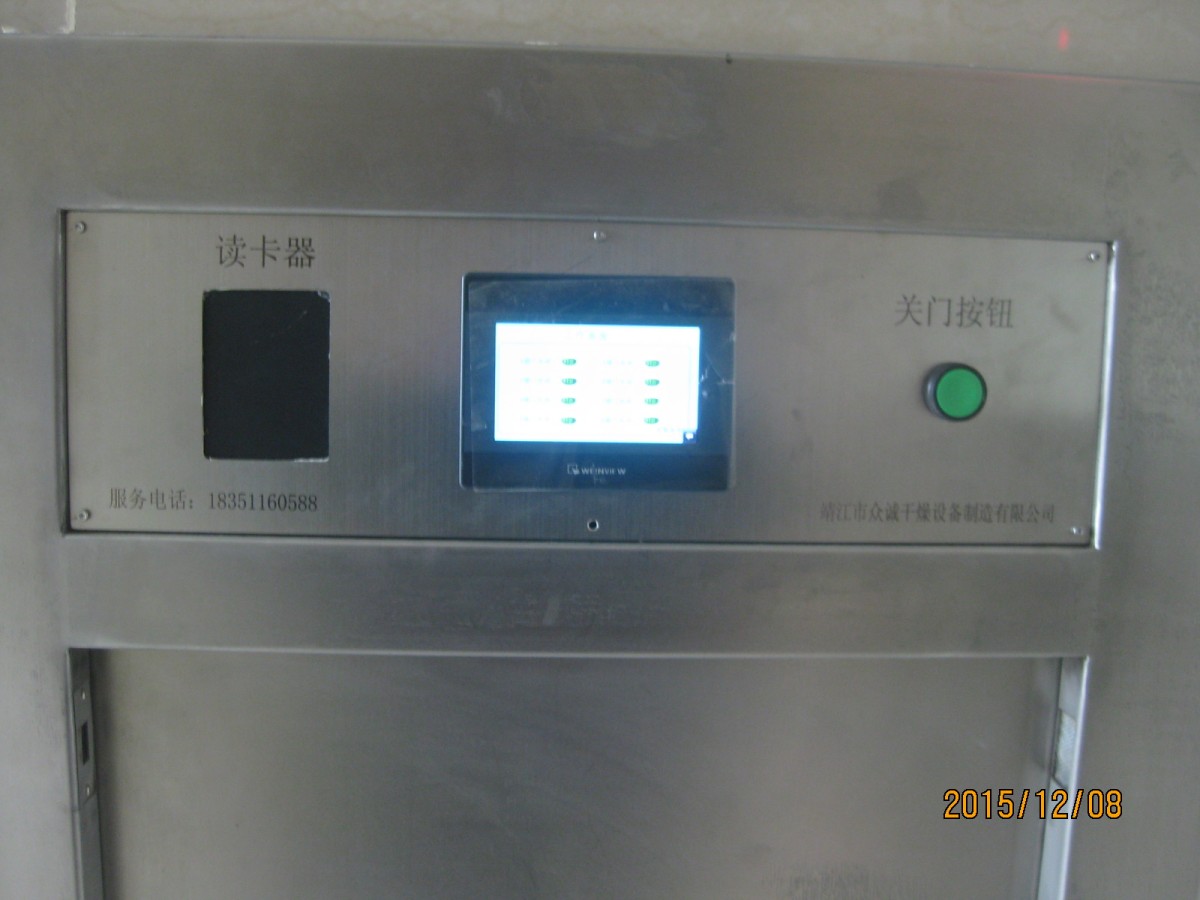

每層投入門上方內部設有電路控制，控制以下功能
正常使用
當同一時間作業時，只允許單一投入口打開。
綠色燈亮：投入門可開啟使用，顯示“可投入”；
紅色燈亮：投入門已開啟，其他樓層不能打開使用，指示牌顯示“使用中”；
黃色燈亮：設備處于滿位或故障中，所有投入門都無法開啟，指示牌顯示“不可投入”；
開門按鈕：欲打開投入時，須先按此鈕方可開門投入垃圾，指示牌顯示“開門按鈕”；
關門按鈕：垃圾投入完畢時，需按此按鈕方可關閉投入門，指示牌顯示“關門按鈕”；
門鎖：每層投入門外部設有電控鎖，鑰匙通用。
采用分段制造然后組合的辦法，每段的縱向接縫采用直縫焊，內部磨平，段與段的接合使用套接，延伸口下端用法蘭接合，所有管內插接接合處均須施打硅膠，以防管內污水外溢。
管道的參數為：直徑600mm，材質SUS304，厚度1.5mm。
自動防火系統
自動防火閘門
安裝于管道系統各階段管道末端樓層，固定于樓板上，當管道內煙感器偵測到煙霧時，防火閘門自動關閉以斷絕煙火。
參數為：材質SUS304，防火時效2小時，門框厚度3.0mm，門板厚度3.0mm，自動機件為感應式，電機馬達傳動。
減速緩沖彎管
在管道底層設計有減速彎管，可降低垃圾下墜速度以確保安全將垃圾送入底層垃圾壓縮貯存設備內。減速彎管外部披覆一層消音膠墊，以消除在垃圾投下時產生的噪音。
該設備位于各階段垂直管超上方，利用馬達及減速機驅動升降頭，升降頭設毛刷與管壁內緣接觸，并于垂直管上下清洗區設限位開關，上方加設清洗藥劑貯存箱，清洗時自動噴灑藥水。
相關參數為：升降頭馬達0.75kW以上，380V，50Hz，水源供給≥0.5kgf/c㎡，除臭設備為改善垃圾產生之臭味，于垃圾投入時即自動噴灑消毒除臭液。
控制箱安裝于設有沖洗設備的樓層，箱體設置于離地約150cm的隔墻上，為沖洗設備提供電源，盤面的功能指示如下：
電源指示燈；清洗機使用指升降頭上移按鈕；升降頭越位警示；鋼索松脫警示；開降頭自動切換鈕。
機組設置于通風管道末端樓層內，參數如下：
風量：100m3/h以上；
動力：0.75kW，380V，50Hz；
通風管材質：SUS304；
通風管直徑：250mm以上；
通風管厚度：1.5mm以上

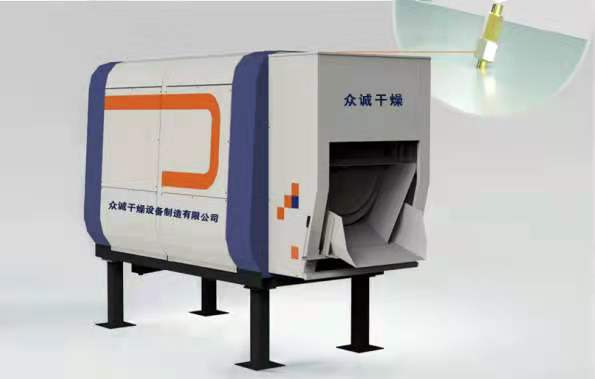

旋轉式垃圾壓縮貯存設備
采用眾誠公司生產的10m3旋轉式垃圾壓縮貯存設備，由設備本體、驅動裝置、出料口、除臭消毒裝置、電器控制盤、滲濾液收集槽等幾部分組成。
尺寸為：長5285mm×寬2000mm×高2970mm。
主要結構分為外部結構、輸送槽、傳動系統、螺旋葉片總成及水平配重裝置5部分；設備設置于垃圾管道收集系統終端與垃圾壓縮貯存設備間，垃圾由減速緩沖管道進入輸送槽內，經螺旋葉片旋轉帶動，以水平方式進入垃圾壓縮貯存設備中。
系統由主控箱、樓層控制及自動控制配線3部分組成。
