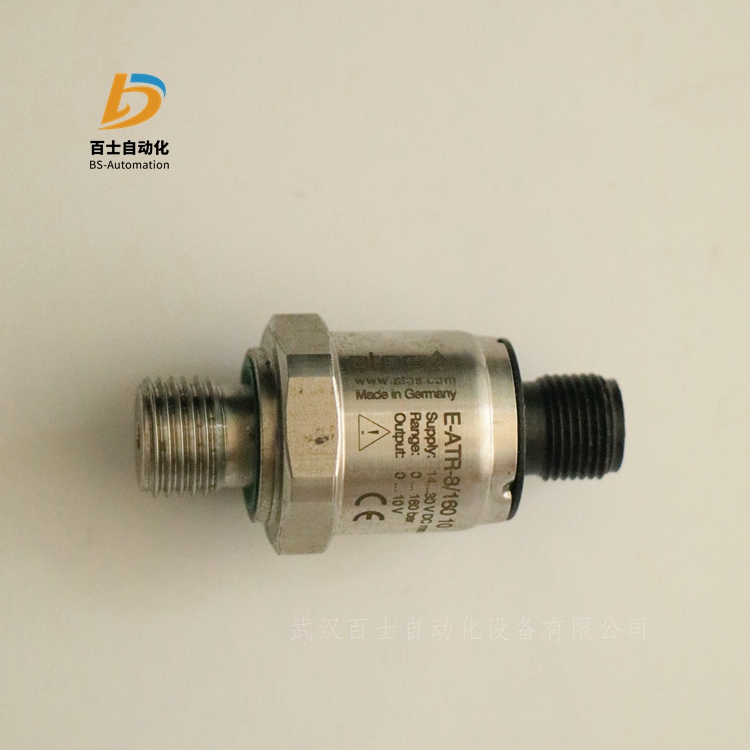

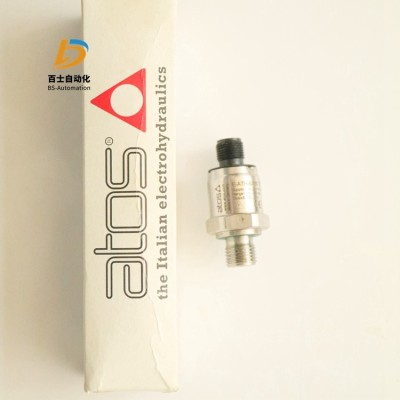

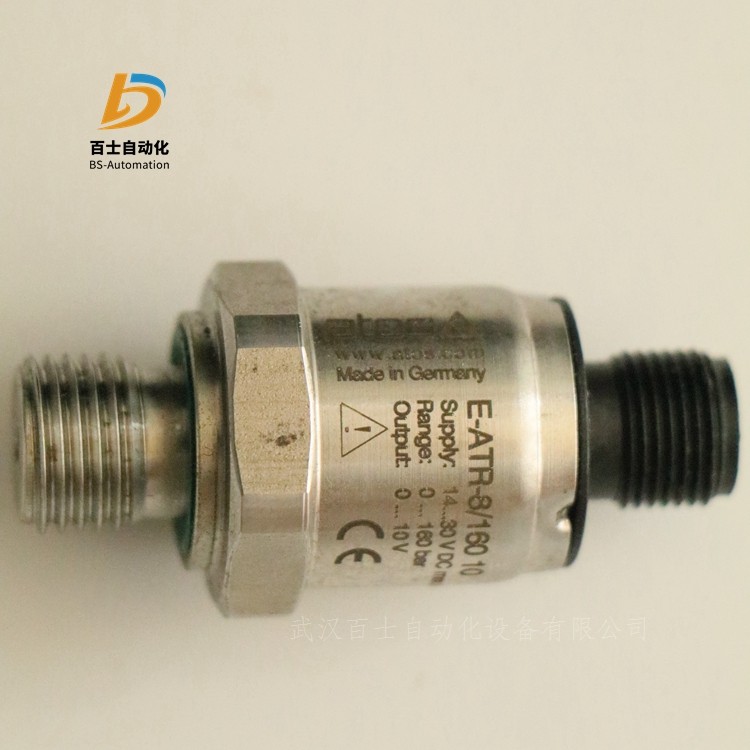

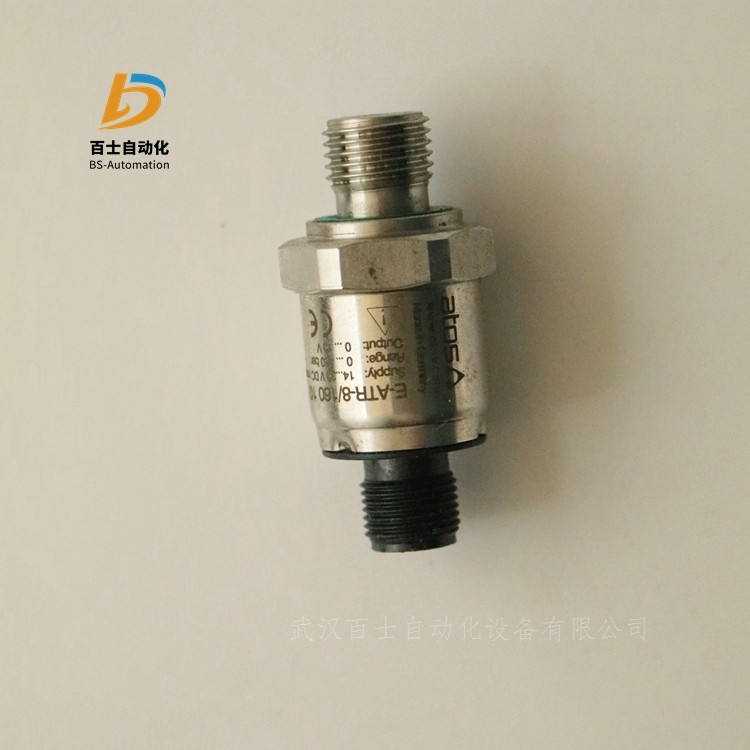

意大利ATOS阿托斯傳感器E-ATR-8/160 10 武漢百士現貨供應

意大利ATOS阿托斯傳感器E-ATR-8/160 10   武漢百士現貨供應

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

接近傳感器是一種具有感知物體接近能力的器件，它利用位移傳感器對接近的物體具有敏感特性來識別物體

的接近，并輸出相應開關信號，因此，通常又把接近傳感器稱為接近開關。它是代替開關等接觸式檢測式檢

測方式，以無需接觸被檢測對象為目的的傳感器的總稱，它能檢測對象的移動和存在信息并轉化成電信號。

感應型接近傳感器的檢測原理

通過外部磁場影響，檢測在導體表面產生的渦電流引起的磁性損耗。在檢測線圈內使其產生交流磁場，并檢

測體的金屬體產生的渦電流引起的阻抗變化進行檢測的方式。

此外，作為另外一種方式，還包括檢測頻率相位成分的鋁檢測傳感器，和通過工作線圈僅檢測阻抗變化成分

的全金屬傳感器。

在檢測體一側和傳感器一側的表面上，發生變壓器的狀態。

電容式接近傳感器

電容式接近傳感器是一個以電極為檢測端的經電電容接近開關，它由高頻振蕩電路、檢波電路、放大電路、

整形電路及輸出電路組成。

平時檢測電極與大地之間存在一定的電容量，它成為振蕩電路的一個組成部分。當被檢測物體接近檢測電極

時，由于檢測電極加有電壓，檢測電極就會受到靜電感應而產生極化現象，被測物體越靠近檢測電極，檢測

電極上的感應電荷就越多。由于檢測電極上的靜電電容為C，所以隨著電荷量的增多，使檢測電極電容C隨之

增大。由于振蕩電路的振蕩頻率f與電容成反比，所以當電容C增大時振蕩電路的振蕩減弱，甚至停止振蕩。

振蕩電路的振蕩與停振這兩種狀態被檢測電路轉換為開關信號后向外輸出。需要注意的是：電容式接近傳感

器檢測的被測物體是金屬導體，非金屬導體不能用該方法測量。

電感式接近傳感器

電感式接近傳感器由高頻振蕩電路、檢波電路、放大電路、整形電路及輸出電路組成。檢測用敏感元件為檢

測線圈，它是振蕩電路的一個組成部分，振蕩電路的振蕩頻率為f。當檢測線圈通以交流電時，在檢測線圈的

周圍就產生一個交變的磁場，當金屬物體接近檢測線圈時，金屬物體就會產生電渦流而吸收磁場能量，使檢

測線圈的電感L發生變化，從而使振蕩電路的振蕩頻率減小，以至停振。振蕩與停振這兩種狀態經監測電路轉換

為開關信號輸出。

需要注意的是：與電容式接近傳感器相同，電感式接近傳感器檢測的被測物體也是金屬導體，非金屬導體不能

用該方法測量。振幅變化隨目標物金屬種類而不同，因此檢測距離也隨目標物金屬的種類而不同。

光電式接近傳感器

光電式接近傳感器中，發光二極管（或半導體激光管）的光束軸線和光電三極管的軸線在一個平面上，并成一

定的夾角，兩軸線在傳感器前方交于一點。當被檢測物體表面接近交點時，發光二極管的反射光被光電三極管

接收，產生電信號。當物體遠離交點時，反射區不在光電三極管的視角內，檢測電路沒有輸出。一般情況下，

送給發光二極管的驅動電流并不是直流電流，而是一定頻率的交變電流，這樣，接收電路得到的也是同頻率的

交變信號。如果對接收來的信號進行濾波，只允許同頻率的信號通過，可以有效地防止其他雜光的干擾，并可

以提高發光二極管的發光強度。

接近傳感器主要用于檢測物體的位移，在航空、航天技術以及工業生產中都有廣泛的應用。在日常生活中，如

賓館、飯店、車庫的自動門、自動熱風機上都有應用。在安全防盜方面，如資料檔案、財會、金融、博物館、

金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，長度、位置的測量；在控制技術中，

如位移、速度、加速度的測量和控制，也都使用者大量的接近開關。

     位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換

為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。按被測變量變換的形式不同，

位移傳感器可分為模擬式和數字式兩種。模擬式又可分為物性型和結構型兩種。常用位移傳感器以模擬式結構

型居多，包括電位器式位移傳感器、電感式位移傳感器、自整角機、電容式位移傳感器、電渦流式位移傳感器

、霍爾式位移傳感器等。數字式位移傳感器的一個重要優點是便于將信號直接送入計算機系統。這種傳感器發

展迅速，應用日益廣泛

磁簧傳感器是一種使用磁鐵或電磁鐵產生磁場，打開或關閉傳感器內的磁簧開關。這種看似簡單的裝置可以可

靠地控制各種工業和商業產品中的電路。

磁簧開關是一對電觸點，當它們接觸時形成閉合電路，分開時形成開路。磁簧開關構成了磁簧傳感器的基礎。

磁簧傳感器有一個開關和一個磁鐵，為觸點的打開和關閉提供動力。這個系統包含在一個密封的容器內。

磁簧傳感器有三種類型：常開型磁簧傳感器、常閉型磁簧傳感器和閉鎖型磁簧傳感器。這三種類型都可以使用

傳統的磁鐵或電磁鐵，而且每種類型的磁鐵的驅動方法略有不同。

常開磁簧傳感器

顧名思義，這些磁簧傳感器默認處于打開（斷開）位置。當傳感器中的磁鐵到達磁簧開關時，它會將每個連接

變成對立的電荷極。這兩個連接之間的新吸引力迫使它們一起關閉電路。帶有常開磁簧傳感器的設備大部分時

間都處于斷電狀態，除非磁鐵有意活動。

常閉磁簧傳感器

相反，常閉簧片傳感器作為其默認位置創建閉合電路。直到磁鐵觸發特定的吸引力，磁簧開關才會斷開并打破

電路連接。電流流經常閉磁簧傳感器，直到磁鐵迫使兩個磁簧開關連接器共享相同的磁極，從而迫使兩個組件

分開。

閉鎖型磁簧傳感器

這種磁簧傳感器類型包括常閉和常開磁簧傳感器的功能。閉鎖型磁簧傳感器不是默認為通電或不通電狀態，而

是保持在一個位置，直到強迫其發生變化。如果電磁鐵迫使開關進入開路狀態，開關將保持開路狀態，直

到電磁鐵通電并使電路閉合，反之亦然。開關的操作點和釋放點會產生自然磁滯，從而將磁簧鎖定在原位。

磁簧傳感器與霍爾效應傳感器

霍爾效應傳感器也是利用磁力的存在來驅動開關的打開和關閉，但它們的相似之處也就到此為止了。這些傳

感器是半導體傳感器，產生電壓來激活固態開關，而不是帶有運動部件的開關。這兩種開關類型之間的其他

一些關鍵差異包括：

耐用性：霍爾效應傳感器可能需要額外的包裝來保護它們免受環境影響，而簧片傳感器則被保護在密封的容

器內。然而，由于磁簧傳感器使用機械運動，它們更容易受到磨損。

電力需求：霍爾效應開關需要持續的電流。而磁簧傳感器則只需要電源來間歇性地產生磁場。

易受干擾：簧片開關在某些環境下容易受到機械沖擊，而霍爾效應開關則不會。另一方面，霍爾效應開關更

容易受到電磁干擾（EMI）的影響。

頻率范圍：霍爾效應傳感器可在較寬的頻率范圍內使用，而磁簧傳感器通常僅限于頻率低于10 kHz的應用。

成本：兩種類型的傳感器都具有相當高的成本效益，但總體而言，磁簧傳感器的生產成本更低，這使得霍爾

效應傳感器的成本更高一些。

熱條件：磁簧傳感器在極端的高溫或低溫條件下表現更好，而霍爾效應傳感器在極端溫度下往往會出現性能

問題。

性能參數：

傳感器量程的計算公式是在充分考慮到影響秤體的各個因素后，經過大量的實驗而確定的。

公式如下：

C=K-0K-1K-2K-3（Wmax+W）/N

C—單個傳感器的額定量程

W—秤體自重

Wmax—被稱物體凈重的大值

N—秤體所采用支撐點的數量

K-0—保險系數，一般取值在1.2～1.3之間

K-1—沖擊系數

K-2—秤體的重心偏移系數

K-3—風壓系數

根據經驗，一般應使傳感器工作在其30%～70%量程內，但對于一些在使用過程中存在較大沖擊力的衡器

，如動態軌道衡、動態汽車衡、鋼材秤等，在選用傳感器時，一般要擴大其量程，使傳感器工作在其量程

的20%～30%之內，使傳感器的稱量儲備量增大，以保證傳感器的使用安全和壽命。

要考慮各種類型傳感器的適用范圍：

傳感器的準確度等級包括傳感器的非線形、蠕變、蠕變恢復、滯后、重復性、靈敏度等技術指標。在選用

傳感器的時候，不要單純追求高等級的傳感器，而既要考慮滿足電子秤的準確度要求，又要考慮其成本。

對傳感器等級的選擇必須滿足下列兩個條件：

1、滿足儀表輸入的要求。稱重顯示儀表是對傳感器的輸出信號經過放大、A/D轉換等處理之后顯示稱量

結果的。因此，傳感器的輸出信號必須大于或等于儀表要求的輸入信號大小，即將傳感器的輸出靈敏度代

人傳感器和儀表的匹配公式，計算結果須大于或等于儀表要求的輸入靈敏度。

2、滿足整臺電子秤準確度的要求。一臺電子秤主要是由秤體、傳感器、儀表三部分組成，在對傳感器準

確度選擇的時候，應使傳感器的準確度略高于理論計算值，因?yàn)槔碚撏艿娇陀^條件的限制，如秤體的

強度差一點，儀表的性能不是很好、秤的工作環境比較惡劣等因素都直接影響到秤的準確度要求，因此要

從各方面提高要求，又要考慮經濟效益，確保達到目的。

12標準

與傳感器相關的現行標準

GB/T 14479-1993 傳感器圖用圖形符號

GB/T 15478-1995 壓力傳感器性能試驗方法

GB/T 15768-1995 電容式濕敏元件與濕度傳感器總規范

GB/T 15865-1995 攝像機(PAL/SECAM/NTSC)測量方法第1部分:非廣播單傳感器攝像機

GB/T 13823.17-1996 振動與沖擊傳感器的校準方法聲靈敏度測試

GB/T 18459-2001 傳感器主要靜態性能指標計算方法

GB/T 18806-2002 電阻應變式壓力傳感器總規范

GB/T 18858.2-2002 低壓開關設備和控制設備控制器-設備接口(CDI) 第2部分:執行器傳感器接口(AS-i)

GB/T 18901.1-2002 光纖傳感器第1部分:總規范

GB/T 19801-2005 無損檢測聲發射檢測聲發射傳感器的二級校準

GB/T 7665-2005 傳感器通用術語

GB/T 7666-2005 傳感器命名法及代號

GB/T 11349.1-2006 振動與沖擊機械導納的試驗確定第1部分：基本定義與傳感器

GB/T 20521-2006 半導體器件第14-1部分: 半導體傳感器-總則和分類

GB/T 14048.15-2006 低壓開關設備和控制設備第5-6部分：控制電路電器和開關元件-接近傳感器和

開關放大器的DC接口（NAMUR）

GB/T 20522-2006 半導體器件第14-3部分: 半導體傳感器-壓力傳感器

GB/T 20485.11-2006 振動與沖擊傳感器校準方法第11部分：激光干涉法振動校準

GB/T 20339-2006 農業拖拉機和機械固定在拖拉機上的傳感器聯接裝置技術規范

GB/T 20485.21-2007 振動與沖擊傳感器校準方法第21部分：振動比較法校準

GB/T 20485.13-2007 振動與沖擊傳感器校準方法第13部分: 激光干涉法沖擊校準

GB/T 13606-2007 土工試驗儀器巖土工程儀器振弦式傳感器通用技術條件

GB/T 21529-2008 塑料薄膜和薄片水蒸氣透過率的測定電解傳感器法

GB/T 20485.1-2008 振動與沖擊傳感器校準方法第1部分: 基本概念

GB/T 20485.12-2008 振動與沖擊傳感器校準方法第12部分：互易法振動校準

GB/T 20485.22-2008 振動與沖擊傳感器校準方法第22部分：沖擊比較法校準

GB/T 7551-2008 稱重傳感器

GB 4793.2-2008 測量、控制和實驗室用電氣設備的安全要求第2部分：電工測量和試驗用手持和手

操電流傳感器的特殊要求

GB/T 13823.20-2008 振動與沖擊傳感器校準方法加速度計諧振測試通用方法

GB/T 13823.19-2008 振動與沖擊傳感器的校準方法地球重力法校準

GB/T 25110.1-2010 工業自動化系統與集成工業應用中的分布式安裝第1部分：傳感器和執行器

GB/T 20485.15-2010 振動與沖擊傳感器校準方法第15部分：激光干涉法角振動校準

GB/T 26807-2011 硅壓阻式動態壓力傳感器

GB/T 20485.31-2011 振動與沖擊傳感器的校準方法第31部分：橫向振動靈敏度測試

GB/T 13823.4-1992 振動與沖擊傳感器的校準方法磁靈敏度測試

GB/T 13823.5-1992 振動與沖擊傳感器的校準方法安裝力矩靈敏度測試

GB/T 13823.6-1992 振動與沖擊傳感器的校準方法基座應變靈敏度測試

GB/T 13823.8-1994 振動與沖擊傳感器的校準方法橫向振動靈敏度測試

GB/T 13823.9-1994 振動與沖擊傳感器的校準方法橫向沖擊靈敏度測試

GB/T 13823.12-1995 振動與沖擊傳感器的校準方法安裝在鋼塊上的無阻尼加速度計共振頻率測試

GB/T 13823.14-1995 振動與沖擊傳感器的校準方法離心機法一次校準

GB/T 13823.15-1995 振動與沖擊傳感器的校準方法瞬變溫度靈敏度測試法

GB/T 13823.16-1995 振動與沖擊傳感器的校準方法溫度響應比較測試法

GB/T 13866-1992 振動與沖擊測量描述慣性式傳感器特性的規定

產品型號：

壓力傳感器

E-ATR-5/100

E-ATR-5/100/I 10

E-ATR-5/160

E-ATR-5/160/I 10

E-ATR-5/250

E-ATR-5/250/I

E-ATR-5/400 10

E-ATR-5/400/I 10

E-ATR-6/100 10

E-ATR-6/100/I 10

E-ATR-6/160 10

E-ATR-6/160/I 10

E-ATR-6/250/I 10

E-ATR-6/400/I 10

E-ATR-8/160 10

E-ATR-8/250 10

E-ATR-8/100 10

E-ATR-8/400 10

E-ATR-8/400/I 10
