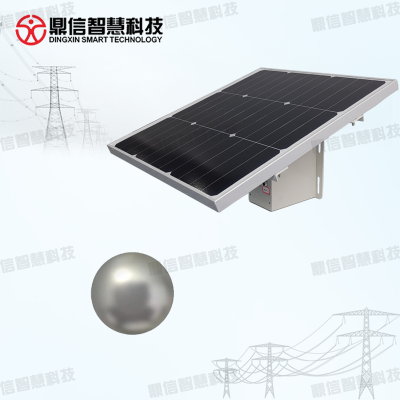

輸電線路導線弧垂在線監測裝置

DX-WPS100-HC

簡介

隨著電力行業的快速發展，電力設備的快速普及，電力的穩定運行和安全問題就顯得十分重要了。架空輸電線路跨越極大，長長的導線連接在兩高壓線，由于導線自重，使導線呈懸鏈線的形狀，形成輕微的弧垂。弧垂是指相鄰兩基電桿上導線懸掛高度相同時，導線低點與兩懸掛點間連線的垂直距離。當弧垂過小時，會導致導線水平應力增大，耐張塔水平受力不平衡，當弧垂過大時，導線的低點對地距離就會縮小，縮減導線安全距離，影響下方人員活動的安全。所以需要對導線弧垂進行監測，維持弧垂在一個適合的范圍內。對與導線弧垂監測問題，鼎信智慧科技推出輸電線路導線弧垂在線監測裝置，能夠實時監測輸電線路導線弧垂大小，及時預警信息，保障輸電安全。

功能

輸電線路導線弧垂在線監測裝置主要針對輸電線路導線弧垂角、偏斜角度以及導線對地安全距離進行測量。其中弧垂傳感器通過安裝在輸電線路的不同位置來對導線的不同參數進行測量，內置遠程通信技術可實時遠程上傳相關參數，裝置采用太陽能加蓄電池技術持續供電，24h進行安全監測。

特點

裝置具備自動采集功能，每隔一段時間便會采集導線參數并上傳，能夠通過后臺控制實時采集導線參數；自動接受主機對時命令，每日對時，測量時間誤差不超過1s；能夠對原始采集數據量的一次性計算功能，得出直觀的導線弧垂和對地距離狀態量數據 。
