西安耐磨陶瓷涂料廠家 骨架網(wǎng)澆注料廠家

西安耐磨陶瓷涂料廠家 骨架網(wǎng)澆注料廠家，耐磨陶瓷涂料屬于功能涂料領(lǐng)域，是一種新型的水性無機(jī)涂料，它是以納米無機(jī)化合物為主要成分，并且以水為分散質(zhì)，涂裝后通常經(jīng)過低溫加熱方式固化，形成性能和陶瓷相似的絕緣涂膜。現(xiàn)今國內(nèi)的陶瓷絕緣涂料，主要功能絕緣、耐溫，機(jī)械性能好等特點(diǎn)，通常使用不同的制備方法、一些具有性質(zhì)的填料以及添加劑等來相應(yīng)制備出具備相應(yīng)功能的陶瓷涂料，并予以加強(qiáng)其自身的性能。而由于現(xiàn)在、低碳、價(jià)格低廉、制備工藝簡(jiǎn)單等理念已廣泛地普及，所以一些具備有這些性質(zhì)的陶瓷涂料會(huì)在將來得以進(jìn)一步的提升和研發(fā)。

耐磨陶瓷涂料具有密度大，強(qiáng)度高，抗折和抗壓性能等顯著特點(diǎn)，但是在其操作方面要求嚴(yán)格，如果安裝耐磨陶瓷涂料操作不當(dāng)就會(huì)出現(xiàn)諸多問題，具體由以下問題分析講解：

1.龜甲網(wǎng)焊接沒有按照要求焊接；龜甲網(wǎng)的作用旨在使已涂抹上的耐磨涂料不致脫落，并且能把耐磨陶瓷涂料和鋼板緊密結(jié)合在一起，即施工中如果沒有按照嚴(yán)格要求焊接點(diǎn)焊接龜甲網(wǎng)，這樣會(huì)出現(xiàn)漏焊或者焊點(diǎn)間距過大等問題，從而出現(xiàn)由于震動(dòng)或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動(dòng)甚至脫落。

2.涂料攪拌調(diào)配；先由于耐磨陶瓷涂料需按量按比例調(diào)配，定量的陶瓷涂料搭配定量固化劑，并且需充分?jǐn)嚢杈鶆颍缯{(diào)配材料過多或攪拌時(shí)間過短，使材料的粘性沒有充分發(fā)揮出來，簡(jiǎn)單地說也就是材料沒有得到充分的攪拌，耐磨陶瓷涂料是由二十多種骨料和耐酸堿結(jié)合劑加工而成，所以攪拌材料是很關(guān)鍵的步驟，反之則會(huì)影響材料性能，導(dǎo)致施工完畢的耐磨陶瓷涂料會(huì)在短時(shí)間內(nèi)出現(xiàn)嚴(yán)重磨損的情況。

3.施工涂抹；施工期間，施工地點(diǎn)的氣溫須控制在5~40℃之間，如氣溫過低時(shí)，耐磨陶瓷涂料和研制膠水就不能很好的得到結(jié)合再加上運(yùn)轉(zhuǎn)過程中由于氣溫過低，會(huì)進(jìn)一步導(dǎo)致材料的性能不能充分得到發(fā)揮。

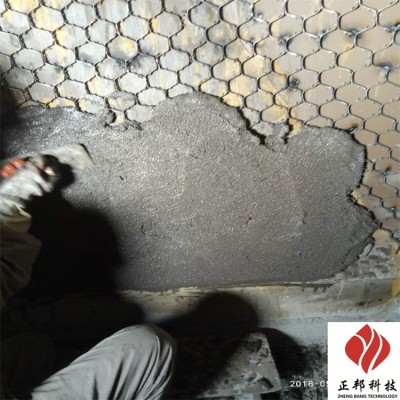

4.涂抹要求；涂抹過程中需一次成型，不能分層涂抹。如果分層涂抹就會(huì)出現(xiàn)干裂和兩次涂抹相互不粘合的現(xiàn)象，所以分層涂抹也是導(dǎo)致耐磨陶瓷涂料出現(xiàn)起層或短時(shí)間就出現(xiàn)磨損的重要原因。

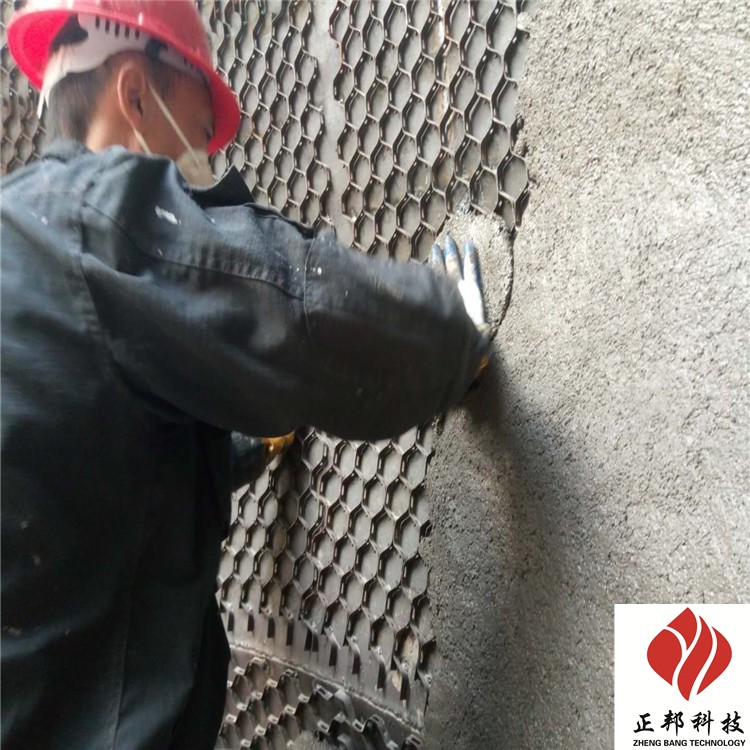

5．檢查施工；涂抹過程中保證陶瓷涂料緊密的與龜甲網(wǎng)及鋼板結(jié)合在一起，檢查是否出現(xiàn)空洞或壓不實(shí)的現(xiàn)象，如果在施工期間出現(xiàn)空洞氣袋或壓不實(shí)就很大范圍內(nèi)影響產(chǎn)品使用壽命。

6．保養(yǎng)；耐磨陶瓷涂料養(yǎng)護(hù)期為夏季一般為48小時(shí)，冬季一般為72小時(shí)左右，切不可因施工完畢后達(dá)不到耐磨陶瓷涂料保養(yǎng)時(shí)間而匆忙開機(jī)，這樣會(huì)導(dǎo)致耐磨陶瓷涂料在沒有達(dá)到理想強(qiáng)度而性能急速下降甚至脫落等問題。

理化指標(biāo)：

檢測(cè)項(xiàng)目 檢測(cè)數(shù)據(jù) 檢測(cè)項(xiàng)目 檢測(cè)數(shù)據(jù)

體積密度（g/cm3） 2.65 導(dǎo)熱系數(shù)（W/m.K） 1.5

耐壓強(qiáng)度（110℃ⅹ24h） 161 耐壓強(qiáng)度（850℃ⅹ3h） 135

抗折強(qiáng)度（110℃ⅹ24h） 17.8 抗折強(qiáng)度（850℃ⅹ3h） 16

耐磨性（g/cm2） 1.1 使用溫度（℃） ≤1000
