長沙管道防磨膠泥使用方法 龜甲網(wǎng)澆注料廠家

長沙管道防磨膠泥使用方法 龜甲網(wǎng)澆注料廠家

長沙管道防磨膠泥使用方法 龜甲網(wǎng)澆注料廠家，防磨膠泥是一種耐溫、耐磨的無機涂層，即在一般的金屬或非金屬材料的表面涂上一層防磨料就能達到提高原本材料的使用性能。讓原本性能一般的材料得到大幅度的改變，所以防磨料受歡迎，它應(yīng)用于石油工業(yè)、冶金、航空航天等工業(yè)鄰域。同時這種材料還能節(jié)省能源，因為它可以提高材料的使用壽命，大概能提高一到兩倍的樣子，讓同樣的材料能用更久，減少材料的損耗和浪費。

防磨膠泥是一種膠凝型高科技產(chǎn)品，其主要骨料為金剛石，結(jié)合劑為防腐蝕原料，通過一系列的攪拌反應(yīng)而形成一種膠泥狀物體，涂抹在易磨損的設(shè)備或金屬表面，能對容易磨損的部位形成一個很好的保護層，大大降低了因為磨損而出現(xiàn)停機檢修的幾率，可以說是各大工況行業(yè)易磨損設(shè)備的保護神，防磨膠泥對于水泥廠、火電廠、礦山、冶煉廠等大型工礦企業(yè)都有著突出的貢獻。

防磨膠泥特點：

1、無環(huán)境污染 ，防磨膠泥為無機非金屬材料，主要成份為硅酸鹽，和地球巖石圈成份相近，不會造成土質(zhì)惡化和重金屬離子污染，不會影響生態(tài)環(huán)境；

2、環(huán)境相容性好，由于采用了耐酸和耐堿的人工合成原料，不會和礦渣發(fā)生反應(yīng)，同時由于這種材料多為合成原料，晶體發(fā)育好，結(jié)構(gòu)完整，環(huán)境溫度不會對它造成大的影響，屬環(huán)境惰性材料，因而對環(huán)境敏感性差；

3、 整體性好 由于防磨膠泥采取了雙重補強措施，有的甚至采取了多種補強措施，很好地改變了材料性能；

4、具有優(yōu)良的韌性和抗震性 ，由于防磨膠泥采用無定向剛纖維和定向網(wǎng)狀增強措施，通過耦合進一步改變韌性，所以斷裂韌性強，可很好防止沖擊力造成的破損和剝落；

5、具有高的機械強度和剛度 防磨膠泥主要由耐磨骨料和結(jié)合系統(tǒng)組成，密度非常大，無大的宏觀缺陷，強度可達130Mpa，是一般混凝土和耐火澆注料無法企及的。

防磨膠泥施工步驟及注意事項：

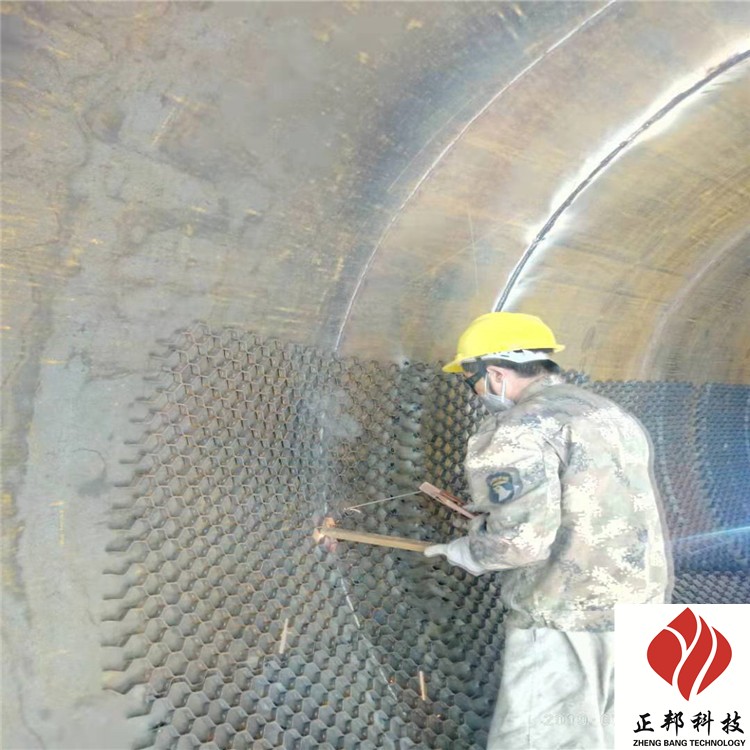

1. 焊接；施工中先就是要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴格要求焊接點橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會出現(xiàn)由于震動或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動或者脫落。

2. 檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點間距過大等不合格問題，如有問題需及時加固，以保證基礎(chǔ)骨架的牢固性。

3. 準備攪拌；開始攪拌防磨膠泥，一次不能往攪拌機倒入太多的防磨膠泥，每次倒入四袋（100公斤）即可，倒入太多會導(dǎo)致材料攪拌不均勻從而影響材料性能。

4. 開始攪拌；使防磨膠泥與膠水充分攪拌均勻，攪拌時間為10-15分鐘為宜，直至防磨膠泥與膠水形成一個濕球狀并且黏度很大，才能從攪拌機放出來開始使用。

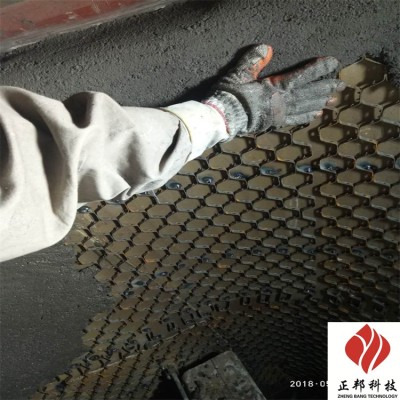

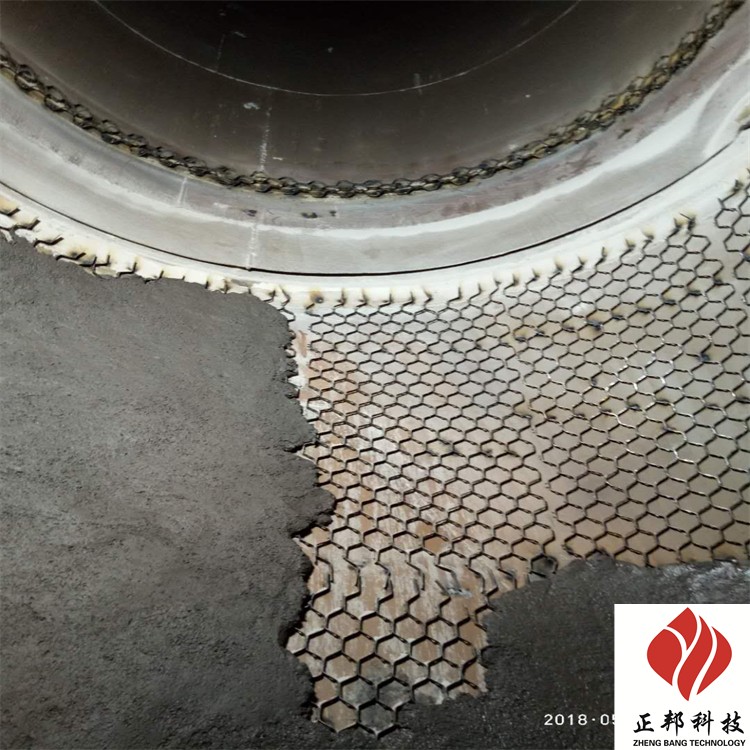

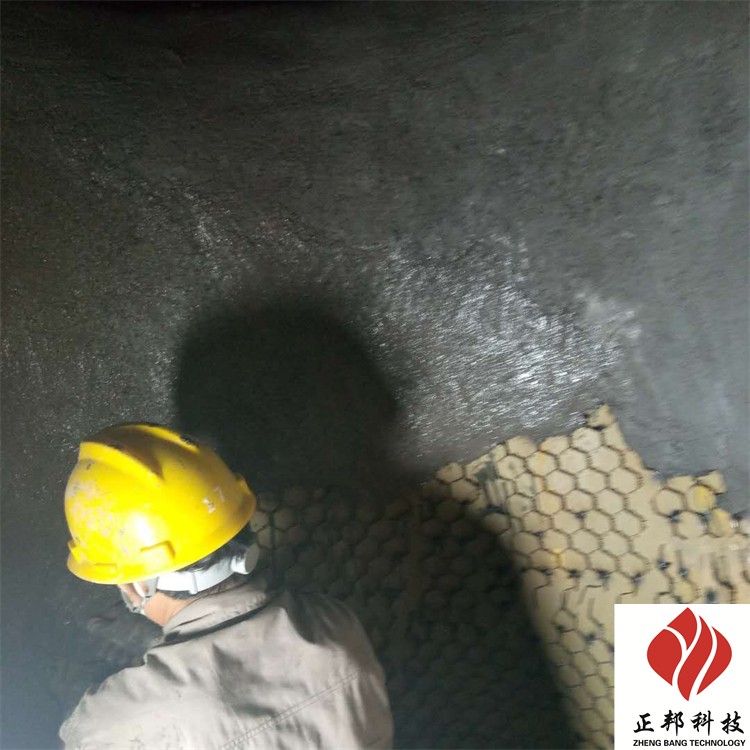

5. 涂抹；操作人員需配備勞保手套及口罩眼鏡帽子等防護用品，如果在高空作業(yè)需要佩戴合格的措施，從桶內(nèi)取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實的現(xiàn)象，以保證防磨膠泥緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

6. 檢查；涂抹好的防磨膠泥不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時去掉然后重新涂抹，直到防磨膠泥與鋼板緊密結(jié)合在一起方可使用。

7. 保養(yǎng)；防磨膠泥需過了保養(yǎng)期達到強度后才能正常使用，夏季一般為48小時，冬季一般為72小時。

鄭州正邦耐磨材料有限公司是生產(chǎn)銷售防磨膠泥、防磨料、陶瓷片、陶瓷片粘貼膠、防腐蝕耐磨涂層的廠家，擁有完整、科學(xué)的質(zhì)量管理體系。鄭州正邦耐磨材料有限公司的誠信、實力和產(chǎn)品質(zhì)量獲得業(yè)界的認可。歡迎各界朋友蒞臨參觀、指導(dǎo)和業(yè)務(wù)洽談。
