鄭州碳化硅陶瓷耐磨料廠家 龜甲網(wǎng)膠泥

鄭州碳化硅陶瓷耐磨料廠家 龜甲網(wǎng)膠泥，陶瓷耐磨料具有優(yōu)越的抗震性，其底部錨固焊接網(wǎng)狀龜甲網(wǎng)增加牢固措施，能更加的使陶瓷耐磨料和鋼板緊密結(jié)合在一起，從而形成一種堅(jiān)硬的保護(hù)層，能很好的保護(hù)鋼板和設(shè)備不受磨損，在很大程度上提高了設(shè)備的工作效率和生產(chǎn)效率。

 一、陶瓷耐磨料根據(jù)磨損介質(zhì)和沖刷速度的不同，一般在風(fēng)管、彎頭和旋風(fēng)分離器處的施工厚度為20mm，局部磨損嚴(yán)重的部位，如選粉機(jī)下料錐斗、下料溜槽等處，可以增加施工厚度至30mm或40mm。

 二、在施工厚度很過20mm的情況下，則需要先在設(shè)備母板上焊接隔離鋼筋。施工厚度為30mm時(shí)，采用6mm的鋼筋；施工厚度為40mm時(shí)，采用8mm-10mm的鋼筋；然后再在鋼筋上焊接鋼網(wǎng)，攪拌、涂抹程序與施工厚度20mm時(shí)一樣。

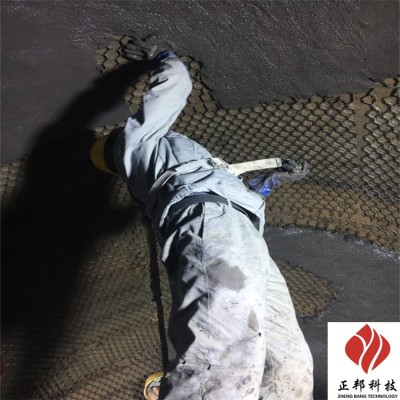

 三、在施工厚度為20mm的情況下，經(jīng)過除油脂、除漆等底層后，直接在設(shè)備母板上焊接鋼網(wǎng)，通常采用花網(wǎng)式焊接，焊點(diǎn)之間的間距為200mm-300mm.然后將現(xiàn)場(chǎng)攪拌均勻的耐磨陶瓷干粉、水、鋼纖維的混合物涂抹上即可。

 四、由于陶瓷涂料的常溫固化速度非常快，因此，每次攪拌好后應(yīng)盡快完成施工，這個(gè)施工時(shí)間期限根據(jù)現(xiàn)場(chǎng)溫度的不同，一般為30min-60min.殘留的混合物在開始凝固后就不能繼續(xù)使用了。

 五、如果是情況下的應(yīng)用，例如三次風(fēng)閥門，則先在閥體上安裝耐火澆注料，其厚度根據(jù)母板使用的材質(zhì)和許可的熱耗來確定。然后再在耐火澆注料表面焊接鋼網(wǎng)，涂抹耐磨陶瓷涂料。

 六、定向纖維的使用增強(qiáng)了耐磨陶瓷涂層的韌性，使其具有的抗形變能力，因此無論是在現(xiàn)場(chǎng)安裝好的設(shè)備上施工，還是在車間里施工完畢后再吊裝，都不會(huì)影響它的強(qiáng)度和使用壽命。耐磨陶瓷涂料常溫下(20℃)養(yǎng)護(hù)3天就可以達(dá)到所需要的強(qiáng)度和硬度，就可投入使用。

 七、涂料作為裝飾保護(hù)材料的使用，它屬于高聚物材料，但涂料本身是半成品，所形成的涂料才是高聚物材料。涂料與塑料、橡膠、纖維等高聚物材料不同，不能獨(dú)立存在，粘附在其他被涂物件上才能成為材料，所以涂料和涂膜既具有一般材料的通性，又有與一般聚合物材料不同的特性，主要的是涂料適應(yīng)被涂物件材質(zhì)性能的要求，與底材結(jié)合一體。涂料是為被涂物件服務(wù)的材料，應(yīng)用于被涂物件表面。
