負壓滅菌裝置 負壓殺毒過濾器

4國產品牌濾芯均為我司生產的替代原廠品牌濾芯，其過濾濾材采用德國原裝進口HV公司產品，注冊商標為“佳潔”牌。本公司涉及的其它品牌均無品牌意義，只是作為產品型號參照和客戶選型對照使用。進口濾芯和過濾器為原裝進口，有防偽標志。我司長期為國內各大企業貼牌生產各種款式的壓縮空氣精密過濾器濾芯。歡迎來電咨詢！

一、產品介紹

   負壓除菌過濾器主要是采用超大面積的除菌濾芯，快裝式結構，過濾精度為0.22μ0.01μ，使用121℃潔凈蒸汽定期滅菌，能99.995%除去細菌及各種噬菌體。是yi用中心吸引系統行業里必須的環節，除菌過濾器是負壓空氣除菌的好選擇。除菌過濾器采用304或316L不銹鋼材質制造殼體，并配合鏡面拋光，達到無寄生細菌死角。除菌過濾器的濾芯采用蒸汽滅菌的PTFE折疊濾芯。濾芯具有抗高壓、高溫、疏水、高密度特性。

二、安裝與配置

    1.安裝時，必須按照過濾器上的空氣進出口標簽連接好管道。否則將進出口反裝會嚴重影響過濾效果。為了便于使用和更換維修,過濾器應按下圖所示的標準管線進行安裝。

    2.yi用除菌過濾器安裝示意圖 （多臺真空泵）

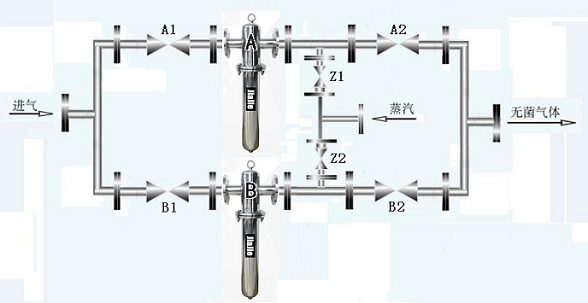

  3.yi用除菌過濾器一備一用安裝示意圖（單臺真空泵）

一備一用使用方法A過濾器使用①.打開A1 A2閥門，②.關閉B1 B2 Z1 Z2閥門，使用3天后A過濾器需要蒸汽滅菌時切換至B過濾器使用①.打開B1 B2，②.關閉A1 A2，③.打開Z1（蒸汽閥門） ④20-30分鐘后關閉Z1，同樣方式切換AB過濾器 交替使用，如有特大疫情真空泵超負荷運行可以同時使用A B二臺過濾器①.打開A1 A2 B1 B2閥門，②.關閉Z1 Z2閥門。

負壓除菌系統安裝順序：進氣管路---集污罐—真空罐—3.不銹鋼負壓除菌過濾器（好每臺真空泵前加一臺，方便更換濾芯等維護保養，如果只在總管上加一臺，請一定要加裝旁路，在出氣口預留蒸汽或消毒液接入口）—4.真空泵--（水環式加氣水分離器）5.不銹鋼排氣口除菌過濾器---室外樓頂排放（遠離其它吸氣設備，便于廢氣擴散。外殼必須用304不銹鋼材質內無滋生細菌的衛生死角，切不可用鋁合金或碳鋼替代；整個過濾器要可以承受高溫蒸汽殺菌。（鋁合金和碳鋼會氧化腐蝕，濾芯必須要用疏水型聚四氟（PTFE濾膜）除菌濾材（0.01微米），并且通過完整性檢測才能有效截留細菌和病毒，而不能采用硼硅酸纖維等（為普通工業凝聚油水用。

三、除菌過濾器的特點

　　（1）除菌過濾器一般采用十字懸掛式，水平進出。多芯過濾器可設計成落地式。

　?。?/span>2）有些使用場合根據實際需要分成預過濾器、精過濾器兩種。

　　（3）空氣流向：從外向內穿過濾芯，請根據殼體標簽上箭頭方向安裝。

　?。?/span>4）進入除菌過濾器的空氣必須先經過儲氣罐穩壓預過濾器，否則將影響除菌濾芯的壽命，達不到預期的除菌效果。

　　（5）定期殺菌，根據實際使用情況每周1~2次，每次30分鐘，采用經過潔凈飽和蒸汽殺菌。蒸汽溫度＜121℃，蒸汽壓力＜0.3MPa。閥門須緩慢開關。滅菌過程須專人看管。

　?。?/span>6）經過100次蒸汽殺菌后或濾芯壓差達到0.07-1.0MPa時，應更換新的除菌濾芯。

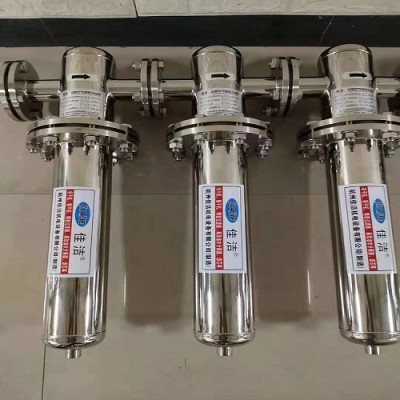

衛生級過濾器筒體全部采用you質304不銹鋼材料制造，每臺過濾器都是經過嚴格的選材及精心制造而成，無裂縫的流線型設計，具有良好的表面和大的耐腐蝕能力，以達到防止細菌污染的質量標準，嚴格滿足GMP標準要求。

四、濾芯的更換注意事項（舊濾芯是感染性廢物風險很高）

（1）濾芯是易耗品，為保證過濾效果，請每使用3-6個月更換一次。　

（2） 請按排專業的人員更換濾芯，并做好個人防護工作，穿戴好護目鏡，口罩和防護服等（參考GB11651《個體防護裝備選用規范》），建議更換前用對過濾器用蒸汽殺菌，無蒸汽條件可往過濾器內注入75%乙醇并保持半小時殺菌　。

（3） 更換時嚴禁無關人員進入現場，更換完成后，可能會有傳染源從管路跑出，需用紫外線等方法對泵房空間進行消毒殺菌，并且在一段時間內嚴禁人員入內。

（4）舊濾芯請按傳染性污染物的相關處置要求進行無害化處理，嚴禁隨意丟拋棄。

如有大真空泵超負荷運行可以同時使用AB二臺過濾器①.打開A1A2B1B2閥門，（1）除菌過濾器一般采用十字懸掛式，水平進出。多芯過濾器可設計成落地式。（2）有些使用場合根據實際需要分成預過濾器、精過濾器兩種。（3）空氣流向：從外向內穿過濾芯，請根據殼體標簽上箭頭方向安裝。（4）進入除菌過濾器的空氣必須先經過儲氣罐穩壓預過濾器，否則將影響除菌濾芯的壽命，達不到預期的除菌效果。（5）定期殺菌，根據實際使用情況每周1~2次。每次30分鐘，采用經過潔凈飽和蒸汽殺菌。蒸汽溫度＜121℃，蒸汽壓力＜0.3MPa。閥門須緩慢開關。滅菌過程須專人看管。（6）經過100次蒸汽殺菌后或濾芯壓差達到0.07-1.0MPa時。
