滌錦復(fù)合纖維溶脹劑 赫爾普生紡織助劑

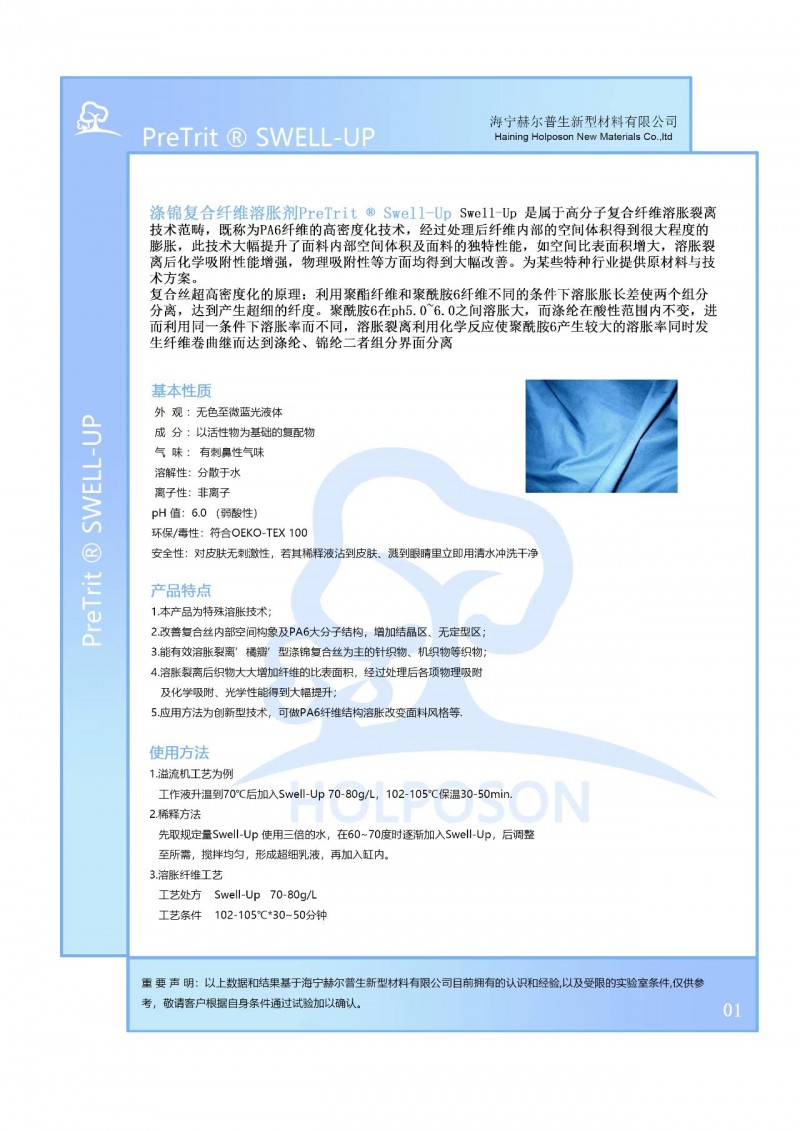

　　滌錦復(fù)合纖維溶脹劑

　　HOLPOSON?Swell-Up

　　Swell-Up是屬于高分子復(fù)合纖維溶脹裂離技術(shù)范疇，既稱為PA6纖維的高密度化技術(shù)，經(jīng)過(guò)處理后纖維內(nèi)部的空間體積得到很大程度的膨脹，此技術(shù)大幅提升了面料內(nèi)部空間體積及面料的獨(dú)特性能，如空間比表面積增大，溶脹裂離后化學(xué)吸附性能增強(qiáng)，物理吸附性等方面均得到大幅改善。為某些特種行業(yè)提供原材料與技術(shù)方案。

　　復(fù)合絲超高密度化的原理：利用聚酯纖維和聚酰胺6纖維不同的條件下溶脹脹長(zhǎng)差使兩個(gè)組分分離，達(dá)到產(chǎn)生超細(xì)的纖度。聚酰胺6在ph5.0~6.0之間溶脹大，而滌綸在酸性范圍內(nèi)不變，進(jìn)而利用同一條件下溶脹率而不同，溶脹裂離利用化學(xué)反應(yīng)使聚酰胺6產(chǎn)生較大的溶脹率同時(shí)發(fā)生纖維卷曲繼而達(dá)到滌綸、錦綸二者組分界面分離

　　一、物化性能

　　外 觀 ：無(wú)色至微藍(lán)光液體

　　成 分 ：以活性物為基礎(chǔ)的復(fù)配物

　　氣 味 ：有刺鼻性氣味

　　溶解性： 分散于水

　　離子性： 非離子

　　pH值： 6.0（弱酸性）

　　毒性：符合OEKO-TEX 100

　　安全性：對(duì)皮膚無(wú)刺激性，若其稀釋液沾到皮膚、濺到眼睛里立即用清水沖洗干凈

　　二、使用方法

　　1.溢流機(jī)工藝為例

　　工作液升溫到70℃后加入Swell-Up 70-80g/L，102-105℃保溫30-50min.

　　2.稀釋方法

　　先取規(guī)定量Swell-Up 使用三倍的水，在60~70度時(shí)逐漸加入Swell-Up，后調(diào)整至所需，攪拌均勻，形成超細(xì)乳液，再加入缸內(nèi)。

　　3.溶脹纖維工藝

　　工藝處方 Swell-Up 70-80g/L

　　工藝條件 102-105℃*30~50分鐘

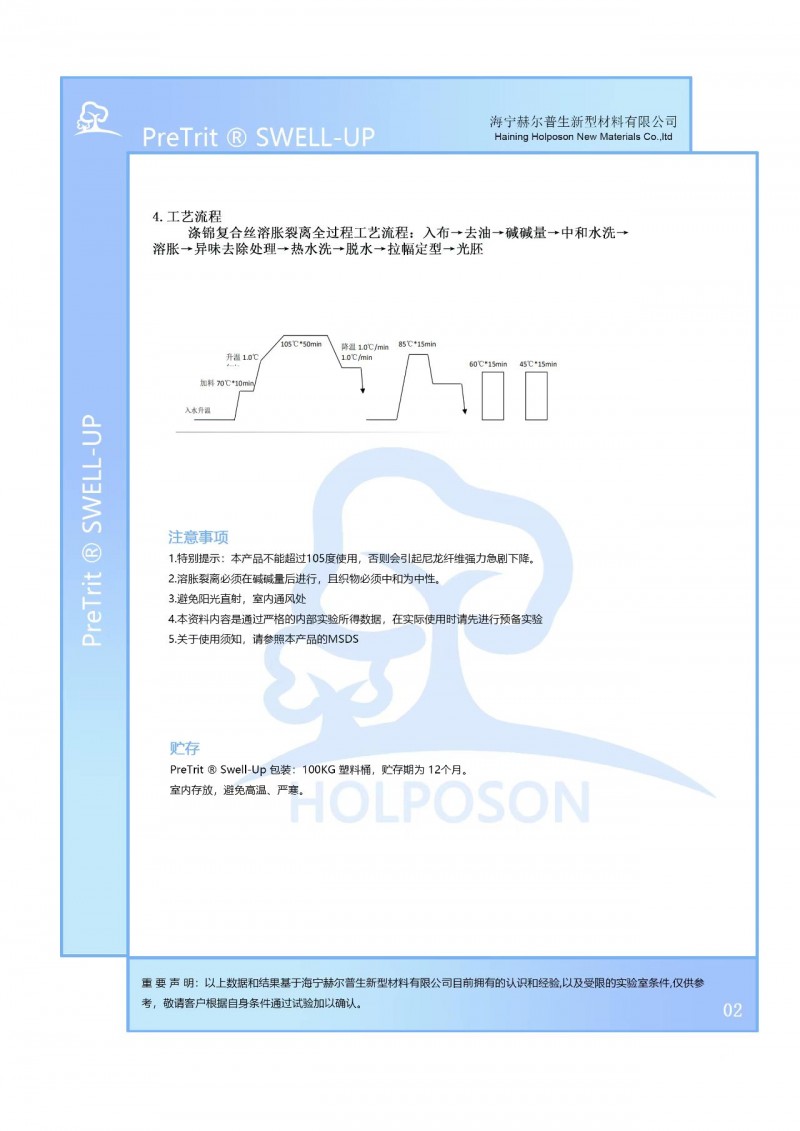

　　4.工藝流程

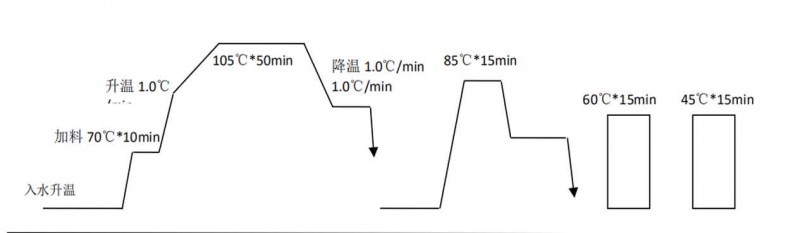

　　滌錦復(fù)合絲溶脹裂離全過(guò)程工藝流程：入布→去油→堿堿量→中和水洗→溶脹→異味去除處理→熱水洗→脫水→拉幅定型→光胚

　　產(chǎn)品性能

　　1.本產(chǎn)品為特殊溶脹技術(shù)；

　　2.改善復(fù)合絲內(nèi)部空間構(gòu)象及PA6大分子結(jié)構(gòu)，增加結(jié)晶區(qū)、無(wú)定型區(qū)；

　　3.能有效溶脹裂離’橘瓣’型滌錦復(fù)合絲為主的針織物、機(jī)織物等織物；

　　4.溶脹裂離后織物大大增加纖維的比表面積，經(jīng)過(guò)處理后各項(xiàng)物理吸附

　　及化學(xué)吸附、光學(xué)性能得到大幅提升；

　　5.應(yīng)用方法為創(chuàng)新型技術(shù)，可做PA6纖維結(jié)構(gòu)溶脹改變面料風(fēng)格等.

　　注意事項(xiàng)

　　1.特別提示：本產(chǎn)品不能超過(guò)05度使用，否則會(huì)引起尼龍纖維強(qiáng)力急劇下降。

　　2.溶脹裂離必須在堿堿量后進(jìn)行，且織物必須中和為中性。

　　3.避免陽(yáng)光直射，室內(nèi)通風(fēng)處

　　4.本資料內(nèi)容是通過(guò)嚴(yán)格的內(nèi)部實(shí)驗(yàn)所得數(shù)據(jù)，在實(shí)際使用時(shí)請(qǐng)先進(jìn)行預(yù)備實(shí)驗(yàn)

　　5.關(guān)于使用須知，請(qǐng)參照本產(chǎn)品的MSDS

　　貯存

　　HOLPOSON? Swell-Up包裝：100KG 塑料桶，貯存期為 12個(gè)月。 室內(nèi)存放，避免高溫、嚴(yán)寒。
