河南旋風筒龜甲網耐磨膠泥使用方法電話

河南旋風筒龜甲網耐磨膠泥使用方法電話

河南旋風筒龜甲網耐磨膠泥使用方法電話，龜甲網耐磨膠泥施工是一種化工材料，通過把煙氣內的氮氧化物和氨氣結合形成穩定的化合物。由于催化劑是一種對環境介質要求較高的材料，如果煙氣內含有大量的重金屬以及堿性物質，都會嚴重影響脫硝劑的運行效率以及使用壽命。這就要求煙道防磨層不含有害重金屬以及較多的堿性物質。發電廠運行的起停機過程由于會產生酸性的腐蝕，也要求防磨層具有較好的性能以及抗滲透能力。下面就比較一下市面上的幾種電廠煙道用耐磨陶瓷涂料。

一、 包裝 耐磨膠泥為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝料的12%左右。

二、 貯存 耐磨陶瓷料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、加入促凝劑，施工現場當地的環境溫度，選擇促凝劑合適加入的量。當溫度小于20℃時，促凝劑可全部加入；當溫度大于20℃時可施工時間要求，適當調節促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

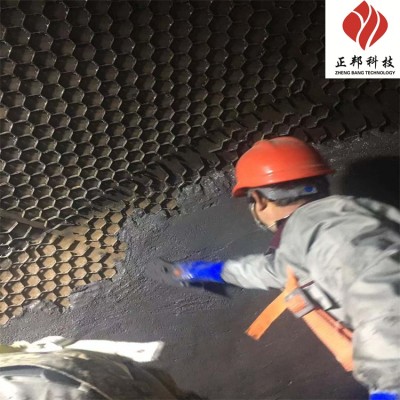

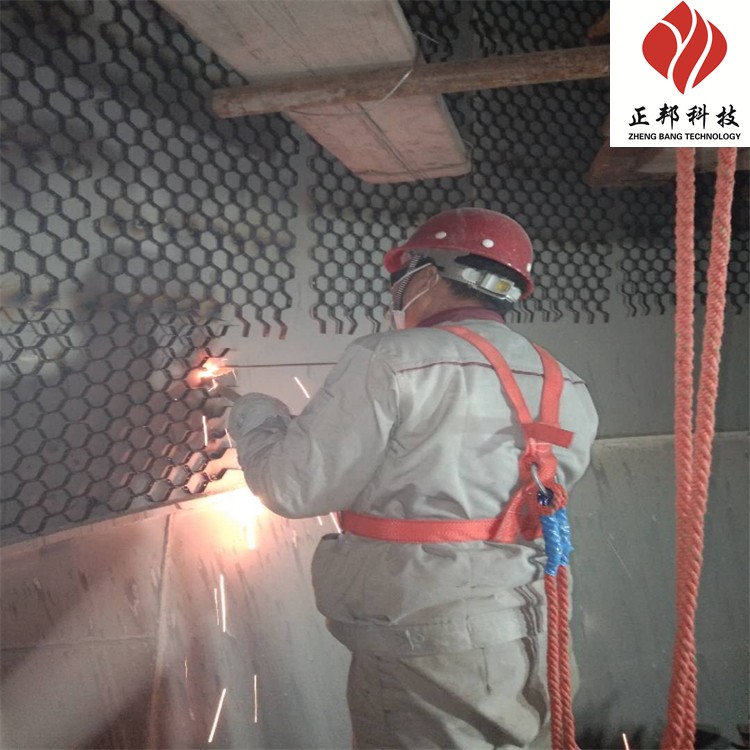

4、開始施工：先將施工部位清理干凈，內壁不得粘有雜物浮塵。先清理龜甲網或扒釘上面浮著物，清干凈施工工作面的浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨陶瓷料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。
