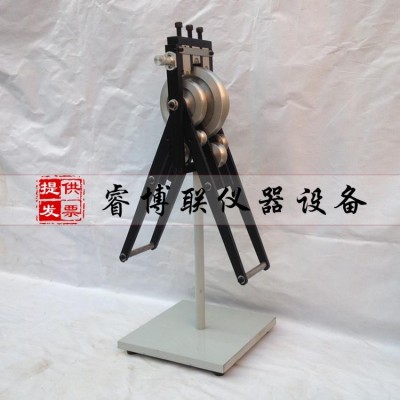

JG3050-9電工套管彎曲試驗機 電工導管彎曲試驗機 塑料管彎曲試驗機

一、電工套管彎曲試驗機簡介：

　　本試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為180°，試驗后，觀察試樣有無裂痕。符合GB/T14823.2《電氣安裝用導管 特殊要求一剛xing絕緣材料平導管》、JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求。

　　本試驗機能在一臺設備上測試標準規定的三種導管，不需要更換成形模及彎曲型輥。

二、電工套管彎曲試驗機技術參數：

1、試樣導管直徑：16      20      25mm

2、成形模槽底半徑：48      60      75mm

3、彎曲型輥中心軌跡半徑：84   105    131.25mm

4、成形模及彎曲型輥槽半徑；8.1     10.1    12.6mm

5、彎曲型輥槽底直徑：24      30      37.5mm

6、試樣彎曲總角度：     180°

7、外形尺寸：350×320×850mm（長×寬×高）

8、重   量 ：37kg

三、電工套管彎曲試驗機結構說明：

　　本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。

四、電工套管彎曲試驗機操作：

1、將試驗機放置平穩，表面擦拭干凈。

2、試驗前，先將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由wu毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管Z小內徑小0.7-1mm）?；虿捎蒙a(chǎn)廠所tui薦的彎曲輔助件。

3、將試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模（輪），將試樣插入成形模和彎曲型輥（輪）之間，轉動夾緊手柄，用夾緊裝置輕輕夾在成形模的槽中。

4、將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為180°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。
