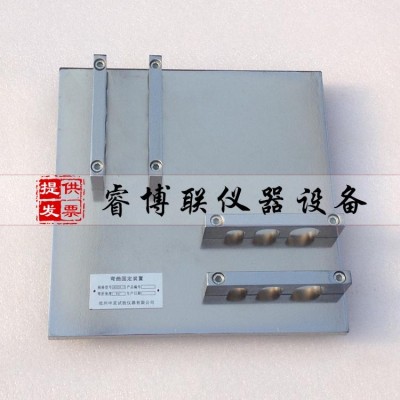

JG3050-13彎曲固定裝置

JG3050-13彎曲固定裝置 90度彎曲固定裝置 電工套管彎曲固定裝置

一、彎曲固定裝置特點及用途：

塑料管90°折彎實驗裝置用于外徑為16mm、20mm、25mm剛xing絕緣材料平導管，長500mm。在不帶彎曲輔助件情況下，彎曲成90°角后進行折彎試驗。符合GB/T14832.2《電氣安裝用導管  特殊要求—?jiǎng)?/span>xing絕緣材料平導管》及JG3040《建筑用絕緣電工套管及配件》等要求。本裝置重量輕，結構du特，操作方便，應用愈來愈廣。

二、彎曲固定裝置技術參數：

1、彎折角度：90°

2、固定卡間距：50mm

3、實驗溫度：60°C±2°C

三、彎曲固定裝置使用方法：

1、選擇與管件外徑匹配的實驗裝置。

2、松鎖緊螺絲，使移動塊能在直角支架上移動ziru。

3、松開螺母，講試樣裝入移動塊上的試樣支架內，并根據實驗要求選擇螺母擰緊于否。

4、將試樣及實驗裝置放入溫度為60°C+2°C的烘箱內24h之后取出，讓試樣直的部分于鉛垂線成45°角，用zhuan用內徑量規觀察其通道的情況，并檢查其表面破損程度。

四、彎曲固定裝置注意事項：

1、在老化箱內放置時，應注意老化箱隔板的承重能力。

2、取放時應戴加厚手套，防止tang傷。

3、長期不用應涂防銹油后妥善保存。
