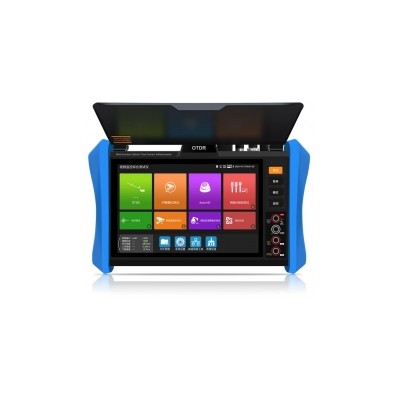

MT-8810工程寶光時域反射儀

波長(nm)

1310/1550

1610

動態范圍(dB)1

28/26

30/28

32/30

34/34

28

30

32

34

來光檢測

支持

不支持

帶光測試

不支持

支持

事件盲區(m)2

≤2

衰減盲區(m)3

≤10

量程范圍(km)

0.5、1、2、5、10、25、50、100、200

脈沖寬度(ns)

 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000

測試精度

±（1 m +取樣間隔+0.005% x 測試距離）

測量時長

5s~3min，實時

線性度(dB/dB)

±0.05

距離分辨率(m)

0.05

采樣點數(K)

32- 128

損耗閾值(dB)

0.05

損耗分辨率(dB)

0.01

文件格式

SOR標準文件格式/ PDF/ EXCEL

數據存儲

內存8G+TF卡

接口類型

FC-PC,SC-PC

備注：1、技術規格描述了用典型PC型連接器進行測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度。

2、動態范圍是大脈沖寬度，動態范圍是在200km/20000ns/3min條件下測得的數據。

3、盲區測量條件：反射事件在5Km以內，回波損耗為45dB，使用小的脈寬進行測量。

4、TF卡需要自行購買。

顯示屏：

8.0寸，IPS高清全視角電容式觸摸屏，分辨率1920x1200。

SFP光模塊端口

1個千兆SFP光模塊插槽。

網絡端口

兩個10/100/1000M 自適應以太網接口，RJ45。

WIFI

內置雙頻段2.4G/5G無線WIFI，速率433.3M，接收無線網絡攝像機圖像等。

WIFI分析儀

內置WIFI分析儀，可查看wifi信息、測試wifi強度、分析信道占用情況和信道評級等。

H.265主碼流測試

硬件解碼，支持H.265+,H.265/H264編碼的攝像機測試，攝像機在H.264編碼模式下，主碼流測試圖像支持分辨率4K/30FPS。攝像機在H.265編碼模式下，主碼流測試圖像支持分辨率8K/24FPS。

IP攝像機測試

DC12V/POE 48V供電及功率檢測、網絡信息、IP地址搜索、圖像顯示等功能一體。

NON-ONVIF

(私有協議)

ONVIF（帶PTZ云臺控制），ACTi、大華IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地偉業TD-NC9200S2、科達IPC120L、霍尼韋爾HICC-2300T、愛譜華頓IP5000-BC-13MP/IRS06-13MP、富尼泰達IPC、富尼泰克kumkang8900、富視捷BY-1080Q、WEISKY IPC等八十多個品牌攝像機。可定制。

IP探索

全網段尋找攝像機IP地址。

極速ONVIF

自動登錄播放圖像,修改IP、通道名稱等參數，生成測試報告等。

海康測試工具

海康攝像機一鍵激活、圖像測試，可修改用戶名、密碼、編碼格式、IP地址和通道名稱等參數。支持批量激活、修改視頻設置、IP地址、恢復出廠設置等。

大華測試工具

大華攝像批量激活、圖像測試，輸入重置預留手機號，可修改用戶名、密碼、IP和通道名稱等參數。

協議代碼捕捉

內置串口工具，可接收、顯示控制設備發出的RS485協議代碼數據，也可發送十六進制代碼。

網絡測試功能

IP地址掃描、鏈路掃描、PING包測試。快速查找與儀表連接的IP攝像機或其他設備的IP地址。

尋線功能*

采用復用技術，尋線和排序同時測試。尋線器尋到網線后，網線接到UTP口，直接顯示網線線序。直通，交叉，直接指示，不需要看跑馬燈，支持尋屏蔽網線。

尋電功能*

電壓范圍

AC12-1000V

頻率

50/60Hz

報警方式

聲光雙重報警

安全等級

CAT.III 1000V / CAT.IV 600V;CE

PoE/PSE電壓測試

顯示供電電壓的大小及線路連接情況。

內置攝像頭*

500萬高清攝像頭。

激光測距*

量程100m，精度±3mm，激光等級2，激光類型635nm，<1mW

數字萬用表*

AC/DC電壓，AC/DC電流、電阻、電容測試、二極管測試、通斷測試等，測試速度3次 / 秒，讀數范圍-6600～+6600。

光功率計測量*

波長(nm)：850/1300/1310/1490/1550/1625nm。功率范圍(dBm) ：-70～+10dBm

可見紅光源^**

發射可見紅光探測光纖線路有無折斷、開裂、彎曲等故障。

電  源

外接電源

DC 12V（2A）

電池供電

內置7.4V聚合物鋰電池，容量7800mAh。

充    電

充電3.5小時,一次充電完成可正常使用11小時。

系統參數

操作設置

電容觸摸屏，中文、繁體中文、英語、波蘭語、意大利語、韓語、俄羅斯語、西班牙語、法語、日語、德語、土耳其語、塞爾維亞語、捷克語、葡萄牙語、越南語OSD菜單，可選。

自動待機

關閉/5-30分鐘。

工作環境及規格

工作溫度

-10℃---+50℃

工作濕度

30%-90%

外形尺寸

274mmX171mmX50mm / 1.2Kg
