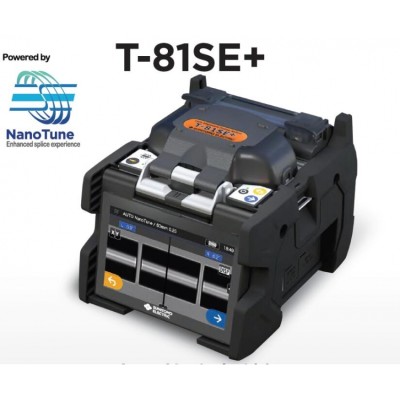

住友T-81SE+光纖熔接機

項目

T-81SE+

光纖要求

材料

玻璃纖維

光纖芯數/種類

單芯/ SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657)

光纖外徑

包層直徑:80um - 150um，涂覆層直徑:100um - 1,000um

切斷長度

5 - 16mm (使用涂覆壓夾)

標準性能

標準熔接損耗 ※1

SMF:0.015dB, MMF:0.01dB, DSF:0.04dB, NZDSF:0.04dB,BIF:0.015dB

標準反射衰減

大于60dB

熔接時間

6秒(SM G652 Quick模式)，8秒 (Auto模式)

加熱時間

12秒(使用FPS-61-2.6熱縮套管，Slim 60mm Quick模式下)

電池使用次數(含熔接和加熱補強)※2

約310次(BU-16)

光纖觀察/放大倍數

2個CMOS照相機觀察   380倍(變焦:760倍)「X或Y單軸」

熔接點張力試驗

1.96 - 2.09N

熱縮保護套管規格

60mm, 40mm 以及住友Nano熱縮套管

程序

熔接程序

300 其中初始預置40組 用戶設置260組

加熱程序

100 其中初始預置23組 用戶設置77組

功能

熔接圖像／熔接數據存儲

200張圖像 / 10,000個熔接數據（機身存儲）

50200張圖片/20,000個熔接數據（16GB SD存儲卡）

光衰減熔接

0.1dB至15dB (0.1dB單位)

多規格對應光纖壓夾

可提供，250um、900um 以及松套／緊套光纖

可反轉型光纖涂覆壓夾

可提供

內藏用戶訓練指導視頻

可提供

自動光纖識別

SMF/MMF/DSF/NZDSF/BIF/Other

自動放電校準

根據環境變化自動校正

尺寸／重量

尺寸

128(W) x 154(D) x 130(H)mm (不含防震橡膠)

重量

1.7公斤 (不含電池)，2.1公斤 (含電池BU-16)

顯示器尺寸

5.0英寸觸摸屏彩色LCD屏幕

終端

直流輸出

DC12V (光纖剝線鉗JR-6+使用)

USB接口

USB2.0 (mini-B型)

存儲卡

SD/SDHC存儲卡(32GB)

電源

AC交流輸入

AC100-240V, 50/60Hz (ADC-16)

DC直流輸入

DC10-15V

電池規格

鋰電池10.8V;6,400毫安 (BU-16)

工作條件

海拔高度:0 - 6,000米，工作溫度:-10 - +50℃，工作濕度:0 - 95% (不結露)，應對風速15m/s

存儲條件

保管溫度:-40- +80℃，保管濕度:0-95%(不結露)，電池:-20- +30℃ (長期保管)

電極壽命 ※3

大于6,000次放電

軟件升級

網絡升級

數據管理

通過專用電腦軟件，可儲存、編輯、分析數據

※1 : 住友同種光纖(室溫)，通過光纖切斷法測試，符合ITU-T和IEC規格。

※2 : 熔接和加熱補強次數會受到電池使用環境的影響。

※3 : 電極實際壽命會受到工作環境的影響。

耐環境性能*

詳細試驗

沖擊試驗

從76cm高處落下，5面對應 (上面蓋子部分除去)

防水試驗

IPx2等級 (3mm/min的水滴，15度傾斜4面x2.5分鐘以上試驗后，確認機器正常動作)

防塵試驗

IP5x等級 (放入裝有顆粒直徑75μm的粉塵中，8小時放置后，機器正常動作 )

*本確認是住友通過電池驅動進行的試驗。不是保證該產品在任何狀況下的無破損、無故障。
