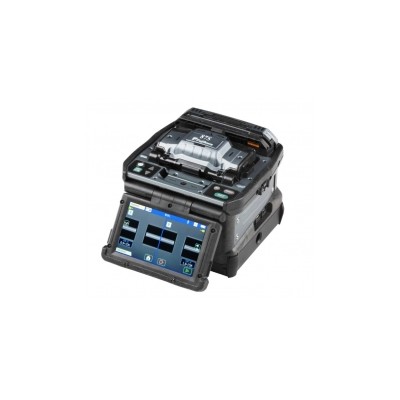

藤倉87S+光纖熔接機

適用光纖類型

SMF(G.652),MMF(G.651),DSF(G.653),G.654, NZDSF(G.655), BIF(G.657)

包層直徑

80~150um

涂覆層直徑

100μm~3mm

光纖切割長度

5~16mm

熔接/加熱模式

100個熔接模式和30個加熱模式

熔接損耗

0.02dB(G,652),  0.01dB(G.651),  0.04dB(G.653),
0.04dB(G.654),  0.04dB(G.655),  0.02dB(G.657)

熔接時間

SM FAST模式：7秒

加熱時間

60mm模式：13秒，60mm slim模式：9秒

熔接結果存儲

20000個熔接記錄，100個熔接圖像存儲

光纖觀察方式和放大倍數

兩軸觀測的5英寸TFT觸摸屏

X/Y單獨顯示320倍，X/Y同時顯示200倍

拉力試驗

2N

回波損耗

>60dB

對應熱縮管

60mm, 40mm和藤倉的微型熱縮管，可支持66mm

滿電狀態下熔接加熱次數

使用BTR-15鋰電池可以維持300次的熔接加熱循環（6380mAh大容量鋰電池）

交流供電

100~240V AC (50~60Hz)

電極棒壽命

熔接5000芯以上

接口

USB 2.0 (Mini-B)，用于PC連接，支持因特網聯網軟件升級
USB 2.0 (Type A)，可用于連接外置LED燈以及為移動設備充電
6針Mini-DIN口，用于RS02/03熱剝鉗供電

無線通信

無線連接標準：Bluetooth4.1LE

尺寸

170W x 173D x 150H (mm) （不包括突出部）

重量

含電池2.8kg

操作條件

海拔：0~5000m，風速：15m/s

溫度：-10~50℃，濕度：0~95%RH

三防性能

抗摔：76cm高度六方向的自由墜落

防雨：降水量在10mm/hr的情況下10分鐘

防塵：暴露于灰塵中（0.1~500um大小的硅酸鋁顆粒）

說明

型號

數量

熔接機主機

87S+

1臺

光纖切割刀

CT50或CT08

1把

電池

BTR-15

1塊

交流適配器

ADC-20

1個

交流電源線

ACC-17

1根

酒精泵

AP-02

1個

攜帶箱/工作臺

CC-39

1個

左側工作托盤

WT-09L

1個

右側工作托盤

WT-09R

1個

工作托盤冷卻架

JP-09

1個

三腳架螺絲

TS-03

2個

熔接機背帶

ST-02

1根

攜帶箱背帶

ST-03

1根

備用電極棒

ELCT2-16B

1對

光纖夾具裝載板

SP-03

1對

USB數據線

USB-01

1根

快速指導手冊

QRG-02

1份

說明

型號

直流適配器

DCA-03

直流電源線

DCC-20（用于和汽車點煙器連接）
DCC-21（用于和汽車電池連接）
