三門峽陶瓷耐磨料配方 煉爐內龜甲網膠泥廠家

三門峽陶瓷耐磨料配方 煉爐內龜甲網膠泥廠家，陶瓷耐磨料性能決定了涂料的質量和涂料的用途，而涂料的性能是多方面的。為了從不同角度對涂料性能進行評價，人們春改造和制定了許多試驗方法，這就是涂料的分析與檢測，涂料的分析與包括為了涂料基礎理論研究、生產過程控制、產品性能質量控制和施工過程質量管理等方面而進行的各項檢測工作，通常則指對涂料產品進行性能檢查和質量控制，主要包括對涂料本身性能檢測和涂膜性能檢測兩個方面。

一、 包裝  陶瓷耐磨料為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝鹽溶液作結合劑，加入量為袋裝粉料的12%左右。

二、 貯存  陶瓷耐磨料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據施工環境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據施工時間要求，適當調節凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋-150公斤耐磨陶瓷涂料為宜，然后加入凝劑干混2分鐘，而后加入 鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

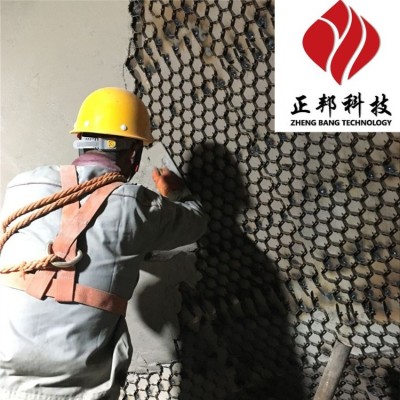

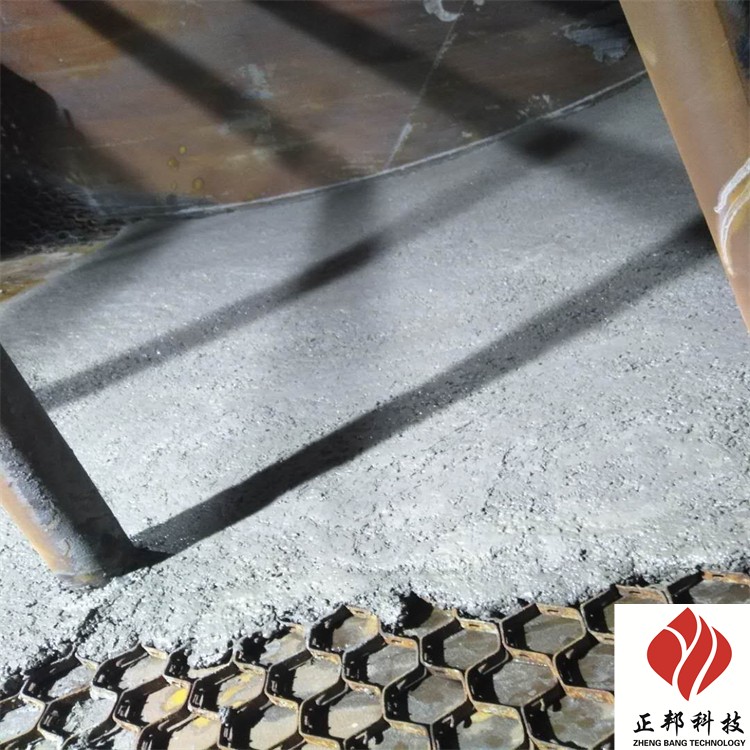

4、施工：將施工部位清理干凈，內壁不得粘有雜物浮塵。         清理龜甲網或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。

隨著水泥生產規模的大型化，粉磨破碎設備不斷的更新變化，其中易損件磨損機理和失效方式也相應改變，原來以鑄造類耐磨材料一統天下的局面已經被打破，各種先進實用的非鑄造類的耐磨材料和防磨技術得到廣泛應用。
