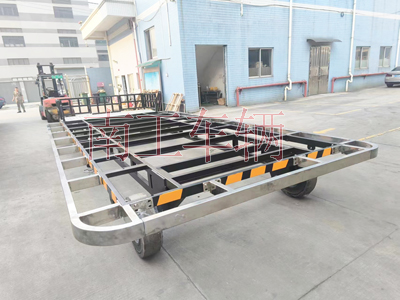

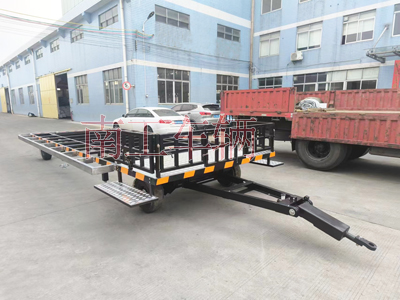

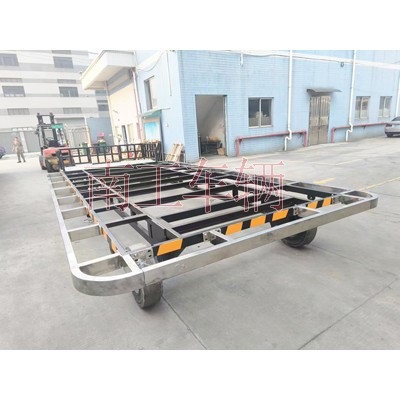

5.5噸牽引式平板拖車帶小箱子

5.5噸牽引式平板拖車帶小箱子

品牌：南工，型號：LZTC-32，載重：5.5噸，板面尺寸：6.52*2.45米，輪胎型號：650-10，凈重：1746KG,顏色：藍色；

技術配置（具體以雙方確認的方案為準）：

5.5噸牽引式平板拖車帶小箱子技術要求：

1、承載能力為5.5噸,平臺主梁、邊梁為8#鍍鋅管。平臺寬度2.45米，長度為6.52 米，高度為0.71米,

此車為骨架式,平板車開孔位置和檢修空間(具體見雙方確認的方案圖),前端帶有轉向桿及存放風管的籃筐，平板拖車四周邊可裝配纏繞電纜的掛架(可拆裝)和電纜的移動輪座(每個移動輪座帶一個可調限位板)，掛架及移動輪座的掛鉤采用304材質。牽引架和牽引頭采用電鍍鋅處理工藝，牽引桿接觸塊采用304不銹鋼材質制作。

2、此車共有4個型號650-10的實心車輪,單輪載重2.6T,額定速度15km/h 以內。

3、牽引架在不使用時可以垂直固定，前排車輪可以左右回轉120 度。接近角和離去角不小于5度,小離地間隙不小于127mm.

4、配置螺旋機械支腿，保證平板拖車能夠安全穩定停放，放在坡度為5度的路面上，能夠穩定停放，支腿旋轉采用Φ200不銹鋼手輪操作，支腿絲桿表面鍍鋅處理。

5、轉向機構為轉盤式工機回轉總成(6T)。

6、此車設有牽引桿及連接銷，牽引桿和連接銷連接時的空隙小，連接銷有自鎖裝置，以防止突然脫開。牽引架和牽引頭電鍍，牽引桿及牽引桿接觸塊采用304不銹鋼材質制作.插銷頭用304不銹鋼三角型螺母，彈簧二次噴漆。

7、拖曳至轉彎道路時速度不小于5km/h，保證平板拖車平穩行走。

8、存放風管的籃筐底部鋪鋁質漏水花紋板，前后采用固定柵欄，左右兩側設置可前后擺動的雙扇柵欄門(每個門帶插銷，拉鉤，開關門狀態都可固定狀態，不擺動)，籃筐左右兩側需配置可供操作人員上下的踩踏板（可拆裝）。

10、平板拖車需做好戶外環境的防腐防曬涂裝處理（聚氨酯油漆），底盤整體顏色啞光黑，底座邊上噴黃色警示斜條紋漆

11、每臺車配置4個可提式輪檔。    備注：不含電纜。

5.5噸牽引式平板拖車帶小箱子南工車輛長期非標訂制，用于工廠、碼頭、港口、倉庫等場區內大宗貨物的短途周轉運輸，本拖車用于電機設備周轉，前面帶個小箱子做為工具箱。
