黃石機電管線抗震支架/黃石給水管道抗震支架/建筑機電管線抗震支架安裝注意事項

1、組成抗震支架的所有構件應采用成品構件，并提供質量證明文件，型號和規格應符合設計要求。

2、C型槽鋼切割時應開口向下，避免切割時變形，切口毛刺需打磨平滑并做防護處理。

3、固定于混凝土結構的抗震支架，應采用具有機械鎖鍵效應的后擴底錨栓，在安裝過程中應鉆孔深度到位，安裝扭矩符合要求。

4、固定于鋼結構上的抗震支架，應采用專門的夾具進行連接，嚴禁鉆孔和焊接。

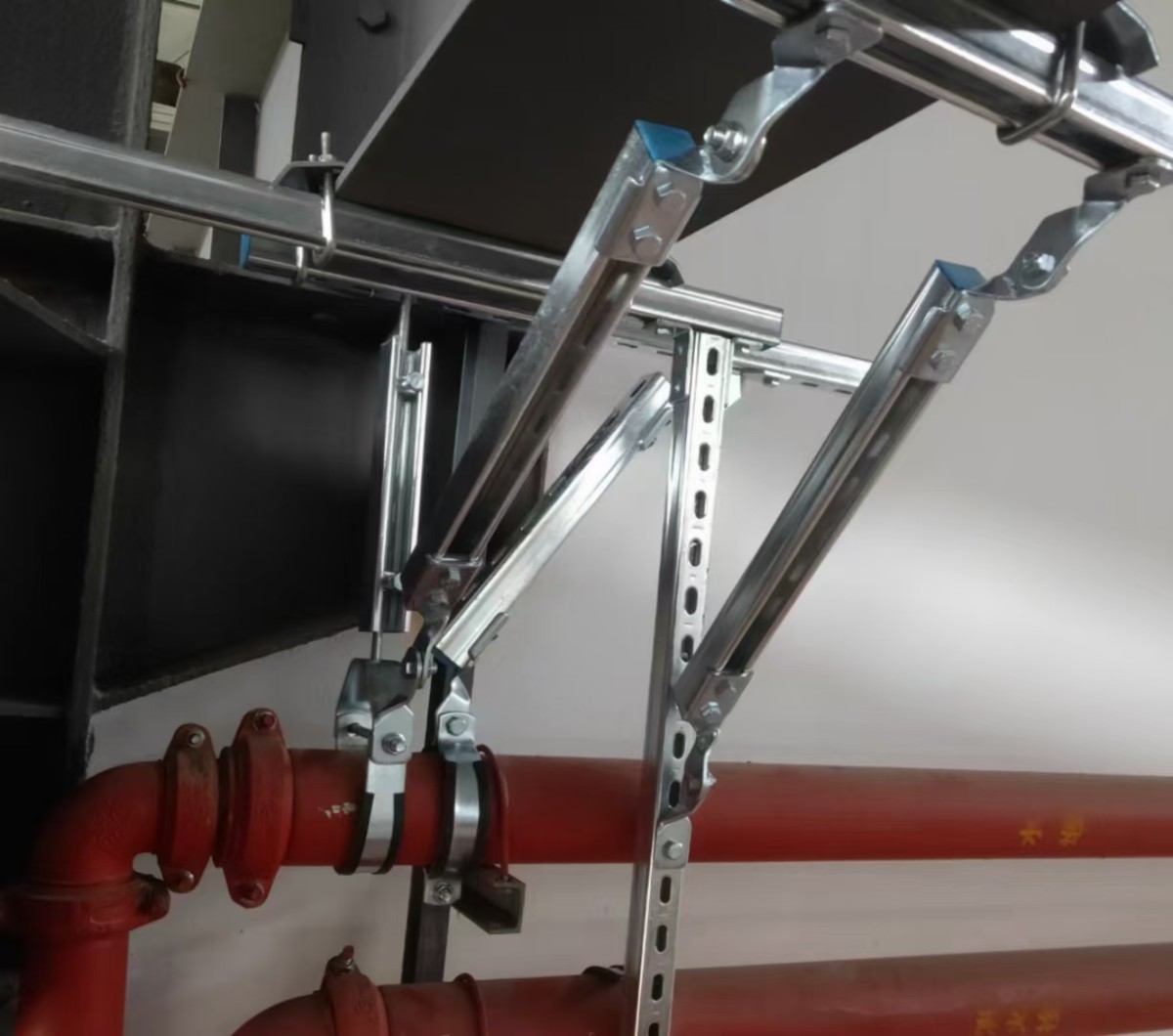

（黃石組合管道抗震支吊架-黃石管道抗震支架廠家）

5、連接螺母與全螺紋吊桿和錨栓連接時，螺紋端頭先按選入深度劃線，旋入深度均應達到45%的螺母長度，安裝后的全螺紋吊桿垂直偏差不應大于4°。

6、抗震支吊架的斜撐安裝，垂直角度宜為45°，且不得小于30°。

7、抗震支吊架的斜撐與吊架的距離不得大于0.1m。

8、抗震支吊架斜撐安裝不應偏離其中心線2.5°。

9、管夾與管道連接處應設置防震絕緣墊，防止連接處產生電化學腐蝕，管夾與管道的連接應穩固。

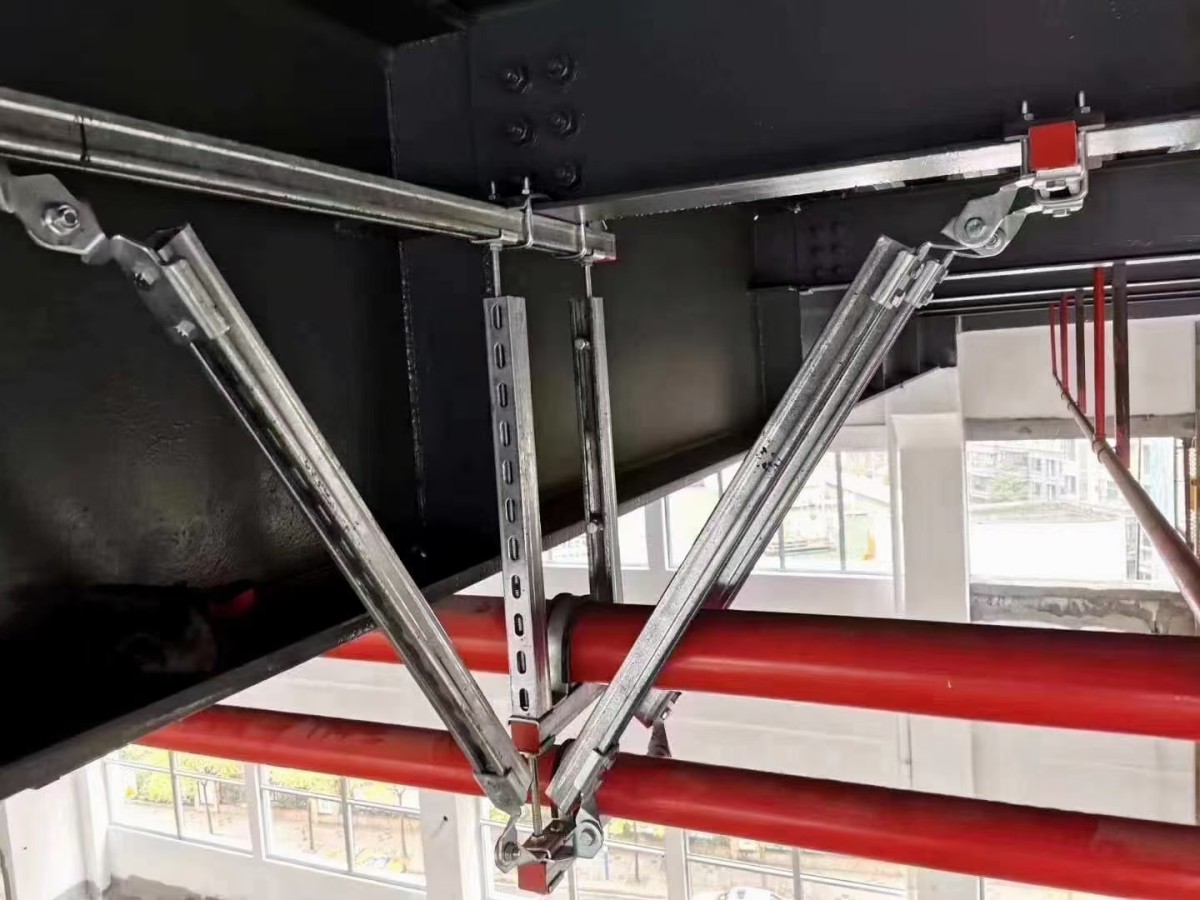

（黃石多管側向抗震支架-黃石單管側向抗震支架）

黃石排水管道抗震支架/黃石消防管道抗震支架-黃石抗震支吊架的施工要點

1每段水平直管道應在兩端設置側向抗震支吊架。

2每段水平直管道應至少設置一個縱向抗震支吊架。

3水管及電導管允許縱向偏移但不得大于側向支吊架間距的1/16。

4風管、電纜橋架允許縱向偏移但不得大于其寬度的兩倍。

5水平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架。

6當水平管道通過垂直管道與地面設備連接時，管道與設備之間應采用柔性連接，水平管道距垂直管道0.6m范圍內設置側向支撐，垂直管道底部距地面大于0.15m應設置抗震支撐。

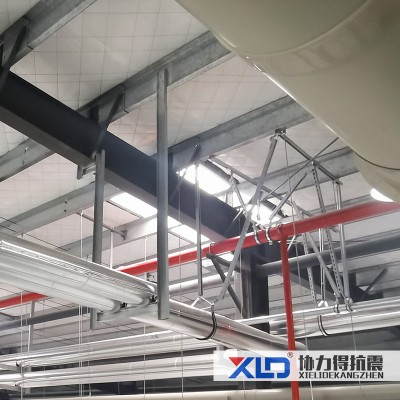

（黃石機電管線側縱向抗震支架-黃石抗震支吊架安裝施工）

7當抗震支吊架吊桿長細比大于100或當斜撐桿件長細比大于200時，應采取加固措施。

8所有抗震支吊架應和結構主體可靠連接，當管道穿越建筑沉降縫時應考慮不均勻沉降的影響。

9水平管道在安裝柔性補償器及伸縮節的兩端應設置側向及縱向抗震支吊架。

10沿墻敷設的管道當設有入墻的托架、支架且管卡能緊固管道四周時，可作為一個側向抗震支撐。

11連接立管的水平管道應在靠近立管0.6m范圍內設置個抗震吊架；當立管長度大于1.8m時，應在其頂部及底部設置四向抗震支吊架。

當立管長度大于7.6m時，應在中間加設抗震支吊架；當立管通過套管穿越結構樓層時，可設置抗震支吊架；當管道中安裝的附件自身質量大于25kg時，應設置側向及縱向抗震支吊架。

12門型抗震支吊架至少應有一個側向抗震支撐或兩個縱向抗震支撐；同一承重吊架懸掛多層門型吊架，應對承重吊架分別獨立加固并設置抗震斜撐；門型抗震支吊架側向及縱向斜撐應安裝在上層橫梁或承重吊架連接處；當管道上的附件質量大于25kg且與管道采用剛性連接時，或附件質量為9kg～25kg且與管道采用柔性連接時，應設置側向及縱向抗震支撐。

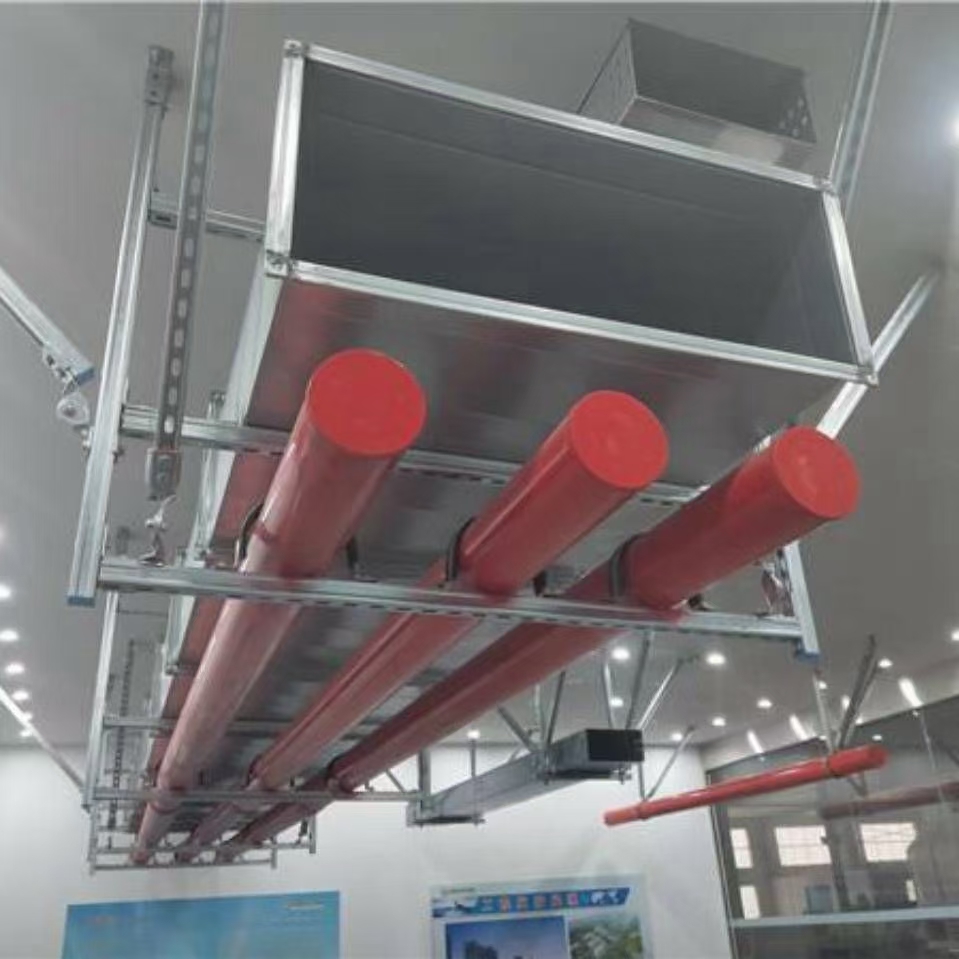

（黃石多管道綜合支吊架-黃石綜合支吊架安裝施工-黃石抗震支架廠家）
