一、JXQ型旋轉式孔板流量計用途

煤礦瓦斯廣使用的孔板流量計多為固定孔板流量計，該裝置設置在抽放主管、分管和支管上，當流體經管道內的節流裝置會產生一定的管道阻力，隨著管線的延伸，特別是分支管線的曾加，造成抽放管線阻力問題，為保障抽放系統末端抽放負壓，提高抽放效果。
根據市場需求設計旋轉式孔板流量計，用以解決抽放管線阻力問題，旋轉式孔板流量計做到了將測量孔板與旁通管路二合一，即能使用孔板測量流量，又能使介質不阻擋通過管路，減小管線阻力，起到旁通的作用。本設結構緊湊、操作簡單、啟閉靈活、使用安裝方便，也解決了行道狹小安裝不方便的問題，可根據不同管徑匹配不同管徑的流量計。

二、結構

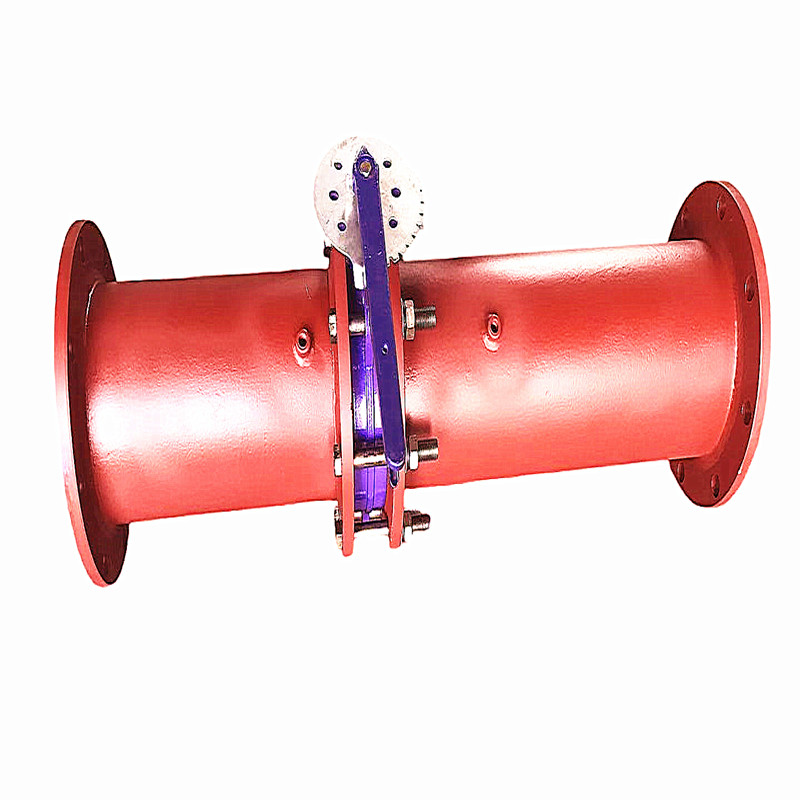

旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
