隨州耐磨膠泥涂抹料使用方法 原煤倉防磨料

隨州耐磨膠泥涂抹料使用方法 原煤倉防磨料

隨州耐磨膠泥涂抹料使用方法 原煤倉防磨料，耐磨膠泥是一種膠凝型產品，其主要骨料為金剛石，結合劑為防腐蝕原料，通過一系列的攪拌反應而形成一種膠泥狀物體，涂抹在易磨損的設備或金屬表面，能對容易磨損的部位形成一個很好的保護層，大大降低了因為磨損而出現停機檢修的幾率，可以說是各大工況行業易磨損設備的保護神，耐磨陶瓷涂料對于水泥廠、火電廠、礦山、冶煉廠等大型工礦企業都有著突出的貢獻。

耐磨膠泥體積密度小=耐磨：

一、耐磨膠泥的包裝： 耐磨陶瓷涂料為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝粉料的12%左右。

 二、耐磨膠泥的貯存方法： 耐磨陶瓷涂料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

 三、耐磨膠泥的施工說明：

 1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

 2、促凝劑加入，根據施工環境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據施工時間要求，適當調節凝劑加入量。

 3、攪拌：每次攪拌以加入4-6袋-150公斤耐磨陶瓷涂料為宜，然后加入凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

 4、施工：將施工部位清理干凈，內壁不得粘有雜物浮塵。清理龜甲網或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

 5、待耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

 6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

 7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

 8、該耐磨陶瓷涂料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。

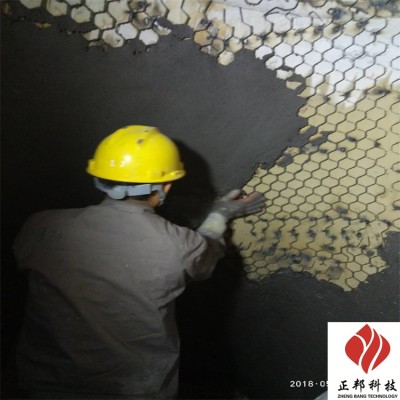

 四、耐磨膠泥對攪拌及施工都有著很高的要求，攪拌時間為15分鐘左右，攪拌時間是與其的原料配置和膠水有很大關系。將攪拌后的耐磨陶瓷涂料從攪拌機內取出，運送至施工部位倒在干凈的平臺上，每次取出約2公斤左右材料開始涂抹在焊接好的龜甲網或者V型鉤釘上，需用力抹平壓實，保證材料能與鋼板表面或龜甲網粘結牢固，然后用皮錘或橡膠錘敲打以增加其密度強度。檢查表面是否平整，不能有凹凸不平或者有塌落等現象。耐磨陶瓷涂料保養時間為48小時左右，保養期間應避免雨水浸泡或有較大震動的情況，從而避免使未達到強度的耐磨陶瓷涂料出現脫落或干裂的情況，因此影響其使用壽命。 ?

 五、耐磨膠泥，是以環氧樹脂為膠料，配以多種添加劑研制而成，屬無溶劑雙組分化學反應型膠粘劑。加入 劑，使環氧得到改性，粘結強度大大提高，固化速度加快， 膠泥稠化，可涂于垂直工作面上，不流動，不污染。適用于各火力發電廠粗、細粉分離器、排風機葉輪、一次(煤粉)風管。其他設備如球磨機出入口管等大面積易磨損部位的耐磨襯里，也可用于各種化工設備的防腐蝕表層和襯里。
