長治熱風(fēng)管涂抹耐磨陶瓷涂料施工

長治熱風(fēng)管涂抹耐磨陶瓷涂料施工，耐磨陶瓷涂料有著出色的抗磨損能力和耐溫性，其耐溫能達(dá)到850度，骨料為高硬度金剛石，料采用耐溫耐酸堿結(jié)合劑然后經(jīng)過充分的攪拌加工而成，陶瓷涂料是有膠水作為粘合劑，膠水的耐溫更能達(dá)到1000攝氏度，經(jīng)過膠水與耐磨陶瓷涂料在攪拌機(jī)充分?jǐn)嚢栊纬烧硤F(tuán)狀，然后采用人工涂抹的方法進(jìn)行涂抹，固化后會(huì)與管道牢固的粘合在一起形成一個(gè)堅(jiān)硬的保護(hù)層，保護(hù)管道不受沖刷，耐磨陶瓷涂料正常的使用壽命能達(dá)五年以上，是風(fēng)管理想的防磨耐溫產(chǎn)品。

一、 包裝 耐磨陶瓷涂料為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時(shí)間），同時(shí)配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝料的12%左右。

二、 貯存 耐磨陶瓷涂料存放在干燥庫房內(nèi)，不得雨淋，受潮，保質(zhì)期為12個(gè)月。

三、 施工說明

1、攪拌準(zhǔn)備：采用強(qiáng)制攪拌機(jī)拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時(shí)，促凝劑可全部加入；大于20℃時(shí)可施工時(shí)間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團(tuán)狀”，有塑性時(shí)方可放料使用。

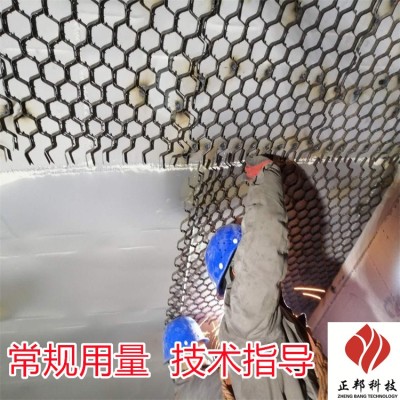

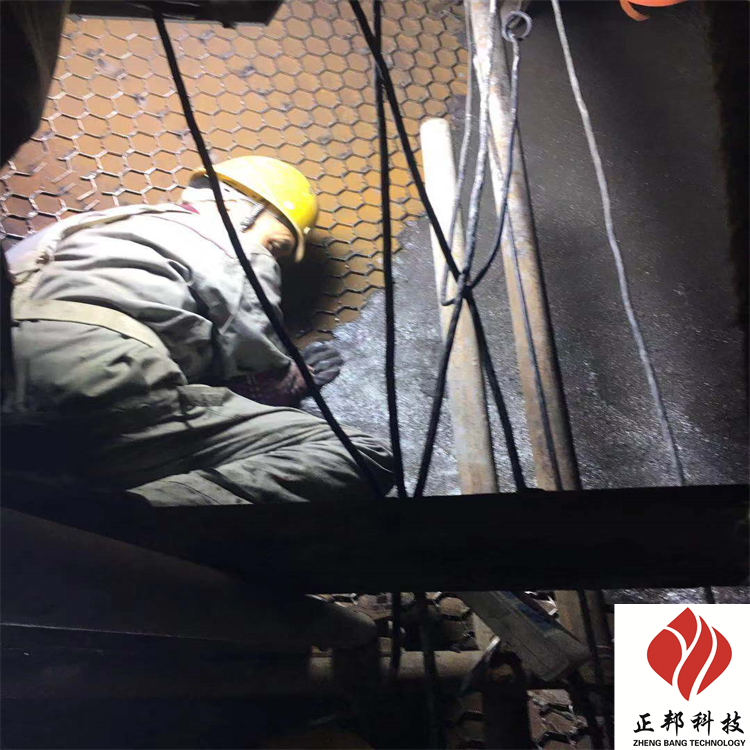

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。先清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護(hù)24小時(shí)以后施工部位即可移動(dòng)，同時(shí)也可以點(diǎn)火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養(yǎng)護(hù)、烘烤、直接點(diǎn)火升溫使用，且不影響其使用性能
