成都、綿陽、廣元地下自來水管網漏水聽漏儀廠家銷售

成都、綿陽、廣元地下自來水管網漏水聽漏儀廠家銷售

生產單位：成都漢生偉業科技有限公司

公司地址：成都市成華區雙林路22號

咨詢服務：cdhansen

 XO-HS1600地下水管漏水探測器

一、儀器說明

    1、 儀器功能概況

地下水管漏水檢漏儀是用于尋找并確定供水管道漏水點位置的儀器，也可用于其它壓力管道系統的檢漏，當管道內流體在壓力下逸出時，產生噪音能沿管道傳播，或沿埋層介質傳播到地面。檢漏儀能沿管線或其路面上方確定漏水點位置。儀器是采用低功耗微處理器和濾波器對噪聲進行數字化處理的檢漏儀器，它采用專門設計的寬帶高靈敏度振動傳感器（拾振器），將地面（或管道口）的噪聲檢拾并轉換為電信號，經過相應放大并作數字化濾波處理，以兩種顯示圖面在液晶顯示屏上顯示，注意到漏水噪聲為連續信號，在數字化處理中用對連續噪聲的6個頻段輪翻檢測的方法，產生6個顯示直方柱，而對突發沖擊干擾進行抑制（不顯示）。又注意到外界干擾的可能疊加，而在取值相應時間內采用小值取值法，并給出相應數值顯示，以便大限度的抑制外界干擾。

2、產品特點：

1、采用點陣式可加背光的液晶顯示屏，以適應橫向長度和縱向6個光柱的需要，并可在夜間方便觀察。

2、特設帶寬三檔變化，既照顧測聽過程中振動能量分布的豐富性，又可在頻率分析時更為精細。

3、特設6個通道的存貯，既可分別將6頻段信號也可將分別6個測點的測量值進行存貯。

4、設計工程塑料機箱和相應面板操作均非常簡潔明快，以方便簡單的操作方式可取得明確廣泛的信息，使檢漏實測工作方便易行。

   3  儀器結構

檢漏儀裝在一個PVC壓注型鋁合金箱內，儀器機箱長×寬×高為:230×95×108，機箱由上下兩部分合成，上部為裝載電路的主箱體，高80mm，下部為裝載電池的底蓋，高28mm，合成后總高度為108mm，上半體由機箱正方面看，左半部為液晶顯示屏幕，屏幕窗口下有保護玻璃，右半部為操作面板。

操作面板右側有一寬約3.6cm斜槽。斜面上有拾振器插座和耳機插孔，在斜槽一側的箱體上下蓋間有一電池充電座孔。機箱底蓋與上部用螺絲擰緊為一體，底蓋上有裝充電電池組的盒，電池組放入此盒內，并以插件與機電電路相連，電池盒有一帶暗扣的蓋板，取出或放入電池組時，從暗扣處上扳即可打開蓋板，十分方便。電池組為6節鎳氫電池組裝，在節約電源的情況下，充滿一次電（1900MAH）可使用35小時以上，在使用背景燈連續工作亦不少于10小時，為用戶有可能急用儀器而來不及充電，隨機另配一組相同充電電池。充電可用專配充電器在機箱內充電，也可以在機外對電池組單獨充電。充電以電池?zé)o存電情況下連續充10小時為宜。

4 技術參數

a、放大倍數    100dB內可調

b、頻率分析寬度  70~4000HZ范圍，近5個倍頻程，三種帶寬。

c、頻率分檔

 1：100HZ（中心頻率）

2：200HZ

3：400HZ

4：800HZ

5：1500HZ

6：3000HZ

d、帶寬

1）：窄帶：標示符號  III

2）：中寬帶：標示符號  IIIII

3）：寬帶：標示符號  IIIIII

e、兩種模式顯示：

1）橫向單條柱狀顯示

2）縱向6條柱狀顯示

f、數值顯示：在顯示條上對應，取樣值作小值以0~100間相對量值顯示。

g、屏幕70×40mm LCD顯示窗

h、LCD背景燈有通斷控制并在后一次操作3分后自動關閉。

i、供電方式：6×1.2V可充電電池一組。

j、電池充滿后

供電工作時間≥35小時（無背景燈）

k、存儲6次測量值，分儲6通道并可分別查看。

l、消音按鈕：附于手柄

m、操作溫度：-10℃~+50℃

n、存放溫度：-10℃~+70℃

o、儀器箱尺寸（L×W×D）：450×310×142 mm

p、重量：XO-HS1600主機箱內件（包括電池）1.2kg

q、探測深度4米內

XO-HS1600拾振器（附座插連線）  0.6kg

手提箱包總重                  5.2kg

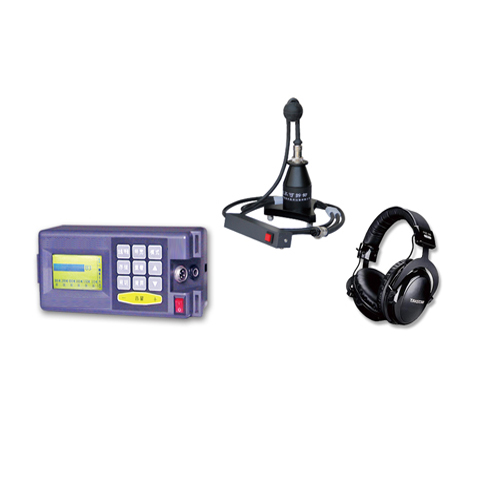

    5 供貨配置

放大器             1只（內置鎳氫電池組）

拾振器             1只

聽音桿             1付

耳  機             1付

充電器             1只

說明書             1本

保修卡             1份

手提鋁合金包裝箱   1只

備用電池組         1塊
