襯塑管道應(yīng)用于化工、生物、電力、冶煉、制*、食品、環(huán)*等領(lǐng)域，在-20℃-105℃內(nèi)是取代橡膠瓷、玻璃鋼、不銹鋼及塑料板等襯里的理想材料。

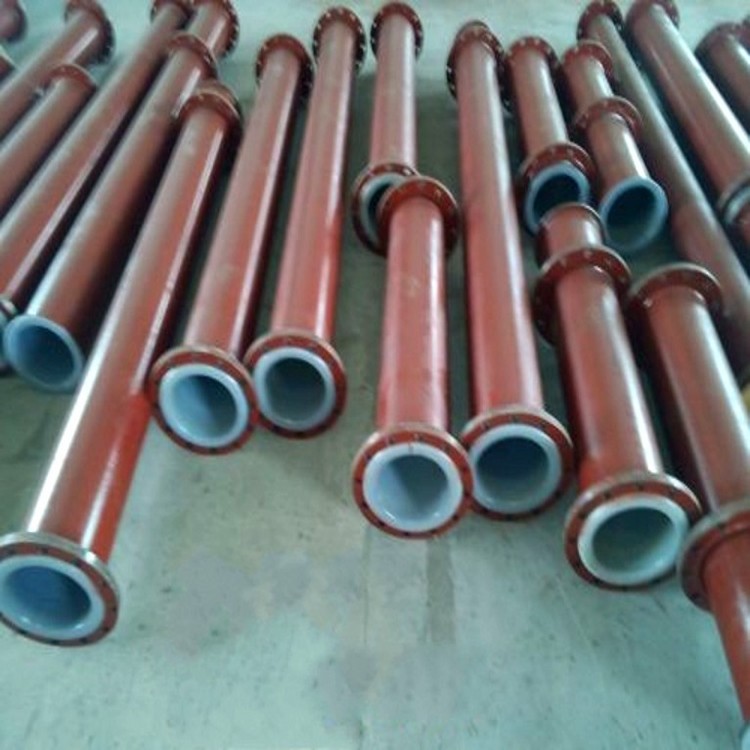

    我公司襯塑管道是采用熱滾塑工藝制作而成，是選普通碳鋼為母材，內(nèi)襯PE、PO、F4產(chǎn)品，我公司制作襯塑管道對產(chǎn)品嚴(yán)格把關(guān)，在制作工程中注意一下問題：

1.塑粉不得有鐵銹（屑）、木塊、紙屑等有害雜質(zhì)，*要時需過篩。

2.長度在500mm以上的需在滾動輥上滾塑，到溫度*到滾塑溫度*可加料。

3.加料前應(yīng)先把法蘭密封面成型工裝加緊在法蘭上，加料采用加料管，加料應(yīng)均勻一致。在停車情況下加料，加料后*即轉(zhuǎn)動。

4.滾塑時間一般為2～15分鐘，一般管徑越大、壁厚越大時間越長，DN150以下控制在5分鐘以內(nèi)。

5.滾動輥圓周速度宜控制在40轉(zhuǎn)/分以內(nèi)，但不低于2轉(zhuǎn)/分。一般管徑越大速度越慢。

6.停轉(zhuǎn)時，卸下密封面工裝后一次找平（用涼的平整胎壓平整）并冷卻塑層，直至密封面光亮，光滑，凝固。冷卻時需轉(zhuǎn)動，防*可能因溫度局部過高而流淌影響使用及美觀。

7.法蘭拐角等較厚地方可采取濕布、噴霧等方法在外部快*降溫。局部降溫速度不宜太快，冷卻水等不得接觸襯層，防*襯層收縮過大，引起分層或剝離。時間一般不*2min，且滾動架上轉(zhuǎn)速 應(yīng)低于 30轉(zhuǎn)/分。

8.在滾塑成型及冷卻過程中應(yīng)隨*檢查表面質(zhì)量，及時修補缺陷，如時間*20分鐘(已凝固)則禁止修補。

9.表面稍微粗糙或平面度稍微起伏可用火焰或加熱爐均勻加熱，但避免因局部溫度過高或燃燒而成黃色。

10.整體塑化不均、大部分表面粗糙、較大折皺、明顯變色、有明顯的厚度分界線、厚度不均、明顯氣泡、砂眼、密封面起伏*20%、有兩處以上雜質(zhì)斑點等一律除塑料襯層后返工。

11.管件和小于500mm的管道采用搖擺式滾塑機，做圓周運動至少10周，時間為3～10分鐘。加緊法蘭和法蘭密封面成型工裝時要對正，拆卸時保護好密封面。

12.罐體（無妨礙成型的部件）或管道管件（一般DN>500），采用火焰加熱成型。襯層在5mm以上時可考慮菱型金屬網(wǎng)增強。

13.火焰加熱的罐體或管道管件應(yīng)在旋轉(zhuǎn)平臺上加熱，殼體受熱應(yīng)均勻，預(yù)熱溫度至少*到220℃，厚度較薄者溫度稍高但不宜*280℃，*到預(yù)熱溫度后至少10分鐘才可加塑粉成型。

14.為使粉料分布均勻可輕微震動；如加料過多，應(yīng)及時清出，以免造成表面粗糙或厚度不均、融流痕跡影響表面質(zhì)量。
