永成旁通式孔板流量計為煤礦而準備

永成礦山生產的旁通式孔板流量計為煤礦而定制，井下所需的礦用產品種類繁多，我們是為煤礦打造瓦斯泵站附近安裝的放水器裝置包括：負壓自動放水器、正壓自動放水器、負壓自動排渣放水器等。節流裝置包括：孔板流量計、無阻力流量計等。一通三防裝置包括：水封式阻火泄爆裝置、防回火裝置、防逆流裝置等。除了這些常用的定制款還有新型的礦用設備，詳細介紹請找杜唯。

用途

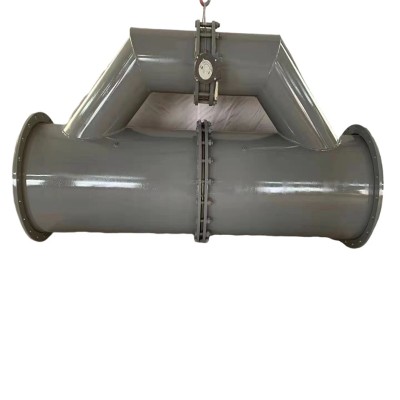

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內管相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。

工作原理

1、旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實現對流體質量流量的測量。
 2、孔板以內孔銳角線來保準確度，因此對磨蝕、磨損、結垢、臟物等問題很靈敏，長期使用J度難以保，需買年定期拆下檢修一次，以保產品的使用效果與測量準確度。

旁通式孔板流量計可根據用戶要求在設和生產中曾加旁路，并在旁路上安裝閥門。測量瓦斯管路流量時，將橋式管段中的閥門關閉，使介質完通過孔板來達到測量的目的；正常瓦斯抽放時，為減小抽放阻力，將橋式管段中的閥門開啟。

永成旁通式孔板流量計為煤礦而準備
