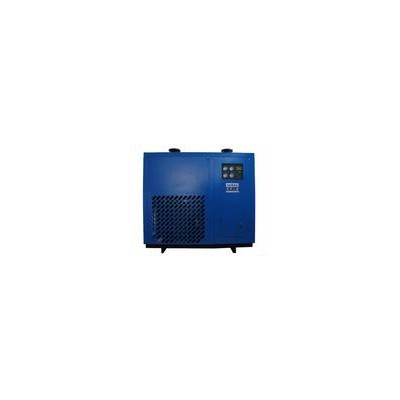

高壓干燥機

【2】我公司國產品牌濾芯均為自制替代濾芯，濾材采用德國進口HV公司濾材，注冊商標“佳潔”，本公司涉及的其它品牌均無品牌意義，只是作為型號參照和使用參考。

高壓干燥機 齊全、工作可靠、性能穩定，可實現在線清洗（CIP）或蒸汽消毒滅菌（SIP），各項技術指標都能滿足生物制品和藥品凍干生產的需要。相比之下，國外凍干設備的品種規格比國內多，配套設備齊全， 節能型結構比較精致，連續式凍干設備生產量大。為保證凍干產品的質量和節能，常采用凍干設備與其它干燥設備組合在一起的組合凍干設備，例如噴霧凍干設備。在未來，如何在保證產品質量的前提下， 提高冷凍干燥效率，縮短干燥時間，節約能源將是廣大凍干行業工作者的目標。6 加工工藝凍干加工工藝對于某些生物制品、藥品的制造起到關鍵性作用。如麻疹疫苗和卡介苗凍干前在保冷情況下的有效期 只有 3 個月，而卡介苗的安全試驗就需耗時 2 個月才能完成。凍干工藝使卡介苗的活菌數經 4~5 年存放后仍保持在合格水平。凍干工藝生物制藥中主要應用于生物、生化制品、中藥注射劑制品和熱不穩定 的抗生素類制品的生產。7 工作原理壓縮空氣中水蒸氣的量是由壓縮空氣的溫度決定的：在保持壓縮空氣壓力基本不變的情況下，降低壓縮空氣的溫度可減少壓縮空氣中的水蒸氣含量，而多余的水 吸附式干燥機 一、基本定義 吸附式干燥機是利用吸附劑（活性氧化鋁、硅膠、分子篩）吸附水分的特性來降低壓縮空氣中水分的含量，一般來說可以使出口 氣的露點達到-40度以上。 二、工作原理 吸附式干燥機是通過"壓力變化"(變壓吸附原理）來達到干燥效果。由于空氣容納水汽的能力與壓力成反比，其干燥后的一部分空 氣（稱為再生氣）減壓膨脹至大氣壓，這種壓力變化使膨脹空氣變得更干燥，然后讓它流過未接通氣流的需再生的干燥劑層（即 已吸收足夠水汽的干燥塔） ，干燥的再生氣吸出干燥劑里的水份，將其帶出干燥器來達到脫濕的目的。兩塔循環工作，無需熱源， 連續向用戶用氣系統提供干燥壓縮空氣。 三、注意事項 進塔空氣含油量應控制在0.01mg/m3以下；鑒于無油空壓機還不能做到真正無油，為防止微量油分在吸附床中累積（這種累積 是很快的） ，干燥器進氣口裝設除油器是必要的; 低于額定值時，應進行容量修正; 微熱再生吸干機應在額定溫度壓力條件下使用，當進氣溫度高于或進氣壓力 微熱再生吸干機與活塞式空壓機連用時，應前設穩壓儲氣罐，以消除脈動氣流對吸附劑高速?zèng)_擊; 切忌刻意“節能”而減少再 生氣耗（包括再生氣量和加熱功率） ；當有“冷干機前置”時，微熱再生吸干機與冷干機的連接，只要場地許可，應盡量分體安 裝，以減少空氣壓降，改善冷干機通風條件及便于日常的維護檢修; 耗能不會比加熱再生高，而它的露點更低，更穩。 四、幾種形式 按吸附劑再生方式來分類，主要可分為無熱再生微熱再生吸干機和有熱再生微熱再生吸干機兩種。由于無熱微熱再生吸干機是按 等溫吸附工作，又稱“變壓吸附”有熱微熱再生吸干機是按等壓吸附工作，又稱“變溫吸附”。在實際使用中還有一種叫微熱式 干燥機，從形式上看，微熱式再生干燥機也是對再生氣體進行加溫，但是由于它使用的再生氣體是來自本身的含水量很低的干燥 空氣，因此它也是屬于“變壓吸附”干燥機。 供氣量充分時，應將無熱再生干燥機列入，它的綜合五、性能優點 。 1） 人性化設計：科學合理結構設計，外型新穎，美觀大方，長期高效，性能穩定，操作、維護、保養方便，安裝簡便（無基礎） 2） 采用變壓吸附的工作原理循環周期可根據工況進行編程，出廠標準設置10min。可根據客戶需求合理選配多種控制模式，如： PLC 控制、遠程監控、露點顯示及信號傳輸功能。 3） 簡體內壁作專業的防銹處理，10年不銹蝕。 4） 靈活穩定的氣動閥，工作可靠，壽命使用長。 5） 吸附劑充填量極為充裕，大容量的干燥劑床保證了空氣與干燥劑有充足的接觸時間，使干燥劑能充分吸收水份，達到穩定的 出口露點。保證出口空氣露點的穩定，除水效果。 6） 品質優良的消音器，有效的降低產品噪音，具有壓力保護功能，提升產品安全性。 7） 保持吸附筒內空氣合適的流速，既可確保壓縮空氣與吸附劑充分接觸，亦可防止吸附劑移動和粉化。 8） 產品獨特設計，氣流脈沖小，氣壓平穩無波動，吸附劑破碎大大降低，出口氣含粉塵少。吸附式干燥機運用了高級的化工科技， 其原理為將飽和的壓縮空氣利用水分和空氣分子體積之不同采用了氣體凈化專用分子篩來 過濾除壓縮空氣中的飽和水蒸汽，可輕易的將水分子吸附在分子篩顆粒內，再利用再生方法來還原分子篩，其壓縮空氣點將可輕 易達到-40無熱再生吸附式干燥機參數 Working condition and technical data 再生氣量（Purge air): ≤12～ 15% 工作壓力（Working pressure): 0.6～1.0MPa 進氣含油量（Inlet oil content): ≤0.1mg/m3 成品氣壓力露點（Outlet air pressure dew point): -20～－40℃干燥劑（Desiccant): 活性氧化鋁（Activated aluminum）或分子篩（Molecular siere) 工作周期（Working periods): 4～20min 進氣溫度（Inlet temperature): 0～45℃ 項目 型號 CM-1WR CM-2WR CM-3WR CM-6WR CM-10WR CM-13WR CM-15WR CM-20WR CM-30WR CM-40WR CM-50WR CM-60WR CM-80WR 空氣處理量 （Nm3/min) 加熱功率（Kw) 空氣進出口徑 長（mm) 外形尺 寸 寬 1.2 2.4 3.8 6.5 10.7 13.5 17 23 33 45 55 65 85 1.2 DN25 710 375 1.5 DN25 710 375 1120 2 DN40 850 475 1500 3 DN50 1000 480 1900 4 DN50 1250 630 2000 5.5 DN65 1250 630 2240 5.5 DN65 1250 630 2240 6 DN80 1250 710 2400 7.5 8.5 DN100 10 12 DN125 15 1300 750 2500 1400 850 2500 1800 900 2500 1800 1000 2500 2240 1120 2800 高 1060 重量 （Kg）

維護保養： 1、概述 在應用許多類似于精密電子行業或高精密儀表的運用上,因?yàn)楣に囈笮鑼嚎s空氣中的壓力露點降到0℃以下時,因冷凍式干 燥機的壓力露點低于0℃時會出現管路結冰的現象,此時采用冷凍式干燥已不能滿足工藝的要求,我司在引進先進的冷凍式干燥機 制造技術同時,也引進了無熱式吸附式干燥機的制造技術,其低露點溫度可達-70℃；同時采用優質的材料如進口不銹鋼氣動閥、 不銹鋼單向閥等制造,避免管路的污染,提高空氣品質。在引進和吸收的同時結合國內的運用經驗,為降低無熱式干燥機的氣耗問題 而衍生微熱式干燥機及組合式干燥機,以降低壓縮空氣的耗氣量,低耗氣量可達5%。以滿足不同用戶的需求。 2、無熱式干燥機的產品流程圖及工作原理3、微熱式干燥機的產品流程圖及工作原理4、無熱式組合干燥機的產品流程圖及工作原理 機臺工作原理參考冷凍式干燥機及無熱吸附式干燥機工作原理,采用組合式其再生風量低可降至5%. 5、吸附式干燥機基礎知識 ①什么是吸附？吸附作用是如何發生的？吸附就是物質在兩相交界面上濃度自動發生變化的現象。 一切固體都具有不同程度的將其周圍介質的分子、原子、或離子吸附到自己表面的能力。從熱力學觀點來說，固體表面之所以能 吸附其它介質， 是因?yàn)楣腆w表面有過的能量—物理上稱作“表面自由焓”， 它具有吸附其它物質而達到降低自身表面能量的趨勢。 ②什么是吸附劑？什么是吸附質？ 對特定介質有明顯吸附作用的物質稱為“吸附劑”。被吸附的物質稱為“吸附質”在一定條件下，吸附劑的表面積越大，它的吸 附能力越強。因此為了提高吸附劑的吸附能力，必須可能增大吸附 ③什么是壓縮空氣吸附式干燥機？它有什么特點？ 壓縮空氣干燥機是利用吸附劑在常溫下對空氣中水蒸氣有較大吸附量的特點制成的壓縮空氣干燥設備。 特點是經吸附式干燥機處 理后的壓縮空氣露點更低，含水量更少，但耗能更多。 ④吸附式干燥機常用的吸附劑有哪些？ 常用的吸附劑有：硅膠、活性氧化鋁、分子篩
