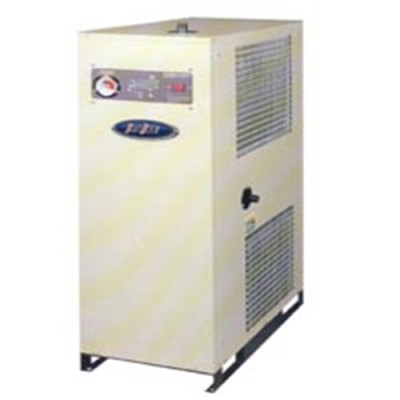

冷凍式干燥機

【2】國產品牌濾芯均為我司生產的替代原廠品牌濾芯，其過濾濾材采用德國原裝進口HV公司產品，注冊商標為“佳潔”牌。本公司涉及的其它品牌均無品牌意義，只是作為產品型號參照和客戶選型對照使用。進口濾芯和過濾器為原裝進口，有防偽標志。我司長期為國內各大企業貼牌生產各種款式的壓縮空氣精密過濾器濾芯。歡迎來電咨詢！

冷凍式干燥機，冷凍式干燥機選型，冷凍式干燥機概述

冷凍式干燥機，冷凍式干燥機選型，冷凍式干燥機概述

冷凍式干燥機，冷凍式干燥機選型，冷凍式干燥機概述

空氣經壓縮后變成高溫、高壓潮濕的氣體，這些含有大量水份、油份、塵埃的壓縮空氣如不有效去除，將會直接影響您的產品品質、生產成本和經濟效益。

通常的方法：如用水降溫或一般凈化器等雖然能去除部分的水滴，但更多的、水、塵?；旌衔锸且詺怏w狀態隨壓縮空氣流動，必須用強冷分水方式才能使得氣水混合物有效分離。  冷凍式干燥機正是基于這一原理而專業制造去除壓縮空氣中水份的機器，通過冷凍式干燥機將壓縮空氣中氣態的水、油、雜質混合物冷卻到臨界溫度（即結露溫度-露點），并通過獨特設計的旋風分離器將水和氣體分離而自動排出。

冷凍式干燥機是理想的壓縮空氣凈化設備，它具有能耗低、體積小、重量輕、運行穩定，維護及維修簡便等特點。正是由于含這些特點，冷凍式干燥機廣泛應用于噴涂、氣動設備、電子、塑膠、儀器、儀表制造、化工、食品、醫藥、家具、紡織等行業。FCS系列冷凍式干燥機主要有風冷式冷凍干燥機、水冷式冷凍干燥機和吸附式干燥機。

一：為什么要選擇冷凍干燥

　　傳統的干燥會破壞細胞，引起材料皺縮，在冰凍干燥的過程中樣品的結構不會被破壞，因?yàn)楣腆w成份被在其位子上的堅冰支持著。在冰升華時，他會留下孔隙在干燥的剩余物質里。這樣就保留了產品的生物和化學結構及其活性的完整性。  　　在實驗室中，凍干有很多不同的用途，他在許多生物化學與制藥應用中是不可缺少的，它被用來獲得可長時期保存的生物材料，例如微生物培養、血液、酶、藥品，除長期保存的穩定性以外，還保留了其固有的生物活性與結構。為此，凍干被用于準備用做結構研究（例如電鏡研究）的組織樣品，冷凍干燥也應用于化學分析中，它能得到干燥態的樣品，或者濃縮樣品以增加化析敏感度。凍干使樣品成分穩定，也不需改變化學成分，是理想的分析輔助手段。

二：冷凍干燥的實現

　　冷凍干燥可以自然發生，在自然情況下，這一過程緩慢而且不可預測。通過冷凍干燥系統，人們改進，細分了很多步驟加速了這一過程。  　

　三：冷凍干燥系統的組成  　　

1.干燥室或者多歧管  　　

2.抽真空系統：用于克服阻礙因素和加速氣體流動  　　

3.熱源：提供能量  　　

4.低溫冷凝器：用于使蒸氣壓差大化并捕捉蒸汽使之凍結，避免水蒸汽污染真空泵。

四：冷凍干燥過程的步驟

　　1.預凍：為接下來的升化過程準備樣品。  　　

2.初級干燥：在此過程中冰升化而不融化。  　　

3.次級干燥：在此過程中，固體物質的殘留水分被除去，從而留下干燥樣品，這一步驟對保存樣品的穩定性非常重要。

佳潔FCS風冷式冷凍式干燥機型號以及參數

型號                          處理風量m3/min          耗電量    電源(V)                  空氣出入管管徑

FCS-7.5AC                    1                                                315                    220V                                    0.75寸

FCS-10AC                      1.5                                          365                    220V                                        1寸

FCS-15AC                      2.0                    415                    220V                                        1寸

FCS-20AC                          2.5                    475                    220V                                      1.5寸

FCS-30AC                        3.8                                          955                    220V                                        1.5寸

FCS-50AC                        6.5                                          1320                  220V                                          2寸

FCS-75AC                      8.8                                          2270                  220V                                        2.5寸

FCS-100AC                  13.5                                        2700                380V                                            3寸

FCS-150AC                  20                                            4170                  380V                                            F3寸

FCS-200AC                    28                                          4480                  380V                                            F4寸

1、大使用條件：    A入口溫度80度      B環境溫度38度      C空氣壓力小于40公斤

佳潔FUS風冷式冷凍式干燥機型號以及參數

型號                          處理風量m3/min          耗電量    電源(V)                  空氣出入管管徑

FUS-7.5AC                    1                                                315                    220V                                    0.75寸

FUS-10AC                      1.5                                          365                    220V                                        1寸

FUS-15AC                      2.0                    415                    220V                                        1寸

FUS-20AC                          2.5                    475                    220V                                      1.5寸

FUS-30AC                        3.8                                          955                    220V                                        1.5寸

FUS-50AC                        6.5                                          1320                  220V                                          2寸

FUS-75AC                      8.8                                          2270                  220V                                        2.5寸

FUS-100AC                  13.5

公司名稱：杭州佳潔機電設備有限公司 地址： 杭州市江干區臨丁路1191號（嘉德威工業園B幢）

電話：0571-85047316  傳真：0571-86465021

手機：13456789955

E-mai:zsp615@163.com  網址：zjfiler.cn

聯系人；潛龍軍

冷凍式冷干機的使用

[2]正確使用冷凍式冷干機是獲得所需露點壓縮空氣、節約再生能耗及延長設備使用壽命的重要前提。

1、 冷干機配置

冷干機很少單獨使用，幾乎在所有氣動管網中冷干機都是與過濾器配套使用的。這既是滿足用氣質量的需要，也是冷凍式冷干機本身正常工作的需要。一個典型的 冷凍式冷干機的系統在冷凍式冷干機進氣口前設置了二臺過濾器，在排氣口后設置了一臺過濾器，它們的作用分別是:

(1) 主管路過濾器。它的作用是除去壓縮空氣進氣中粒徑較大的液態水滴和因體顆粒。冷干機如果長期處于大量液態水及固體雜質的狀態下，將逐漸降低除濕能力。所以除水過濾器的設置非常必要，其精度一般在3～25μm間選取。 推薦選用本公司JHF9級過濾器。

(2) 油霧過濾器。如果進入冷干機的空氣中含有大量的油膜，會降低冷干機中換熱器的換熱效果，長期以往，冷干機的除水效果必將大打折扣，出口露點同時也會上升。一般空壓機的排氣含油量(油霧及油蒸汽)都在幾十ppm以上，即使是國產無油空壓機的排氣含油量也難以做到無油， 只有當空壓機排氣無油時(如離心式空壓機)，才可以不用除油過濾器。推薦選用本公司JHF7級過濾器。

(3) 微油霧過濾器。 經冷干機處理后去除了絕大部分水分，但由于各種原因空氣中可能還存在一定的雜質，或達不到工藝上要求的空氣質量，此時就需要在冷干機出口處再安裝一個過濾器。推薦選用本公司JHF7級過濾器。

2、 額定使用條件

在額定流量下，迸氣的溫度和壓力對冷干機使用效果影響很大。

(1) 過高的進氣溫度使空氣中飽和含水量增加。按標準，進入常溫型冷干機的空氣溫度應在45℃以下，鑒于現有空壓機的排氣溫度較難達到這一標準(特別在高溫季節或通風條件不好的情況下)，在 冷干機前設置后部冷卻器或選用高溫型冷干機是有必要的。

(2) 壓縮空氣壓力過低給冷干機造成的負影響體現在兩個方面：一方面低壓空氣的飽和含水量比高壓時多，使冷干機工作負荷增加；另一方面由于密度降低，壓縮空氣通過 吸干機時的實際流量增大，這等于增加了冷干機的處理量，從而導致成品氣露點上升。

(3) 與所有機械、動力設備一樣，冷凍式冷干機的實際處理量控制在額定處理量的70％～80％范圍內是比較合理的。

(4) 冷凍式冷干機若長期處在低負荷狀態下運行是很不經濟的，因?yàn)檫@將增加能耗成本。凡有可能出現較長時間“大馬拉小車”的場合，除了對冷干機本身實施可行的節能措施外，在系統設計時，采用兩臺或兩臺以上較小容量的 冷凍式冷干機并聯使用比單臺大容量冷凍式冷干機更適宜于負荷調度，技術經濟性及安全保障程度也更高。

(5) 冷凍式冷干機筒體一般都屬于壓力容器，在設備服役期內應嚴格按壓力容器的有關規程進行管理和使用。

3、 制冷系統

冷干機是靠冷凍原理工作的，所以制冷系統對設備的正常運行至關重要。

(1) 在制冷系統中，制冷壓縮機是冷凍式冷干機的動力源及心臟，為確保產品可靠和穩定的使用效果，避免壓縮機漏氟，應選用高質量的制冷壓縮機。本公司的冷干機全部選用制冷壓縮機。為保護制冷壓縮機，用戶在使用過程中，要避免制冷壓縮機受到強烈的碰撞、振動、傾覆。

(2) 如選用風冷型冷干機，則一定要注意環境溫度不能太高，而且空氣中不能有太多的灰塵，要保證通風口通風通暢。如選用水冷型冷干機，一定要保證水源中不能有太多的雜質和污垢，如不質不好應考慮安裝水質過濾器。

4、 環境影響

安裝環境對冷凍千燥機使用效果的影響是眾所周知的:

(1) 環境溫度過高會影響冷干機的吸附效 果，尤其是風冷型冷干機。在一定范圍內，環境溫度過高會造成風冷凝器冷凝效果變差，造成冷媒低壓居高不下，影響制冷效果，進而影響出口空氣露點。

(2) 環境溫度過低給冷凍式冷干機造成的負面影響比高溫環境更明顯。注意冷干機所處的環境溫度不宜低于10℃，以免冷凍機油補充不及時，造成制冷機缺油燒毀。
