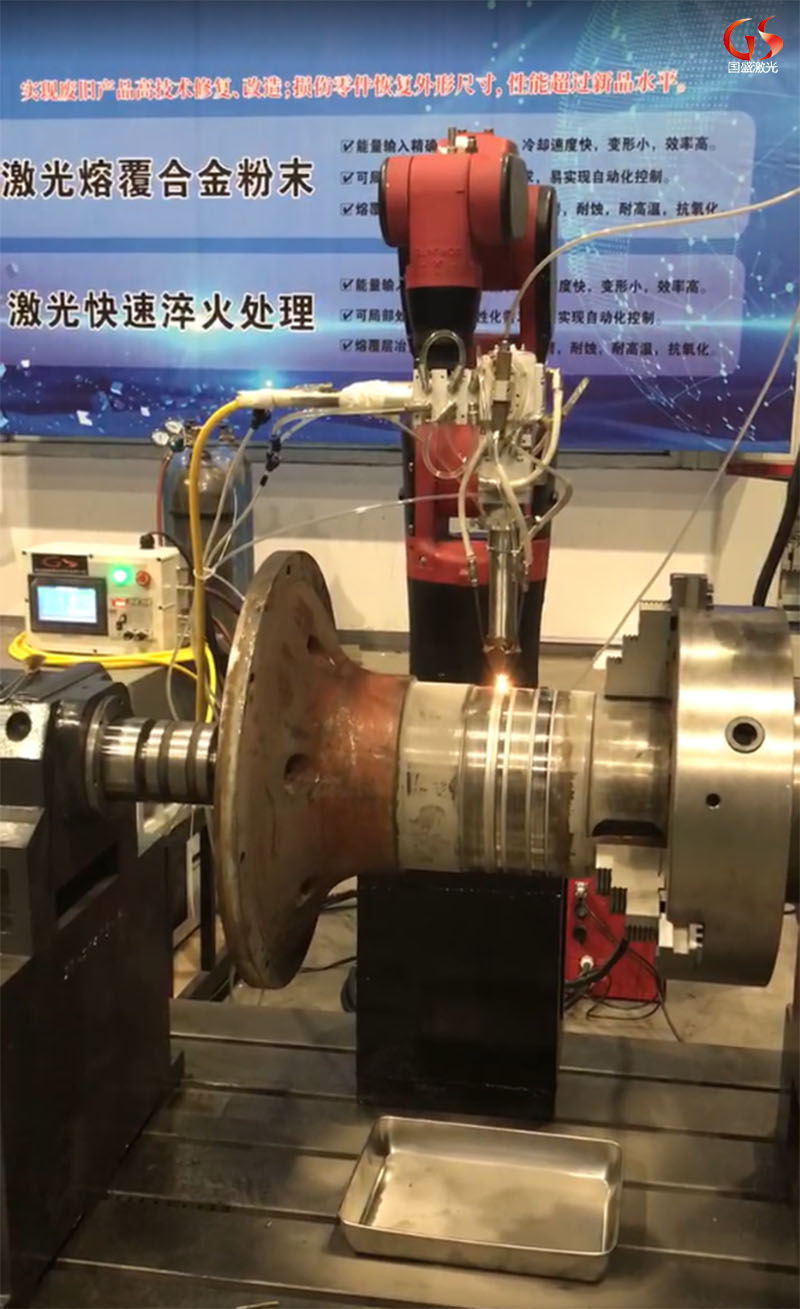

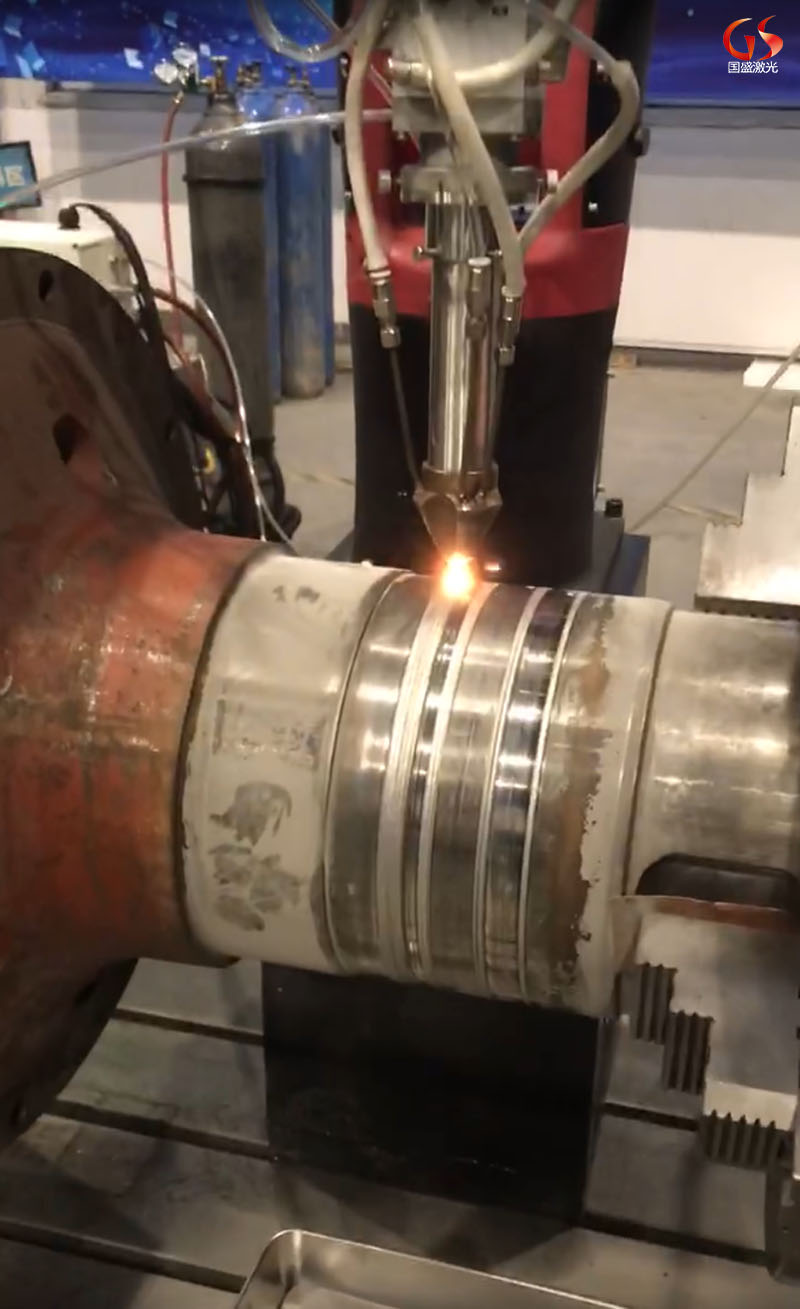

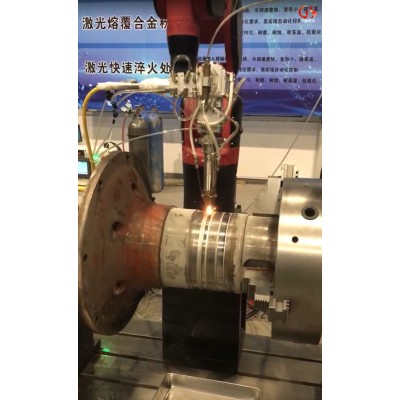

鋼廠轉子激光熔覆修復

　在鋼鐵工業中，轉子的穩定運行直接關系到生產效率和設備壽命。然而，長期高負荷運轉會導致轉子軸頸、密封面等關鍵部位出現磨損、腐蝕甚至裂紋。傳統修復方法如堆焊、熱噴涂等存在熱影響區大、結合強度不足等缺陷，而激光熔覆技術以其精準、高效、低變形的特點，正成為鋼廠轉子修復的革命性解決方案。

　　一、激光熔覆技術的核心原理與優勢

　　激光熔覆通過高能激光束在基體表面形成微熔池，同步送入合金粉末使其與基體實現冶金結合。相較于傳統工藝，其優勢顯著：

　　1、熱輸入精準可控：激光能量密度高達10^6W/cm2，熱影響區僅0.1-0.5mm，避免傳統焊接導致的基體變形(某鋼廠修復Φ800mm轉子軸頸后跳動量<0.03mm);

　　2、材料兼容性強：可采用鎳基合金(如Inconel 625)、鈷基合金(Stellite 6)或鐵基粉末，根據工況定制耐磨、耐蝕或抗疲勞涂層;

　　3、結合強度突破：冶金結合強度達400MPa以上，遠超熱噴涂的機械結合(約50MPa)，某案例顯示熔覆層在600℃工況下使用壽命延長3倍;

　　4、數字化集成：配合工業機器人可實現復雜曲面自動化修復，某項目采用6軸機器人+視覺定位系統，將修復效率提升40%。

　　5、復合性能提升：某鋼廠實踐顯示，經激光熔覆修復的軋機轉子，表面硬度可達HRC58-62，使用壽命較新品提升30%以上。

　　二、鋼廠轉子典型損傷與修復方案

　　1、軸頸磨損修復

　　某大型軋鋼機組轉子軸頸因潤滑油污染導致0.8mm深劃痕。采用以下工藝：

　　預處理：車削去除損傷層，丙酮超聲清洗;

　　熔覆參數：IPG 4000W光纖激光器，搭接率50%，送粉量12g/min(鐵基合金粉末含Cr18%、Mo2.5%);

　　后處理：數控磨床精加工至Ra0.4μm。

　　修復后硬度達HRC55，運行18個月無異常，較傳統鍍鉻修復成本降低60%。

　　2、葉輪端面腐蝕修復

　　高溫煙氣腐蝕導致某燒結風機葉輪端面產生蜂窩狀蝕坑。創新方案包括：

　　梯度材料設計：底層用NiCrAlY打底(提高結合性)，表層為CoCrW抗蝕合金;

　　惰性氣體保護：動態氬氣艙控制氧含量<50ppm，避免氧化夾雜;

　　在線監測：Pyrometer實時監控熔池溫度波動在±15℃內。

　　修復件通過720小時鹽霧試驗，腐蝕速率降低至原件的1/7。

　　三、關鍵技術突破與行業案例

　　1、殘余應力控制

　　通過有限元模擬優化掃描路徑，某項目采用分形掃描策略使殘余應力降低38%，結合超聲沖擊后處理，疲勞壽命提升至新件的90%。

　　2、復合增材制造

　　寶武集團某項目將激光熔覆與CNC加工集成，在轉子榫槽部位同步修復+精加工，實現"損傷識別-三維建模-熔覆加工"全流程48小時內完成，較傳統返廠維修縮短70%工期。

　　3、智能質量檢測

　　鞍鋼引入在線光譜分析系統，實時監測熔覆層成分偏差(如Cr含量波動≤0.8%)，配合X射線探傷確保零缺陷，良品率從82%提升至99.6%。

　　4、壽命評估模型

　　建立基于斷裂力學的剩余壽命預測算法，輸入熔覆層殘余應力、硬度梯度等數據，可準確預測修復部件的服役周期。

　　四、經濟效益與行業應用前景

　　對比數據顯示：

　　1、 成本方面：激光熔覆修復費用約為新件采購價的20-35%

　　2、能效方面：耗電量僅為電鍍工藝的1/5

　　3、環保效益：杜絕六價鉻等污染物排放

　　結語

　　激光熔覆技術正在重塑鋼廠設備維護體系。從應急維修到預防性再制造，其"微創修復"理念不僅保障生產連續性，更推動鋼鐵行業向綠色智能制造轉型。未來隨著數字孿生、AI工藝優化等技術的融合，"即損即修"的現場服務模式將成為行業新標準。
