主要性能指標

• 2 條模擬通道和 4 條模擬通道型號

• 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬型號

• 帶寬可以升級 (高 1 GHz)

• 高 5 GS/s 采樣率

• 所有通道上 10 M 記錄長度

• >280,000 wfm/s 波形捕獲速率

• 標配無源電壓探頭，3.9 pF 容性負載和 250 MHz 或 500 MHz 或1 GHz模擬帶寬

• 頻譜分析儀 (選配)




• 頻率范圍: 9 kHz - 1 GHz (標配)或 3 GHz (選配)

• 超寬捕獲帶寬，高可達 3 GHz

• 任意函數發生器 (選配)




• 13 種預先定義的波形類型

• 50 MHz 波形發生

• 128 k 任意波形發生器記錄長度

• 250 MS/s 任意波形發生器采樣率

• 數字通道 (選配)




• 16 條數字通道

• 所有通道上10 M 記錄長度

• 121.2 ps 定時分辨率

• 串行總線解碼、觸發和搜索(選配)




• 串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準

• 數字電壓表/頻率計數器 (產品注冊后免費)




• 4 位 DC, AC RMS 和 DC+AC RMS 電壓測量

• 5 位頻率測量

技術數據

除另行指明外，所有技術數據都是有保障的數據。除另行指明外，所有技術數據均適用于所有型號。

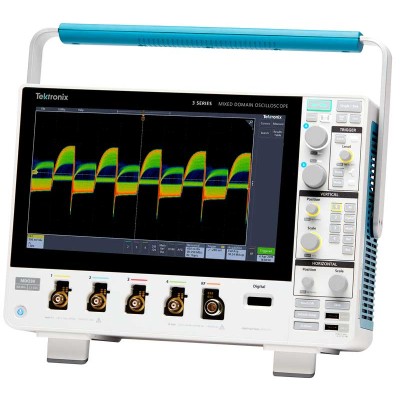

• MDO32

• 混合域示波器，帶有兩條模擬通道、一個輔助觸發輸入、一個1 GHz頻譜分析儀、一個頻譜分析儀輸入和一個邏輯分析儀輸入

• MDO34

• 混合域示波器，帶有 4 條模擬通道、一個1 GHz頻譜分析儀、1 個頻譜分析儀輸入和 1 個邏輯分析儀輸入

標配附件

探頭

• 1 GHz 型號

• TPP1000，1 GHz 帶寬，10X，3.9 pF。每條模擬通道一只無源電壓探頭

• 350 MHz 和 500 MHz 型號

• TPP0500B, 500 MHz 帶寬, 10X, 3.9 pF。每條模擬通道一只無源電壓探頭

• 100 MHz 和 200 MHz 型號

• TPP0250, 250 MHz 帶寬, 10X, 3.9 pF。每條模擬通道一只無源電壓探頭

• 配備 3-MSO 選項的任何型號

• 一只 P6316 16 通道邏輯探頭和附件

附件

• 071-3608-00

• 安裝和安全說明，印刷手冊（翻譯成英語、日語和簡體中文）

• 016-2144-xx

• 附件包

• -

• 電源線

• -

• 校準證書，可溯源美國國家計量學會和 ISO9001 質量體系認證標準

保修

三年保修，涵蓋 3 系列 MDO 儀器上所有部件和人工。一年保修，涵蓋隨附探頭的所有部件和人工。

第 2 步 增加選項，配置 3 系列 MDO

儀器選配

所有 3 系列 MDO 儀器都可以在出廠時預先配置以下選項：

• 3-AFG

• 任意函數發生器，帶有 13 種預先定義的波形和任意波形發生功能。

• 3-MSO

• 16 條數字通道；包括 P6316 數字探頭和附件。

• 3-SA3

• 頻譜分析儀；頻率范圍從 9 kHz ~ 3 GHz，捕獲帶寬高 3 GHz。

• 3-SEC

• 增強了儀器安全性，通過密碼保護控制，開啟/關閉所有儀器端口和儀器固件更新功能

帶寬選件

選擇串行分析選項，進而選擇當前所需的串行支持。可以以后再購買升級套件，進行升級。

• 3-BW-100

• 100 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀

• 3-BW-200

• 200 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀

• 3-BW-350

• 350 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀

• 3-BW-500

• 500 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀

• 3-BW-1000

• 1 GHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀
