咸寧抗震支架/消防管道抗震支架/給排水管道抗震支架項目案例

咸寧建筑機電管線抗震支架/咸寧抗震支架/咸寧消防管道抗震支架/給排水管道抗震支架項目案例，湖北協力得工程科技有限公司在湖北咸寧合作的抗震支架案例有，嘉魚穩健項目、穩健（嘉魚）科技產業園項目占地面積445.95畝，建筑總面積約26萬平方米，總投10億元。新建水刺車間、漂染車間、濕巾車間、消毒產品（消毒液、消毒片）車間、十萬級成品車間、滅菌車間、倉庫、電商發貨區、實驗研發中心、綜合樓、水處理設施等。咸寧機電管線抗震支架-本產品品名：抗震支吊架

（咸寧單管側縱向抗震支架-咸寧機電管線抗震支架）

本產品專為中國各地區發生地震時防止建筑機電安裝設備及管線，在強烈振動過程出現設備或管線位移及掉落而設計的一款產品；本產品采用多個不同的力學角度零部件及主C型鋼材（Q235B），和特殊設備加工而成的一種產品，能夠可靠與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施，由錨固體、加固吊桿、抗震鏈結構件及抗震斜撐組合而成；

本產品在組合安裝使用前必須根據當地區域歷史最地震烈度再提高一度的原則進行使用組合，在組合安裝使用前必須由專業工程師親臨施工現場，對所需要安裝抗震支吊架的設備及管線，的體型、靜動態重量、現場安裝條件等進行勘察測量會圖。

應用領域：本產品用于：民用住宅、辦公樓、廠房，公建港口碼頭、發電站（含水、煤、核、光伏）、航站樓、火車站、汽車站、體育館、學校等，公共設施的給排水工程、電氣工程、消防工程、暖通空調工程、輸油工程、燃氣工程的設備及管道。

咸寧抗震支吊架的特點抗震支吊架主要承擔管線水平方向的載荷抗，在安裝形式上利用了三角形的穩定性原理，把地震時的縱向力和橫向力進行綜合承載，改變管線系統動力特性由柔變剛。使設備、管道更牢固，減少因地震引起的次生災害。

a.布設抗震支吊架，改變管線系統動力特性，由柔變剛，地震作用下響應明顯變小；b.改變抗震支吊架處的重力吊架的受力，進而改變其設計、選型、加勁、錨固等；c.抗震支吊架分縱向、橫向支吊架，其受力、布設、錨固等涉及地震工程、結構工程、機械工程、給排水等多學科多領域知識。

咸寧機電管線抗震支架-咸寧抗震支架優點

a.組合式構件、裝配式施工，整齊、美觀、大方

b.受力可靠、穩定，可抵抗地震作用

c.安裝速度快，施工工期短

d.使用壽命長，后期維護方便

e.良好的通用性

f.環保

（咸寧建筑機電管線抗震支架-咸寧抗震支吊架安裝）

咸寧抗震支吊架系統安裝指導

1. 設計要求：

本工程采用抗震支吊架系統，請根據深化設計提供的圖紙及安裝材料表等進行安裝。

2. 材料要求：

符合 CJ/T476-2015《建筑機電設備抗震支吊架通用技術條件》及 CECS 420:2015《抗震支吊架安裝及驗收規程》

1) 槽鋼及全螺紋吊桿：槽鋼無明顯變形，兩端切口應保持齊平，無切割傾斜現象。全螺紋吊桿無嚴重變形，外螺紋無明顯損壞現象

2) 連接件及管卡：連接件無明顯變形及表面磨損現象，鍍層均勻；有焊接的零件，焊縫應平整，無氣泡現象。管卡弧形需勻稱無變形現象，焊接處符合相關質量標準。

3) 其他材料：彈簧螺母、六角螺栓（8.8 級）、六角螺母、內襯墊、噴鋅劑等。

3. 安裝工具：

1) 三相切割機、水平校準儀、扭力扳手及套筒配件

2) 六角開口扳手（14、16、18、19、24）、錘子、卷尺、手磨機

3) 卷尺、線墜、角尺

4. 施工條件：

1) 建筑土建施工基本完成，機電安裝條件已經具備（或已基本安裝完成）的情況下即可開始抗震支吊架的安裝。

2) 安裝時應確認工作面是否具備安裝支吊架的條件

3) 具體工期依據工程進度計劃。

5. 施工工藝：

1) 安裝前仔細閱讀施工圖紙，并進行現場勘查并與施工圖進行比對。同時要配合其他工種的安裝進度。

2) 按施工圖紙勘查現場后，需進行放線、定位的工作。同時標記出管道、橋架、風管等

吊掛物需要爬坡及轉彎處的位置，留出支吊架安裝的空間。

3) 多種管線集中在一起時，要按照小讓大，有壓讓無壓，常溫讓保溫的原則。

4) 支吊架安裝時，應嚴格按照圖紙要求的安裝間距、安裝方式、安裝角度進行安裝。

6. 支架安裝：

抗震支架的形式主要有四種：單水管系統、單風管系統、單橋架系統、組合系統。現對這四種支架的安裝步驟進行簡要的說明：

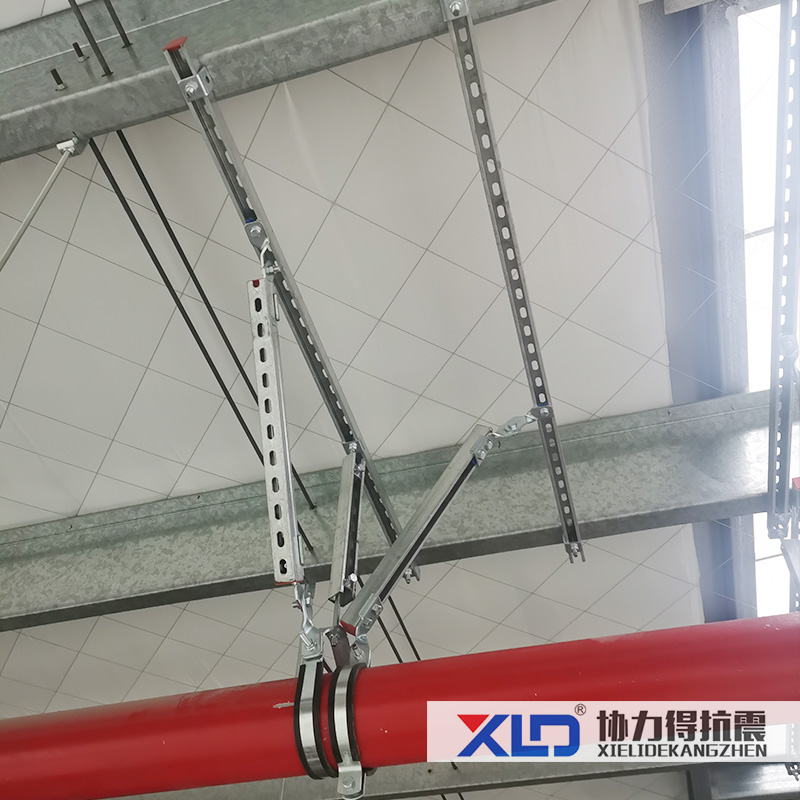

（襄陽單管側縱向抗震支架-襄陽機電管線抗震支架）
