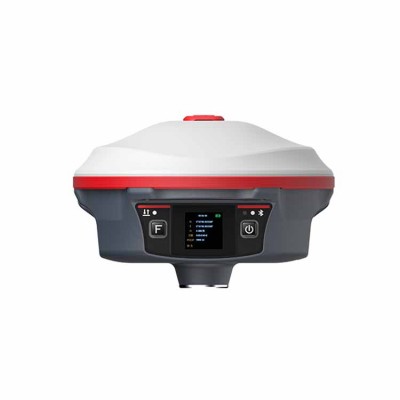

科力達天啟工程測量放樣RTK

測試性能

信號

BDS-2:B1I、B2I、B3I；

BDS-3:B1I、B3I、B1C、B2a、B2b
  GPS: L1C/A,L2P,L2C,L5,L1C

GLONASS： G1,G2,G3； SBAS：L1C/A,L5

Galileo：E1,E5b,E5a,E5   AltBoc,E6c
  QZSS：L1 、L2C、 L5、L5；IRNSS：L5
  1598通道，全星全頻

GNSS特性

輸出頻率 1Hz～50Hz
  初始化時間 小于10秒
  初始化 ＞99.99%
  全星全頻，GNSS星座全頻段信號
  載波技術，大大提高了載波精度，為用戶提供高質量原始觀測數據
  動態測量技術，適應各種環境變換，適應惡劣、遠距離的定位環境
  高精度測量處理引擎

精度

碼差分GNSS

水平：0.25 m + 1 ppm RMS      垂直：0.50 m + 1 ppm RMS
  SBAS差分精度：<5m 3DRMS

靜態CNSS測量

水平: ±(2.5mm+0.5×10-6 D)
  高程: ±(5.0mm+0.5×10-6 D)

實時動態測量

水平: ±(8mm+1×10-6 D)
  高程: ±(15mm+1×10-6D)

操作系統
  用戶交互

操作系統

Linux

按鍵

雙按鍵可視化操作

指示燈/液晶屏

三指示燈/1.3寸彩色液晶觸摸屏幕

web交互

內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時主機狀態，自由配置主機。

語音

iVoice智能語音技術，智能狀態播報、語音操作提示；
  默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；

二次開發

提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發

數據云服務

網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務

硬件

尺寸

直徑165mm x高108mm

重量

1.3kg

材質

鎂合金

溫度

工作溫度：–45 °C到+75 °C
  存儲溫度：–55 °C到+85 °C

濕度

抗冷凝

防護等級

防水：水下1m浸泡，IP68級
  防塵：完全防止粉塵進入，IP68級

防震

抗2米隨桿跌落

電氣

電源

6-28V寬壓直流設計，帶過壓保護

電池

高容量內置 10000mAh電池 7.4V

電源解決方案

常規作業滿足24小時續航時間，支持桿狀電池棒供電方式,可支持其他變壓供電系統

通訊

I/O端口

5芯LEMO接口（外接電源接口+RS232）
  Type-C接口（充電及數據傳輸），
  1個電臺天線接口，SIM卡卡槽（micro-SIM卡）

無線電調制解調器

內置收發一體電臺，典型作業距離15km，可支持網絡中繼，電臺中繼模式，

工作頻率410-470MHz，

通訊協議：Farlink,TrimTalk450S,ZHD,SOUTH,HUACE,Satel

藍牙

Bluetooth 4.0藍牙標準，支持Android系統手機連接；Bluetooth 2.1 + EDR，Bluetooth 3.0,

 Bluetooth 4.2 (Bluetooth Low Energy)

NFC無線通信

采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊）

蜂窩移動/eSIM

基于Linux平臺的智能PPP撥號技術，自動實時撥號，工作過程中持續在線，配備4G全網通高速網絡通訊模塊，

兼容各種CORS系統接入，主機內置網絡天線，讓作業更簡便

采用eSIM卡技術，內嵌eSIM芯片，不用插卡，實時提供網絡資源，保障主機網絡作業持續在線；支持外置卡方案

WIFI

標準

802.11b/g/n標準

WIFI熱點

具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制；
  工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸

WIFI數據鏈

接收機可接入WIFI，通過WIFI進行差分數據播發或接收

數據存儲傳輸

數據存儲

16G內置固態存儲器,支持64G外接擴展；自動循環存儲(存儲空間不夠時自動刪除早數據)，
  豐富的采樣間隔，支持50Hz的原始觀測數據采集

數據傳輸

支持USB、FTP下載、HTTP等數據傳輸

數據格式

靜態數據格式：南方STH、Rinex2.01和Rinex3.02等多種格式

差分數據格式：CMR、CMR+、sCMRx、RTCM 2.1、RTCM   2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2輸入和輸出

GPS輸出數據格式：NMEA 0183、PJK平面坐標、二進制碼

網絡模式支持：VRS、FKP、MAC，支持NTRIP協議

慣導系統傳感器

慣導傾斜測量

內置IMU慣性測量傳感器，支持慣導傾斜測量功能，根據對中桿傾斜方向和角度自動校正坐標

慣導

傾斜角度：0°～60°；IMU頻率200HZ,，1.8米桿；傾斜補償精度RMS:10 mm + 0.7 mm/°tilt

溫度傳感器

電子氣泡

內置溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度

內置感應器，手簿軟件可顯示電子氣泡，實時檢查對中桿整平情況
