高鐵無砟軌道軌排絲杠、軌排提升螺桿高低調節器、軌排提升螺桿絲,中新運專業生產銷售軌排配件,多機器量化生產,工廠直營,源頭廠家,嚴格加工,嚴謹檢測,發貨迅速。

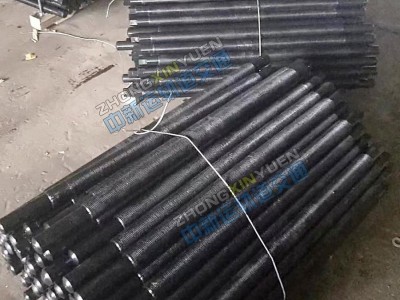

軌排提升螺桿絲桿用于調節軌排高低。

型號：tr48*3、tr52*3

軌道排架針對客運專線雙塊式無砟道床施工設計，其整體結構將應鋪軌道組件合成為框架式，集工具軌、軌面高低調節器、軌向調節器、模板為一體，用60kg/m鋼軌和型鋼制造。排架長度根據軌枕間距設計。每排排架可安裝17根雙塊式軌枕，整體鋪裝質量6.5t，縱向聯結使用改制型60kg/m鋼軌夾板。軌排各部尺寸和軌面高程按鋪設60kg/m鋼軌技術條件設計。

二、適用范圍

①軌排適用各類雙塊式無砟軌道斷面道床施工，滿足鋪設長軌的道床技術要求。

②適用線路條件：線路平面R≥1000m線路縱面i≤30‰

三、主要技術參數

軌排主要技術性能

① 排架軌距 1435±0.5mm

② 軌面調整量 430～860mm（超高值0～150mm）

③ 軌向調整量 左、右移動各50mm

④ 鋪設軌枕類型 60kg/m軌道雙塊式軌枕

⑤ 鋪設道床寬度 2800mm

軌排鋪設技術參數

① 接頭軌縫寬度 6～10mm

② 接頭鋼軌錯牙 ≤0.5mm

③ 軌面高程、軌距、高低、水平、軌向等調整指標，執行有關客專技術規范。

四、軌排操作注意事項

① 軌排拼裝時應嚴格遵守有關技術要求。

② 軌排與雙塊式軌枕間的懸掛組合應在分枕組裝平臺上進行。

③軌排使用軌行式鋪裝機鋪設。

④ 軌排倒用應依靠本身支腿螺柱頂升并配合鋪裝機進行，不允懂隨意撬動或沖擊。

⑤ 定期檢查校正軌排各部尺寸，杜絕超標使用。

⑥ 軌排存放時應有防變形、防銹蝕的管理措施。
