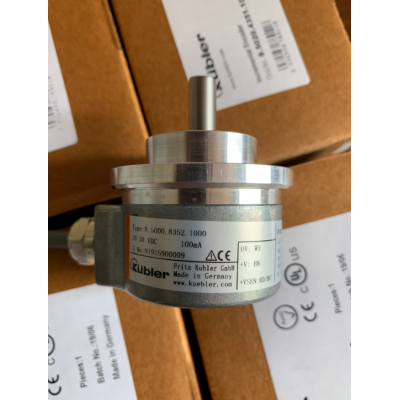

8.5000.CCC8.2500.Y055德國庫伯勒編碼器

型號為 Sendix base KIS40 / KIH40 的增量型編碼器采用光學傳 感技術，具有成本效用。其分辨率可達每轉 2560 次 脈沖。 它們特別適用于密集安裝的空間和小型機器。 a  法蘭 1 = 夾緊－同步法蘭，? 40 mm [1.57“] b  軸 (? x L) 3 = ? 6 x 12.5 mm [0.24 x 0.49“], 帶安裝平面 5 = ? 1/4” x 12.5 mm [1/4” x 0.49“], 帶安裝平面 6 = ? 8 x 12.5 mm [0.32 x 0.49“], 帶安裝平面 c  輸出電路 / 供電電壓 3 = 集電極開路 NPN (帶反相信號) / 10 ... 30 V直流 4 = 推挽 (帶反相信號) / 10 ... 30 V直流 6 = RS422 (帶反相信號) / 5 V 直流 7 = 集電極開路 NPN (無反相信號) / 10 ... 30 V直流 8 = 推挽 (無反相信號) / 10 ... 30 V直流 A = 集電極開路 NPN (帶反相信號) / 5 ... 30 V 直流 B = 推挽 (帶反相信號) / 5 ... 30 V 直流 C = RS422 (帶反相信號) / 5 ... 30 V 直流 d  連接方式 1 = 軸向電纜,2 m [6.56‘] PVC 2 = 徑向電纜,2 m [6.56‘] PVC 4 = 徑向電纜, 0.5 m [1.64‘] PVC, 帶 M12 插頭，5針 6 = 徑向電纜, 0.5 m [1.64‘] PVC, 帶 M12 插頭，8針 A = 軸向電纜,特殊長度 PVC *) B = 徑向電纜,特殊長度 PVC *) *) 可用特殊長度(連接方式 A, B)： 3, 5, 8, 10, 15 m [9.84, 16.40, 26.25, 32.80, 49.21‘]    訂貨代碼擴展 .XXXX = 長度單位分米    例：8.KIS40.134A.1024. (P03.) 0050 (適用于 5 米的電纜長度) e  脈沖速率 10, 25, 50, 60, 88, 100, 120, 150, 200, 250, 314, 360, 500, 512, 600, 1000,   1024, 1500, 1800, 2000, 2048, 2500, 2560    (例如 500 次脈沖 => 0500)
