王明單

安科瑞電氣股份有限公司 上海嘉定 201801

摘 要：用戶側儲能項目是指在用戶端（如家庭、商業建筑或工業設施）部署儲能系統，以實現能量的高效管理和利用。隨著可再生能源的快速發展，尤其是太陽能和風能的普及，用戶側儲能項目越來越受到關注，其主要目的是通過儲存多余的清潔能源，降低用戶的電費支出，提高能源利用效率，并增強電力系統的穩定性。在保障電力系統正常穩定運行的過程中，引入一套電力監控系統很有必要，本文介紹了安科瑞在浙江某7MW/14MWh用戶側儲能項目中提供的整體方案，包括二次分散裝置、二次設備預制艙內部分屏柜、調度自動化設備以及一套Acrel-2000電力監控系統。

關鍵詞：用戶側儲能；方案配置；電力監控

1. 項目設計

該用戶側儲能項目分為兩期，共建設兩套3.5MW/7MWh儲能系統，其中*一套儲能系統接入用戶專線一，第二套儲能系統接入用戶專線二。以一期為例，新建儲能站包括10kv計量柜、PT柜、開關柜、出線柜等，裝機容量為3.5MW/7MWh，一次設備共有1臺3450kW干式升壓變，2臺1725kW儲能變流器，2座3.58MWh儲能電池艙，1臺200kVA站用變，逆變交流電壓由690V升壓至10KV接入用戶10kv母線，二期建設同一期。另外儲能站信息通過中國電信虛擬專用網絡方式（VPN）接入新一代系統安全接入區，經無線上傳寧波調度中心，同時將數據上傳給總包方云平臺。

添加圖片注釋，不超過 140 字（可選）

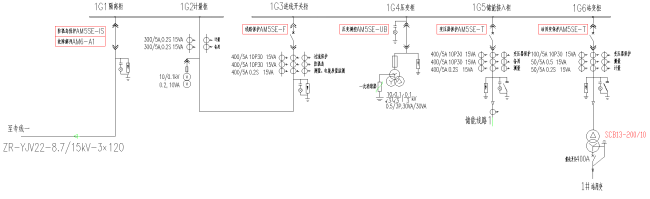

圖1.1 專線一儲能站電氣圖

添加圖片注釋，不超過 140 字（可選）

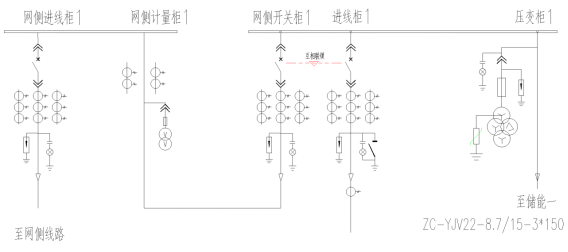

圖1.2 1#開關站接線圖

添加圖片注釋，不超過 140 字（可選）

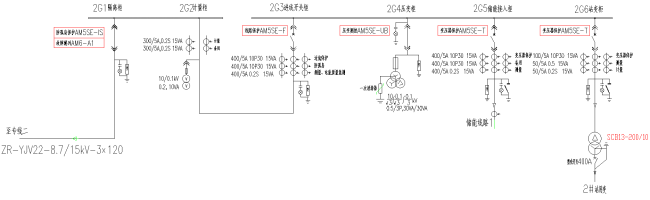

圖1.3 專線二儲能站電氣圖

添加圖片注釋，不超過 140 字（可選）

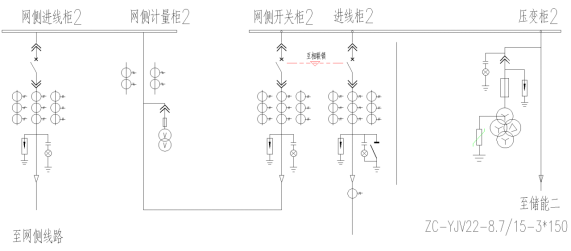

圖1.4 2#開關站接線圖

2. 技術方案

本項目系統配置了Acrel-2000電力監控系統，實現對用戶側儲能電站的集中管理，包括設備的狀態監測、故障報警、運行參數設置等。

二次設備配置方案為：在每回專線的進線隔離柜上配置故障解列裝置1套、防孤島裝置1套；進線開柜上配置線路三段式過流保護裝置1套；儲能出線開關柜上配置升壓變過流保護裝量1套；母設柜上配置測控裝置1套；站用變高壓側配置站用變過流保護裝置1套；兩回進線配置電能質量監測裝置1套，并與公用測控及通信管理機共組1面屏。

2.1. 二次電氣設備

1）線路保護裝置

線路保護裝置主要功能是確保電氣設備的安全運行。裝置實時監測電流、電壓等電氣參數，一旦檢測到異常，如過載、短路或接地故障，線路保護裝置會迅速切斷電源，從而防止設備損壞和火災風險。

2）防孤島裝置

在電網失電的情況下，分布式電源未能夠及時與電網斷開連接，會形成孤島狀態，這種狀態可能造成分布式電源不可控、電網恢復時的電壓和頻率不匹配等問題。防孤島裝置通過實時監測電網狀態，一旦檢測到電網斷電，能夠在規定的時間內迅速切斷分布式電源與電網的連接，同時，防孤島裝置還具有多種保護功能，如高頻、低頻、過電壓、低電壓保護等，能全面保障電力系統的穩定運行。

3）故障解列裝置

裝置能夠監測電網的實時狀態，一旦檢測到異?；蚬收闲盘?，如短路、過載等，它會立即啟動，將故障儲能單元或設備與電網斷開。既能防止故障設備對電網造成進一步損害，也確保其他正常運行的儲能單元繼續供電，保障用戶的電力需求。

2.2. 電能質量在線監測裝置

電能質量在線監測裝置能夠實時監測儲能站接入電網后的電能質量，包括電壓偏差、頻率偏差、諧波含量、三相不平衡度等關鍵指標。通過高精度的測量與分析，它能夠及時發現電能質量問題，如電壓波動、諧波污染等，為運維人員提供及時的告警信息，此外，電能質量在線監測裝置的數據記錄功能還可為后續的故障排查和電能質量治理提供有力支持。

2.3. 調度自動化設備

1）縱向加密裝置

縱向加密裝置采用先進的加密技術來確保信息在傳輸過程中的機密性和完整性。裝置具備高度的靈活性和安全性，可以根據不同需求定制加密算法和密鑰管理機制，有效應對各種安全風險。

2）遠動網關

遠動網關位于變電站的站控層，集成了變電站與主站系統之間的通信功能，能夠實現變電站遠動數據的直采直送，提供數據、模型和圖形的采集、存儲、處理和傳輸服務。此外，遠動網關采用了先進的安全技術，如網絡隔離、數字證書、防火墻和數據加密等，確保通信的機密性、完整性和可靠性，是保障電網安全穩定運行的重要設備之一。

3. 系統結構

本項目系統結構采用分層分布式架構，旨在高效、穩定地滿足現代工業自動化的需求，為企業提供強有力的技術支持。系統主要分為三個核心部分：站控層、通信層和設備層。

站控層負責集中監控系統的運行狀態，并允許操作員實時獲取系統信息，進行深度的數據分析和處理。

通信層是系統內部信息傳遞與數據交換的橋梁，支持多樣化的網絡拓撲結構，并能根據實際應用場景的需求和規模進行靈活配置，確保所有設備和系統組件能夠無縫連接、協同作業。

設備層作為系統的基礎執行單元，包含了各種關鍵的硬件設備。這些設備不僅負責實時采集現場數據，還能根據來自上級（站控層）的指令執行精確的控制操作，是實現自動化生產流程不可或缺的一環

添加圖片注釋，不超過 140 字（可選）

圖3.1系統拓撲圖

項目配置設備清單如下表所示：

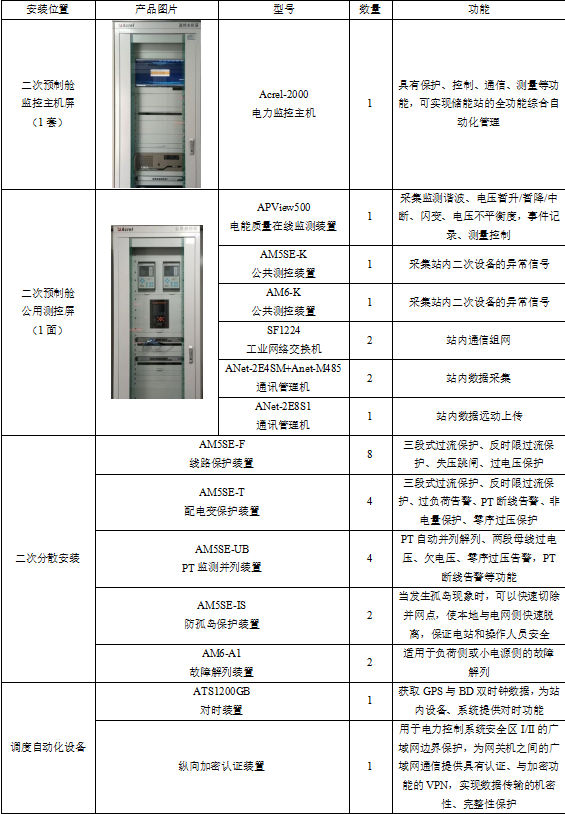

表3.1 方案設備列表

添加圖片注釋，不超過 140 字（可選）

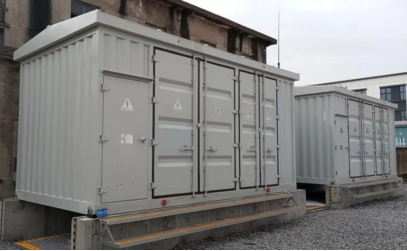

4. 現場圖片

添加圖片注釋，不超過 140 字（可選）

添加圖片注釋，不超過 140 字（可選）

5. 系統功能

5.1. 實時監測

系統可以直觀顯示一次系統圖，并實時顯示各電壓等級各回路的遙測量、遙信量和報警信號等。遙測量包括電壓、電流、功率、功率、電能等電參量，高低壓柜內電氣節點溫度值等；遙信量包括中壓開關柜內路斷路器、手車、隔離開關、負荷開關、地刀開關的分合狀態。

添加圖片注釋，不超過 140 字（可選）

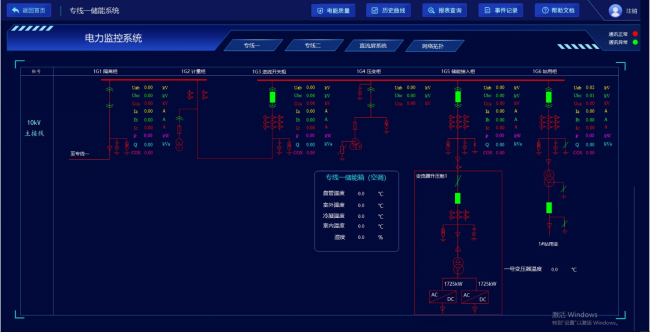

圖5.1 實時監測界面

5.2. 網絡拓撲

系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

添加圖片注釋，不超過 140 字（可選）

圖5.2 網絡拓撲界面

5.3. 權限管理

為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。

添加圖片注釋，不超過 140 字（可選）

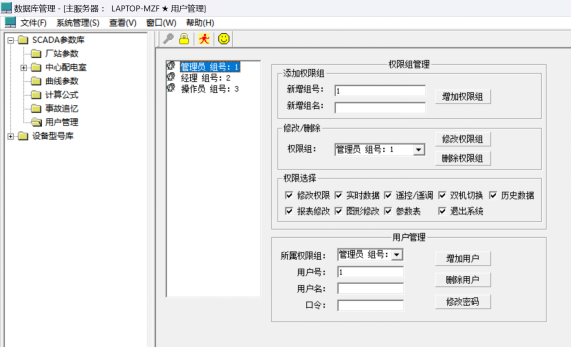

圖5.3 權限管理

6. 結語

隨著全球能源結構的轉型，用戶側儲能項目在推動可持續發展目標的實現中正扮演著愈發重要的角色。儲能系統的主要功能是幫助用戶平衡用電負荷，同時有效降低用戶電費支出，在電價波動較大的市場環境中為用戶帶來顯著的經濟利益。此外，用戶側儲能還可以根據負荷預測和可再生能源發電情況，動態調整儲能設備的工作狀態，增強整體電力系統的靈活性和穩定性。在新建用戶側儲能電站中，引入電力監控系統不僅提升了系統的管理水平，也為可再生能源的高效利用奠定了堅實基礎。監控系統可以及時識別潛在的故障風險，并通過預警機制采取相應的防范措施，此外，還可以優化儲能電站的運行策略，提高能量利用效率。

參考文獻

[1] 劉海峰,尹小明,顧曄,等.一種用戶側儲能并網可行性測算方法:CN202210980444.0[P].CN115689324A [2024-10-23].

[2] 高立兵.用戶側儲能應用場景的研究[C]//第十一屆中國風電后市場交流合作大會論文集.2024.

[3] 陳曉雷,曲鈺,高志堅,等.低碳理念下用戶側儲能多目標優化策略探究[J].自動化與儀器儀表, 2023(11):141-144.
