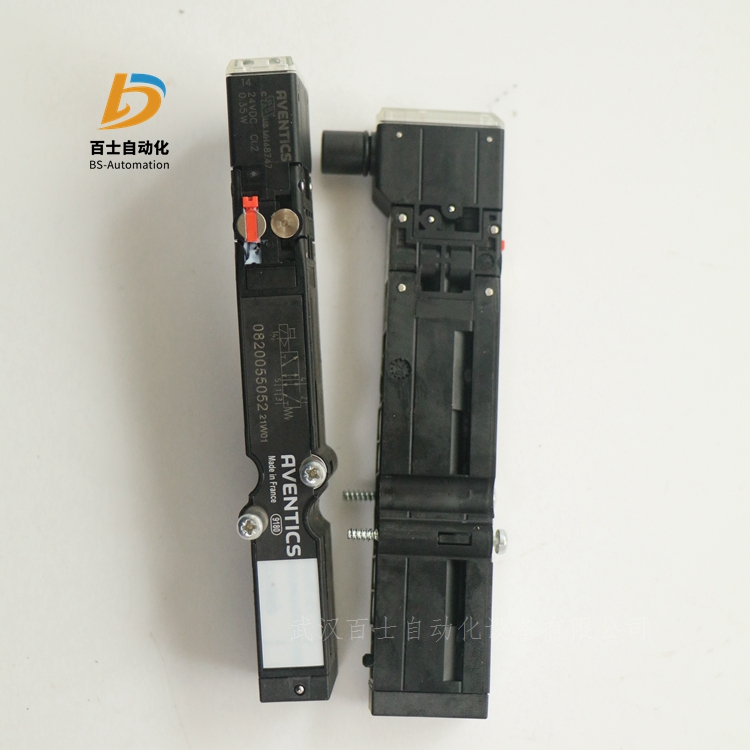

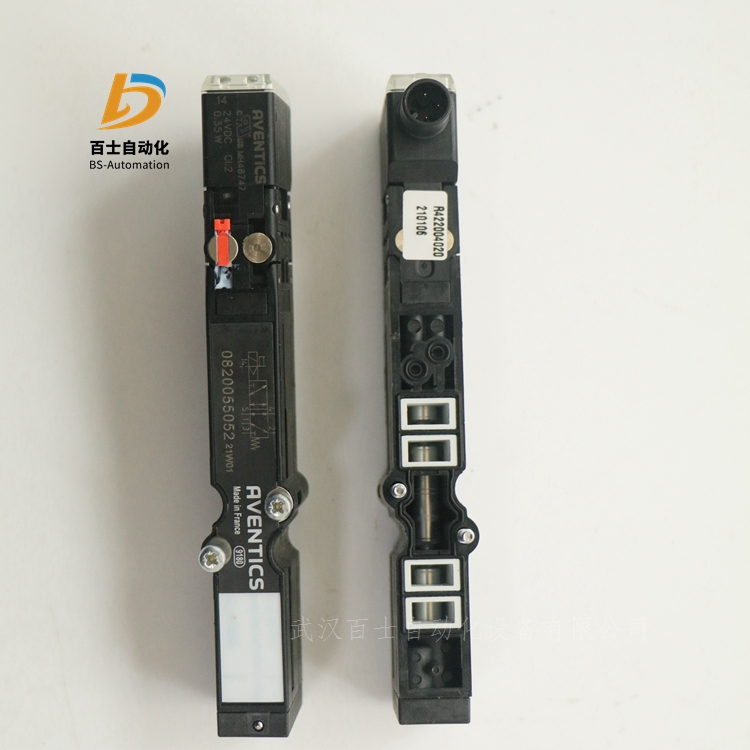

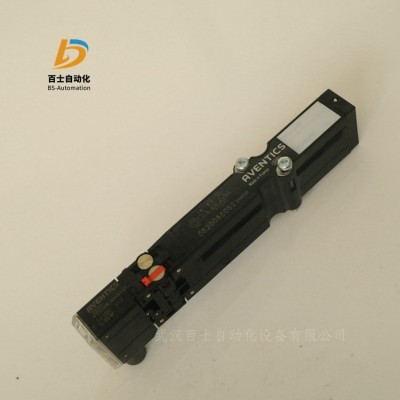

閥島0820055052 安沃馳AVENTICS全新原裝正品

德國進口品牌閥島0820055052 安沃馳AVENTICS全新原裝正品 武漢百士供應

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

安沃馳 HF02-LG 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能，豐富了通用閥門

系統產品種類，其流量高達 1400 l/min。

安沃馳 HF03-LG 系列閥組系統是各式應用的理想選擇。各種連接和模塊化方案使之功能多樣。

安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。

安沃馳 ST 系列提供豐富的帶硬化不銹鋼外殼的滑閥。金屬密封系統不僅確保控制質量，還延長使用壽命。

ST 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板、按鈕或推桿）使之非常適合嚴苛應用環境

和面板安裝。

AVENTICS AP 系列安沃馳產品具有多種帶鋁質外殼的提升閥。AP 系列提供致動控制型號（滾輪、操縱桿

、踏板、按鈕或推桿），是適用于自動化系統和面板安裝的通用解決方案。

安沃馳 SA1 系列工業減震器能可靠地降低移質量塊的速度，從而提高過程速度、產品質量、生產設施的使用

壽命，并降低作業噪音。

安沃馳 CC 系列止回閥設計用于 70 至 1950 l/min 標稱流量。提供不同型號以及快插接頭或內螺紋。

安沃馳 KPZ 系列是一款以廣泛使用的 NFE 49 004 標準為基準的緊湊型氣缸。它提供各種變型，較小尺寸使

之應用廣泛。

安沃馳 BCP 系列氣囊氣缸，標準型號帶固定法蘭式鋼蓋和天然橡膠波紋管。耐熱型波紋管由表氯醇橡膠 (ECO)

制成，耐腐蝕版本的特點是使用不銹鋼蓋罩 (V2A)。

安沃馳 CCI 系列 (ISO 21287) 氣缸是創新性緊湊結構和易于清洗設計的典范。CCI 系列 (ISO 21287) 非常適合

長沖程以及要求更高的優化周期和移動質量問題。該傳感器可輕松快速地在各個側面以及沿著氣缸全長安裝。

安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可

用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。

安沃馳 TRB 系列 (ISO 15552) 氣缸經常用于需要重型氣缸的行業，如木材與鋁材、鋼鐵與汽車、重型機械和采

礦等等。

安沃馳 CON-RD 系列電纜提供圓形插頭連接器，用于 M8x1、M12x1 或 7/8-16UNC 等連接類型，電纜長度多樣，

主要適用于我們的 M8x1 或 M12x1 連接的閥門以及 AES 和 G3 等電子系統。

產品性能參數與型號：

AVENTICS AV03 系列閥島閥門系統

R480034030

AVENTICS AV03/AV05 系列為緊湊搬運系統和復雜自動化解決方案奠定可靠基礎。AV03/AV05 提供智能的

機器安全解決方案，降低您在創造安全設計中的工作量。AES 整合了現場總線和 I/O 模塊，并符合分布式控

制的所有要求。

AV03/AV05 系列易于配置、使用和擴展，并且而且由于 OPC UA 和數字孿生技術的集成，該系列產品能對未

來 IIoT 支持

模塊化概念

滿足機器安全需求的智能解決方案

適合緊湊的搬運系統和復雜的自動化解決方案

Multipol 或現場總線連接實現較強的連接性

集成各類 I/O 模塊

重量輕

低能耗

滿足全球自動化技術要求，甚至達到 UL 技術規格和 ATEX 區域標準

AV03/AV05-BP 系列可以組裝到機柜內

通過在線配置器輕松靈活地進行特定個性化配置

OPC UA 集成無需更改或通過 PLC 即可輕松訪問數據和分析

集成數字孿生提高生產力和效率

規格

操作電子

額定流量Qn300 l/min

換向原理5/2

小運行壓力-0.9 bar

大運行壓力10 bar

工作電壓DC24 V

電壓偏差 DC-10% / +10%

手動控制裝置鎖定式

操作元件單線圈

密封原理軟密封

先導外部的

閥門結構形式滑閥，正重疊

連接類型底板連接

復位裝置帶彈簧復位/空氣彈簧復位

組合原理（閉鎖原理）底板原理

控制壓力小3 bar

大控制壓力8 bar

低環境溫度-10 °C

高環境溫度60 °C

介質溫度小值-10 °C

介質溫度大值60 °C

介質壓縮空氣

顆粒大小 max.40 μm

壓縮空氣中的含油量 小.,0 mg/m3

壓縮空氣中的含油量 大5 mg/m3

安沃馳AVENTICS HF03-LG 系列閥組系統

R480276091

安沃馳 HF03-LG 系列閥組系統是各式應用的理想選擇。各種連接和模塊化方案使之功能多樣。

模塊化設計，多可包含 32 個閥門和 32 個線圈

高達 850 l/min 的流量

每個線圈 0.35 W 的導閥

塑料底板和端板減輕了重量

直接安裝在組合系統剖面上

Multipol 或現場總線連接實現較強的連接性

集成接頭及所有連接件指向一致

規格

操作電子

額定流量Qn850 l/min

換向原理2x3/2

結構常閉/常閉

小運行壓力-0.9 bar

大運行壓力10 bar

工作電壓DC24 V

電壓偏差 DC-15% / +20%

手動控制裝置鎖定式

密封原理軟密封

先導外部的

合格證書UR (Underwriters Laboratories)

預控閥的寬度16 mm

閥門結構形式滑閥，正重疊

連接類型底板連接

組合原理（閉鎖原理）單重底板原理

控制壓力小2.5 bar

大控制壓力10 bar

低環境溫度0 °C

高環境溫度50 °C

介質溫度小值0 °C

介質溫度大值50 °C

介質壓縮空氣

顆粒大小 max.5 μm

壓縮空氣中的含油量 小.,0 mg/m3

標準閥島

配件，A型

安沃馳AVENTICS供氣板,縱向可連接

1825504034

安沃馳AVENTICS用于DIN-導軌的安裝組件

1821398007

安沃馳AVENTICS隔板

1820220039

1820220040

配件，B型

安沃馳AVENTICS水平連接的壓力調節器

5750020000

R412003769

安沃馳AVENTICS底板

R412000630

R412000631

安沃馳AVENTICS隔板

R412015167

安沃馳AVENTICS單向節流閥

5341300000

其他附件

安沃馳AVENTICS垂直連接的壓力調節器

5750020510

5750020520

安沃馳AVENTICS垂直連接的壓力調節器

5750020500

R412003719

5750020530

安沃馳AVENTICS節流閥

0821201022

安沃馳AVENTICS供電模塊

8985121472

安沃馳AVENTICS供氣板,可以垂直連接

1825504035

安沃馳AVENTICS盲板

8985121492

安沃馳AVENTICS附件,用于閥系統，系列HF04

8946201032

8946201052

3355140002

8946201042

安沃馳AVENTICS垂直連接的壓力調節器

R412005902

附件,系列CD01-PI

安沃馳AVENTICS中間隔板上的標記牌R412008887

安沃馳AVENTICS現場總線的組合件 (左端板的 B-Design) 由 1x 扁平帶狀電纜和 2x 規格為 M9x6.5 的板材用螺釘組成

R412012497

安沃馳AVENTICS壓力區分離裝置 (頻道 1, 3, 5) 中的分隔件 (C 類)

R412012498

安沃馳AVENTICS接線盒, D-Sub (25 針) 24 VDC

R412012493

安沃馳AVENTICS接線盒, D-Sub (37 針) 24 VDC

R412012495

安沃馳AVENTICS接線盒, M23 24 VDC

R412012496

安沃馳AVENTICS防護蓋

R412005856

軟啟動閥門

安沃馳AVENTICS軟啟動閥門

5835901200

5835900100

5835901100

5835902100

5835901300

5835901400

安沃馳AVENTICS軟啟動閥門

5832111200

5832115200

5832151100

5832155100

5832111100

5832115100

5832111300

5832115300

5832111400

5832115400

5832111000

5832115000
