產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快捷

的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；

而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格的

太陽能和風能領域進行了應用。

性能參數：

意大利迪普馬DUPLOMATIC先導式單向閥CHM2系列

序列號 10

CHM2型閥是一種疊加式液控單向閥，依靠彈簧關閉和錐閥芯密封。其安裝尺寸符合ISO 4401（CETOP RP 121

H）標準。

該閥主要作用：

- 阻止油液一個方向的流動；

- 如果先導壓力將閥打開，允許油液在上述方向流動；

- 允許油液另一個方向自由流動。

CHM2型閥通常安裝于DL2型電磁換向閥下（見樣本

411000）， 也能與其它符合ISO 4401-02 （CETOP R02）

標準的閥組合成疊加閥組。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

高工作壓力 320 bar

大流量 30 l/min

密封腔與先導口的壓力比  3.5 :1

單向閥開啟壓力  2bar

環境溫度范圍  -20/+50℃

油液溫度范圍  -20/+80℃

油液粘度范圍  10 ÷ 400cSt

推薦油液粘度  25cSt

油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15

重量  0.75kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM

密封（代號V）。

若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

意大利迪普馬DUPLOMATIC先導式單向閥CHM5系列

疊加式ISO 4401-05 (CETOP 05)

該閥是一種疊加式液控單向閥（彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401（CETOP RP 121H）

標準。

CHM5型閥通常安裝于符合ISO 4401-05 （CETOP 05）標準的電磁換向閥下，也可與其它符合ISO 4401-05

（CETOP05）標準的閥組合成疊加閥組。

閥的預打開特性可以使液壓缸腔減壓，從而使其具有比較平穩的運動。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

高工作壓力 320 bar

大流量 120 l/min

減壓比  14,9:1

先導比  2,3:1

單向閥開啟壓力  2bar

環境溫度范圍  -20/+50℃

油液溫度范圍  -20/+80℃

油液粘度范圍  10 ÷ 400cSt

推薦油液粘度  25cSt

油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15

重量  2.2kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM

密封（代號V）。

若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

迪普馬DUPLOMATIC先導式單向閥訂貨型號：

CHM5-SA/10N

CHM5-SB/10N

意大利迪普馬DUPLOMATIC先導式單向閥MVPP

疊加式

ISO 4401-03

高工作壓力 350 bar

MVPP型閥是一種疊加式液控單向閥（依靠彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401標準。

該閥的主要作用：

阻止油液一個方向的流動；

如果先導壓力將閥打開，允許油液在上述方向流動；

允許油液另一個方向自由流動。

MVPP型閥通常安裝于符合ISO 4401-03（CETOP 03）標準的電磁換向閥之下，也能夠和其它符合ISO

4401-03標準的閥組合成疊加閥組。

結構

結構“SA” - “SB”：用于對執行機構位置的單向鎖緊。

結構“D”：用于對執行機構位置的雙向鎖緊。

術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

大工作壓力  350bar

單向閥開啟壓力  3bar

控制管路大流量  50l/min

自由流動管路大流量  75l/min

密封腔與先導口的壓力比  3,4:1

環境溫度范圍 -20 / +50  °C

油液溫度范圍 -20 / +80  °C

油液粘度范圍 10 ÷ 400  cSt

油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15

推薦油液粘度  25 cSt

質量： 1.3kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用

FPM密封（代號V）。

迪普馬DUPLOMATIC單向閥訂貨型號：

MVPP-D/50

MVPP-SA/50

MVPP-SB/50

意大利迪普馬DUPLOMATIC直動式單向閥MVR

疊加式ISO 4401-03

高工作壓力 350 bar

MVR型疊加式閥是一種直動式單向閥，其安裝面尺寸符合ISO 4401標準。

該閥主要用于避免回路中油液回流和自動卸荷，也可用于產生背壓。

該閥可通過螺栓或螺釘與其它符合ISO 4401-03標準的閥組合成疊加閥組，無需油管連接。

該閥的形式包括，單向閥位于單個管路（P, T, A, 或者B）,或者單向閥同時位于兩個管路（P和T，或者

A和B）。

液壓功能

MVR-SP：單向閥在管路P

MVR-SA：單向閥在管路A

MVR-ST：單向閥在管路T

MVR-SB： 單向閥在管路B

MVR-SPT：單向閥在管路P和T

MVR-D： 單向閥在管路A和B

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

大工作壓力  350bar

單向閥開啟壓力  3 - 0,5 - 5bar

控制管路大流量  50l/min

自由流動管路大流量  75l/min

密封腔與先導口的壓力比  3,4:1

環境溫度范圍 -20 / +50  °C

油液溫度范圍 -20 / +80  °C

油液粘度范圍 10 ÷ 400  cSt

油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15

推薦油液粘度  25 cSt

質量： 1kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），

使用FPM密封（代號V）。

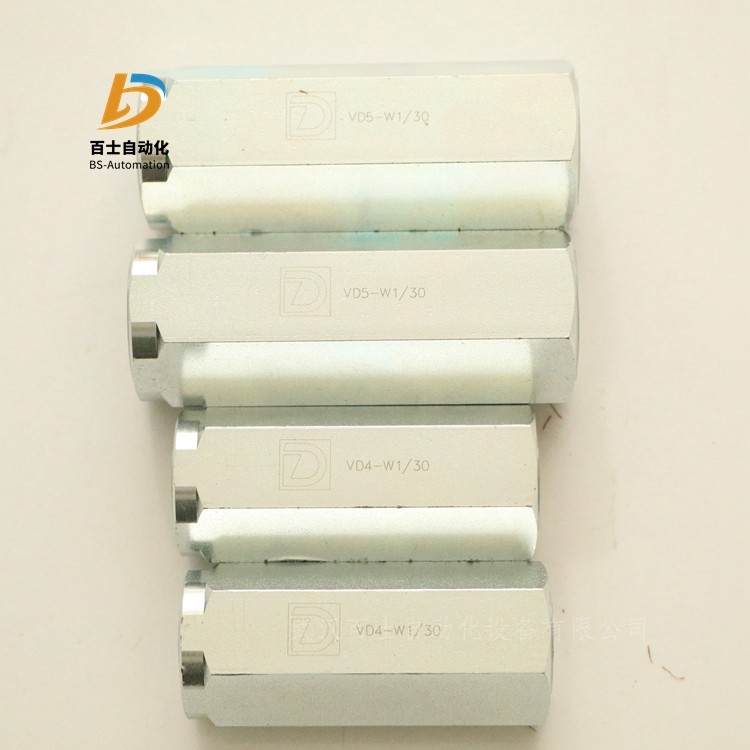

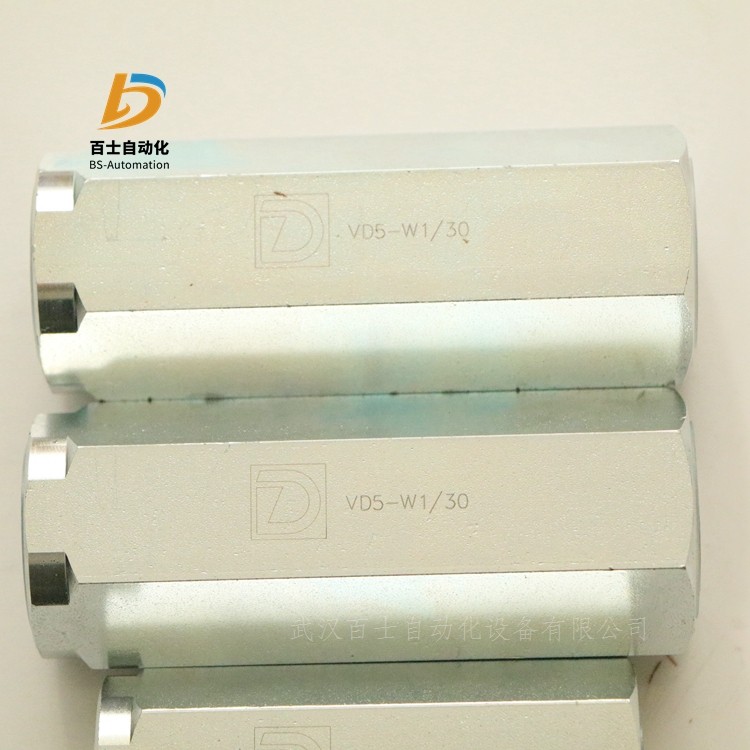

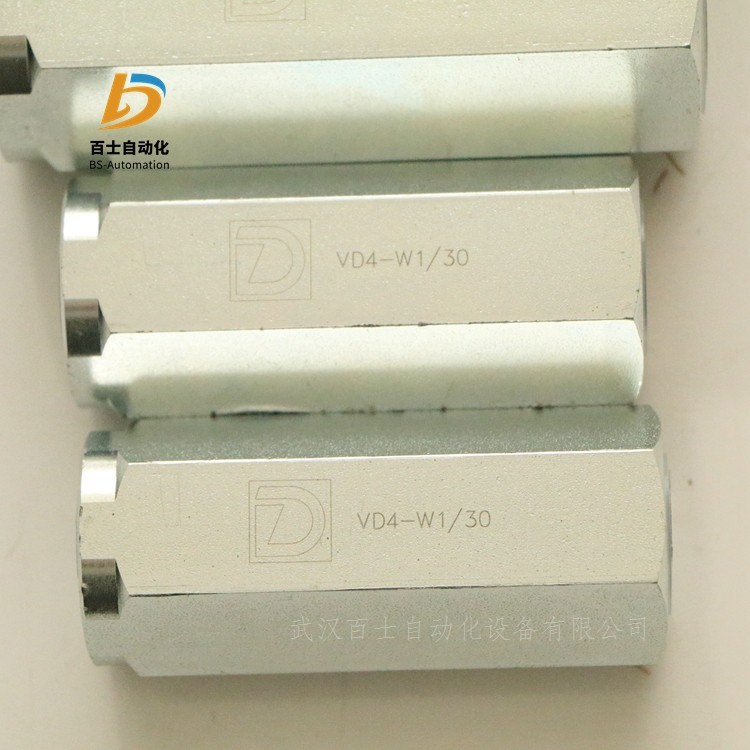

意大利迪普馬DUPLOMATIC單向閥VD*-W*

高工作壓力 400 bar

管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。

該閥允許正向油液自由流動，反向禁止流動。

非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之

和時，錐閥芯打開。

可提供8種規格，大流量可達850 l/min，且可提供5種不同的開啟壓力。

技術參數

閥VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作壓力400bar；

閥VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作壓力400bar；

閥VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作壓力400bar；

閥VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作壓力400bar；

閥VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作壓力400bar；

閥VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作壓力400bar；

閥VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作壓力400bar；

閥VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作壓力400bar；

環境溫度范圍 -20 / +50  °C

油液溫度范圍 -20 / +80  °C

油液粘度范圍 10 ÷ 400  cSt

油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15

推薦油液粘度  25 cSt

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。當工作油溫高于80 °C 時，將會導致液壓油和密封過

快老化與變質。請注意保持液壓油穩定的物理和化學性能。

產品型號：

意大利迪普馬DUPLOMATIC管式單向閥VD*-W*系列

VD2-W1/30

VD3-W1/30

VD4-W1/30

VD5-W1/30

VD6-W1/30

VD7-W1/30

VD8-W1/30

VD9-W1/30

VD2-W2/30

VD3-W2/30

VD4-W2/30

VD5-W2/30

VD6-W2/30

VD7-W2/30

VD8-W2/30

VD9-W2/30

VD2-W3/30

VD3-W3/30

VD4-W3/30

VD5-W3/30

VD6-W3/30

VD7-W3/30

VD8-W3/30

VD9-W3/30

VD2-W4/30

VD3-W4/30

VD4-W4/30

VD5-W4/30

VD6-W4/30

VD7-W4/30

VD8-W4/30

VD9-W4/30

VD2-WT4/30

VD3-WT4/30

VD4-WT4/30

VD5-WT4/30

VD6-WT4/30

VD7-WT4/30

VD8-WT4/30

VD9-WT4/30
