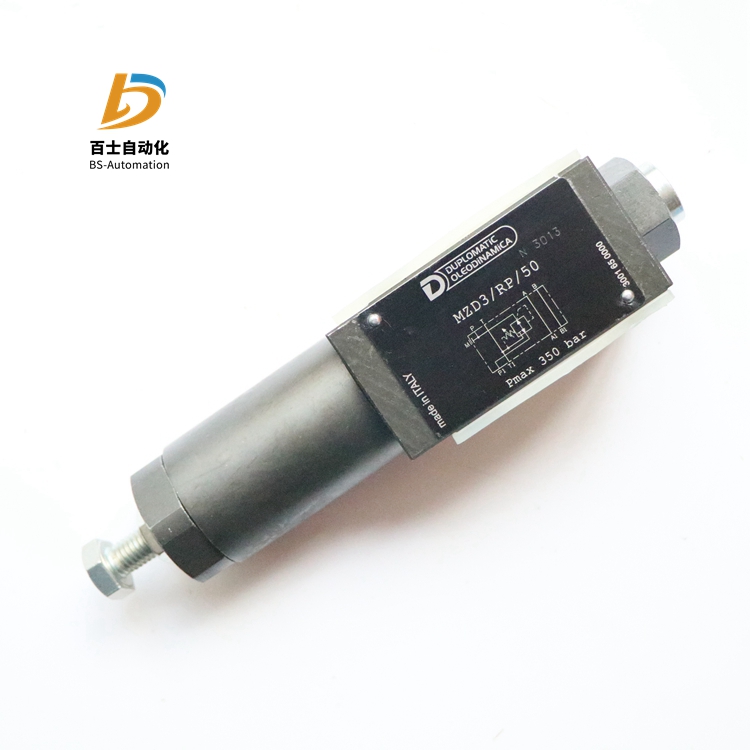

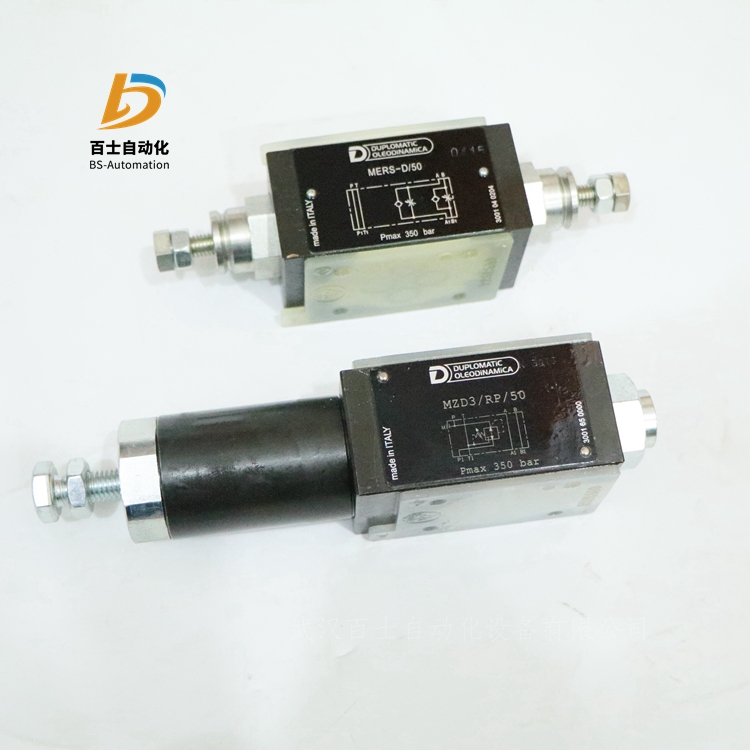

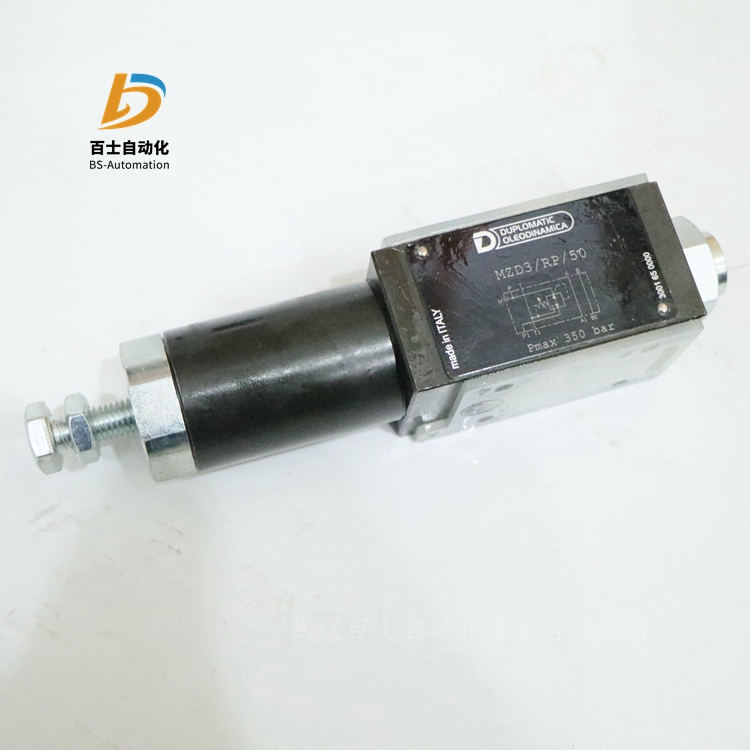

原裝正品減壓閥MZD3/RP/50 迪普馬DUPLOMATIC 現貨

原裝正品減壓閥MZD3/RP/50  迪普馬DUPLOMATIC 現貨

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快捷

的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；

而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格的

太陽能和風能領域進行了應用。

性能參數：

意大利迪普馬DUPLOMATIC直動式三通減壓閥MZD

固定或可變調節

疊加式

ISO 4401-03

 高工作壓力 350 bar

MZD疊加式閥是一種直動式三通減壓閥。通常閥不工作時，處于開啟狀態，油液可從管路 P1到管路P自由流動

。該閥閥芯一端承受管路P的壓力，另一端承受調節彈簧作用力。當管路P的壓力超過彈簧的設定壓力時，閥關

閉，直到管路P的壓力減小到設定值為止。

閥的結構使其具有良好的調整靈敏度，且閥的泄漏量小。泄油口在閥的內部與管路T相連。

三通式設計允許來自液壓執行器的油液反向流動至T口排出，從而保護二次回路避免產生壓力沖擊。

該閥為疊加式安裝，其安裝面尺寸符合ISO 4401標準，能快速安裝在符合ISO 4401-03標準的電磁閥下，無需油

管連接。

通常供貨時帶可調節的沉頭內六角調整螺釘，也可根據要求選配 SICBLOC調整旋鈕。

固定調節型閥的壓力設置值可為20，25 或 30bar。

結構

MZD*： P管路減壓，T口泄油。

MZD*/A和MZD*/RA：連接執行機構的A管路減壓，B管路為 大壓力，T口泄油。

MZD*/B和MZD*/RB：連接執行機構的B管路減壓，A管路為 大壓力，T口泄油。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

 大工作壓力  350bar

T口的 大壓力  10bar

控制管路 大流量  50l/min

自由管路 大流量  75l/min

泄漏流量  ≤ 0.08l/min

環境溫度范圍  -20 / +50℃

油液溫度范圍  -20 / +80℃

油液粘度范圍  10 ÷ 400cSt

油液允許的污染等級  根據 ISO 4406:1999等級 20/18/15

推薦油液粘度  25cSt

質量  1.4kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM

密封（代號V）。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

意大利迪普馬DUPLOMATIC先導式減壓閥Z4M系列

疊加式

ISO 4401-05

 高工作壓力 320 bar

 Z4M疊加式閥是一種先導式減壓閥，其安裝面尺寸符合

ISO 4401（CETOP PR 121H）標準。

該閥可用于減小二次回路壓力，能夠保證控制壓力的穩定性，甚至改變通過閥的流量。

該閥能快速安裝在符合ISO 4401-05 （CETOP 05）標準的換向閥下，無需油管連接。

通常供貨時帶沉頭內六角調整螺釘，鎖緊螺母以及 大調整限位裝置。

該閥可提供4種不同的壓力調整范圍， 高壓力320 bar。

液壓功能

Z4M*-I： P管路減壓，T口泄油。

Z4M*-A：A管路減壓，B管路為全壓。

Z4M*-B：B管路減壓，A管路為全壓。

參數

 大工作壓力  320bar

控制管路P的 大流量  80l/min

自由管路的 大流量 100l/min

泄油管路的流量 ≤0.07l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80℃

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

推薦油液粘度 25cSt

質量 2.7kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM

密封（代號V）。

產品型號：

意大利迪普馬DUPLOMATIC直動式三通減壓閥

MZD2/50

MZD2/RP/50

MZD2/A/50

MZD2/RA/50

MZD2/B/50

MZD2/RB/51

MZD3/50

MZD3/RP/50

MZD3/A/50

MZD3/RA/50

MZD3/B/50

MZD3/RB/51

MZD4/50

MZD4/RP/50

MZD4/A/50

MZD4/RA/50

MZD4/B/50

MZD4/RB/51

MZD5/50

MZD5/RP/50

MZD5/A/50

MZD5/RA/50

MZD5/B/50

MZD5/RB/51

MZD2/M/50

MZD2/RP/M/50

MZD2/A/M/50

MZD2/RA/M/50

MZD2/B/M/50

MZD2/RB/M/51

MZD3/M/50

MZD3/RP/M/50

MZD3/A/M/50

MZD3/RA/M/50

MZD3/B/M/50

MZD3/RB/M/51

MZD4/M/50

MZD4/RP/M/50

MZD4/A/M/50

MZD4/RA/M/50

MZD4/B/M/50

MZD4/RB/M/51

MZD5/M/50

MZD5/RP/M/50

MZD5/A/M/50

MZD5/RA/M/50

MZD5/B/M/50

MZD5/RB/M/51

意大利迪普馬DUPLOMATIC減壓閥

MZD020/50

MZD020/A/50

MZD020/B/50

MZD025/50

MZD025/A/50

MZD025/B/50

MZD030/50

MZD030/A/50

MZD030/B/50

MZD020/50/V

MZD020/A/50/V

MZD020/B/50/V

MZD025/50/V

MZD025/A/50/V

MZD025/B/50/V

MZD030/50/V

MZD030/A/50/V

MZD030/B/50/V

意大利迪普馬DUPLOMATIC先導式減壓閥

Z4M3-I/50

Z4M3-A/50

Z4M3-B/50

Z4M3-I/50/V

Z4M3-A/50/V

Z4M3-B/50/V

Z4M3-I/M/50

Z4M3-A/M/50

Z4M3-B/M/50

Z4M3-I/M/50/V

Z4M3-A/M/50/V

Z4M3-B/M/50/V

Z4M4-I/50

Z4M4-A/50

Z4M4-B/50

Z4M4-I/50/V

Z4M4-A/50/V

Z4M4-B/50/V

Z4M4-I/M/50

Z4M4-A/M/50

Z4M4-B/M/50

Z4M4-I/M/50/V

Z4M4-A/M/50/V

Z4M4-B/M/50/V

Z4M5-I/50

Z4M5-A/50

Z4M5-B/50

Z4M5-I/50/V

Z4M5-A/50/V

Z4M5-B/50/V

Z4M5-I/M/50

Z4M5-A/M/50

Z4M5-B/M/50

Z4M5-I/M/50/V

Z4M5-A/M/50/V

Z4M5-B/M/50/V

Z4M6-I/50

Z4M6-A/50

Z4M6-B/50

Z4M6-I/50/V

Z4M6-A/50/V

Z4M6-B/50/V

Z4M6-I/M/50

Z4M6-A/M/50

Z4M6-B/M/50

Z4M6-I/M/50/V

Z4M6-A/M/50/V

Z4M6-B/M/50/V
