產品簡介：

一、液壓泵的基本工作原理

單柱塞泵的工作原理。凸輪由電動機帶動旋轉。當凸輪推動柱塞向上運動時，柱塞和缸體形成的密封體積減

小，油液從密封體積中擠出，經單向閥排到需要的地方去。當凸輪旋轉至曲線的下降部位時，彈簧迫使柱塞

向回下，形成一定真空度，油箱中的油液在大氣壓力的

作用下進入密封容積。凸輪使柱塞不斷地升降，密封容積周期性地減小和增大，泵就不斷吸油和排油。

容積式液壓泵的共同工作原理如下:

(1)容積式泵必定有一一個或若干個周期變化的密封容積。密封容積變小使油液被擠出，密封容積變大時形成

一定真空度，油液通過吸油管被吸入。密封容積的變換量以及變化頻率決定泵的流量。

( 2)合適的配流裝置。不同形式泵的配流裝置雖然結構形式不同，但所起作用相同，并且在容積式泵中是必

不可少的。容積式泵排油的壓力決定于排油管道中油液所受到的負載。

二、液壓泵的主要性能參數

1、壓力

工作壓力是指泵的輸出壓力，其數值決定于外負載。如果負載是串聯的，泵的工作壓力是這些負載壓力之和;

如果負載是并聯的，則泵的工作壓力決定于并聯負載中小的負載壓力。

額定壓力是指根據實驗結果而推薦的可連續使用的高壓力，他反映了泵的能力(一般為泵銘

牌上所標的壓力)。在額定壓力下運行時，泵有足夠的流量輸出，并且能保證較高的效率和壽命。

高壓力比額定壓力稍高，可看作是泵的能力極限。一-般不希望泵長期在高壓力下運行。

2、排量和流量

排量q指在無泄漏情況下，液壓泵轉- ~轉所能排出的油液體積。可見，排量的大小只與液壓泵中密封工作容

腔的幾何尺寸和個數有關。排量的常用單位是(ml/r) 。

單柱塞泵:q=πd2H/4

理論流量Q指在無泄漏情況下， 液壓泵單位時間內輸出的油液體積。其值等于泵的排量V和泵軸轉數n的乘積，

即:QT=qn=πd2Hn/4

實際流量Q指單位時間內液壓泵實際輸出油液體積。由于工作過程中泵的出 口壓力不等于零，因而存在內部

泄漏量0Q (泵的工作壓力越高，泄漏量越大)，使得泵的實際流量小于泵的理論流量，即Q=QT-AQ

泵的實際流量和理論流量之比稱為容積效率ηpv=Q/Qn=(Qr~OQ)/Qr =1-0Q/Qr且Q=Qr*Npv

3、功率、機械效率和總效率

輸入功率P;驅動液壓泵的機械功率,由電動機或柴油機給出P; =2πnMr

輸出功率Po液壓泵輸出的液壓功率,

P.=pQr

根據能量守恒，有pQ_=2πM~n將Q.=qn,消去n得M~=pq/2π

實際_上，由于泵內有各種機械和液壓摩擦損失,泵的實際輸入轉矩應大于理論轉矩

泵的摩擦損失由兩部分組成

容積損失主要 是液壓泵內部泄漏造成的流量損失。容積損失的大小用容積效率表征ηpv機械損失指液壓泵

內流體粘性和機械摩擦造成的轉矩損失。機械損失的大小用機械效率表征ηpm

ηpm=Mp/Mp .

液壓泵的總效率泵的總效率是泵的輸出功率與輸入功率之比Mp- =ηpm°Mpv

三、液壓泵和液壓馬達的類型

按結構分:柱塞式、葉片式和齒輪式

按排量分:定量和變量

按調節方式分:手動式和自動式，

自動式又分限壓式、恒功率式、恒壓式和恒流式等。

按自吸能力分:自吸式合非自吸式

柱塞泵

所述單柱塞泵中，凸輪使泵在半周內吸油，半周內排油。因此泵排出的流量:是脈動的，它所驅動的液壓

缸或液壓馬達的運動速度是不均勻的。所以無論是泵或馬達總是做成多柱塞的。常用的多柱塞泵有徑向

式和軸向式兩大類。

一、徑向柱塞泵

1.徑向柱塞泵的工作原理

圖為徑向柱塞泵的工作原理。之所以稱為徑向柱塞泵是因為有多個柱塞徑向地配置在一個共同的缸體內。

缸體由電動機帶動旋轉，柱塞要靠離心力耍出，但其頂部被定子的內壁所限制。定子是一個與缸體偏心

放置的圓環。因此，當缸體旋轉時柱塞就做往復運動。這里采用配流軸配油，又稱徑向配流。徑向柱塞

泵外形尺寸較大，目前生產中應用不廣。

二、軸向柱塞泵

1、直軸式軸向柱塞泵原理

泵的工作原理。斜盤和配流盤固定不轉，電機帶動軸、缸體以及缸體內柱塞-起旋轉。柱塞尾有彈簀，使

其球頭與斜盤保持接觸。

配流盤

由于存在困油問題，為減少困油，因此在配油盤的槽I、II的起始點開. 上條小三角槽，且在二配流槽的兩

端都開有小三角槽。

2、流量

軸向柱塞泵的幾何排量

q=(πd2/4) DZtg γ

平均理論流量為

Qn=(πd2/4) DZntg γ

式中d-柱塞直徑; D~ -柱塞在缸體.上的分布直徑; Z- -柱塞數; n-軸的轉速;γ-斜盤傾斜角度。

從上式看出:泵的流量及每轉排量可通過改變斜盤傾角γ而改變，所以軸向柱塞泵可很方便地做成變量泵。

產品性能參數：

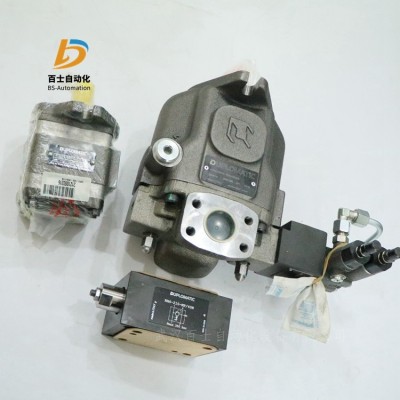

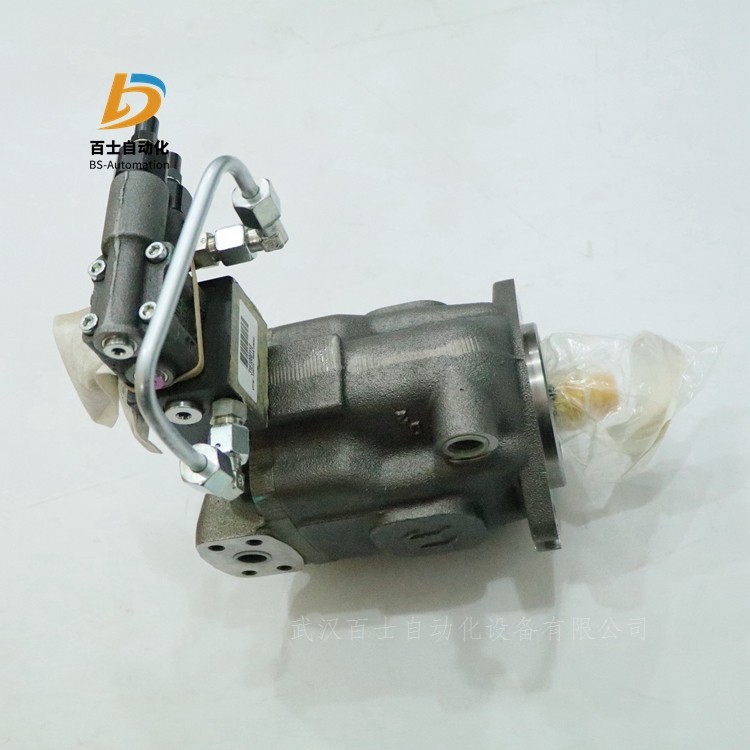

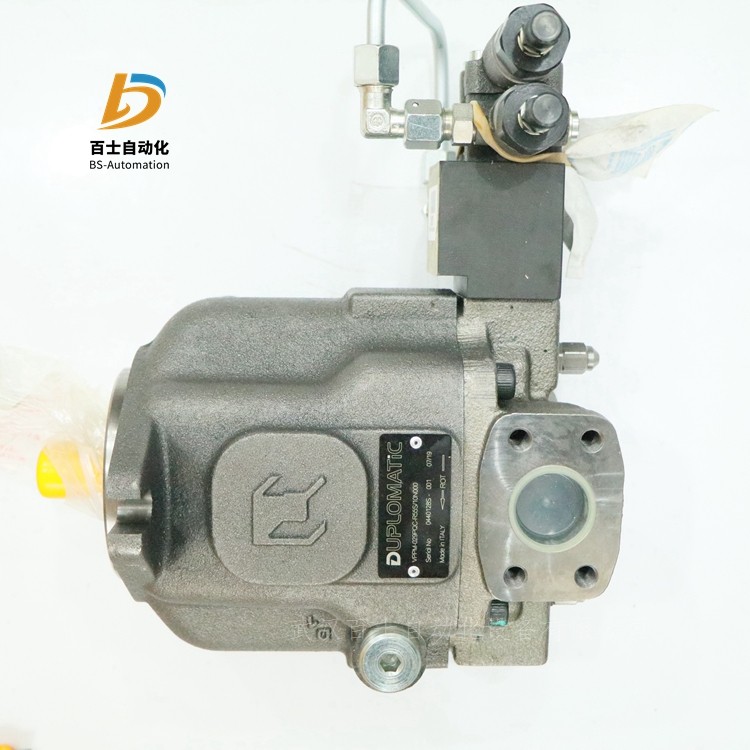

迪普馬DUPLOMATIC軸向柱塞變量泵VPPM

斜盤式軸向柱塞變量泵VPPM，適用于開式回路。

-該泵可提供四種不同的規格，大排量分別為29,46,73以及87cm3/rev。

-泵的流量和轉速及斜盤擺角成正比，而且斜盤擺角可以無級調節。大擺角和小擺角可通過相應的調節螺釘

進行機械限制。

-該系列泵適用于中高壓工作壓力(連續工作壓力至280 bar，峰值壓力至350 bar)。由于一些特殊設計，該

系列泵的驅動軸可以承受較高的軸向和徑向負載。

-該泵通常提供ISO 3019/2安裝法蘭，多聯泵的中間級泵和尾泵除外。多聯泵僅提供SAE J744 2孔法蘭和

SAE J744花鍵軸。

-根據應用需求，該系列泵可提供7種不同的控制機構。

技術參數

泵規格 029 046 073 087

大排量 cm3/rev 29 46 73 087

大工作壓力 (相對壓力)：

- 連續工作：280bar、250bar

- 間歇工作：315bar、280bar

- 峰值壓力:  350bar、315bar

大排量時的大轉速 3000rpm 2600rpm 2200rpm 1850rpm

旋轉方向 順時針或者逆時針(從軸端觀察)

液壓連接 SAE 法蘭接頭

安裝形式 (單泵) ISO 3019/2 法蘭

質量 (單泵)  18kg 24kg 33kg 33kg

環境溫度范圍  -15 / +70°C

油液溫度范圍  -25 / +80°C

推薦油液粘度  15 ÷ 35cSt

訂貨型號示例

a) 單泵，排量29 cm3/rev，帶壓力控制- ISO 安裝法蘭和驅動軸 (標準)

VPPM-029PC-R55S/10N000

b) 單泵，排量46 cm3/rev，帶遠程壓力控制 - SAE 安裝法蘭和SAE花鍵驅動軸

VPPM-046PCR-R01S/10N000

c) 單泵，排量73 cm3/rev，帶壓力控制裝置 - ISO 安裝法蘭和驅動軸(標準)

VPPM-073PCX-R55S/10N000

d) 單泵，排量46 cm3/rev，帶集成式比例壓力和比例流量控制 - 壓力控制范圍至280 bar

VPPM-046PQCE5-R55S/11N000

e) 單泵，排量46 cm3/rev，帶功率控制，設定為1460 rpm時18,5 kW (扭矩 = 122 Nm)

VPPM-046PQNC-R55S/10N000/M122

f) 單泵，排量73 cm3/rev，帶功率控制，集成比例壓力和比例流量控制 - 功率控制設定為98 Nm - 壓力

控制范圍至280 bar

VPPM-073PQNCE5-R55S/11N000/M098

g) 級泵，排量73 cm3/rev，帶壓力控制， 可連接泵VPPM-029

VPPM-073PC-R55S/10N62S

h) 雙聯泵：　　　　 - 級泵，排量46 cm3/rev，帶壓力和流量控制

- 第二級泵，排量29 cm3/rec，帶壓力控制

VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000

i) 三聯泵： - 級泵，排量73 cm3/rev，帶流量和壓力控制

- 第二級泵，排量46 cm3/rev，帶壓力控制

- 第三級泵，排量14 cm3/rev，齒輪泵，規格2

VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
