閥島系列0820055051德國安沃馳AVENTICS進口品牌

閥島系列0820055051德國安沃馳AVENTICS進口品牌

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品

現貨供應，歡迎新老客戶詢價采購！

產品簡介：

AVENTICS安沃馳是氣動元件、系統以及客戶定制解決方案供應商。作為一家氣動工程公司，可以為客戶

提供工業自動化領域的各種產品及服務，此外我們還專注于商用車、食品飲料、軌道交通、生命科學、能

源以及船舶等核心行業。通過集成電子技術，使用創新材料，引領設備安全及物聯網等新行業發展趨勢，

AVENTICS安沃馳成為了提供智能易用型解決方案。

擁有超過150年氣動行業經驗的AVENTICS安沃馳，在全球共有2000余名員工。除了位于德國(Laatzen)，

法國(Bonneville)，匈牙利 (Eger)，美國 (Lexington)，以及中國常州的5大生產基地，AVENTICS安沃馳在

全球超過90個和地區設有銷售機構或授權代理商。AVENTICS安沃馳集團還獲得了多個全球認證，包括

ISO 9001和ISO/TS 16949質量體系認證，ISO 50001能效管理認證，以及ISO 14001環保認證。

安沃馳 HF02-LG 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能，豐富了通用閥門

系統產品種類，其流量高達 1400 l/min。

安沃馳 HF03-LG 系列閥組系統是各式應用的理想選擇。各種連接和模塊化方案使之功能多樣。

安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。

性能參數：

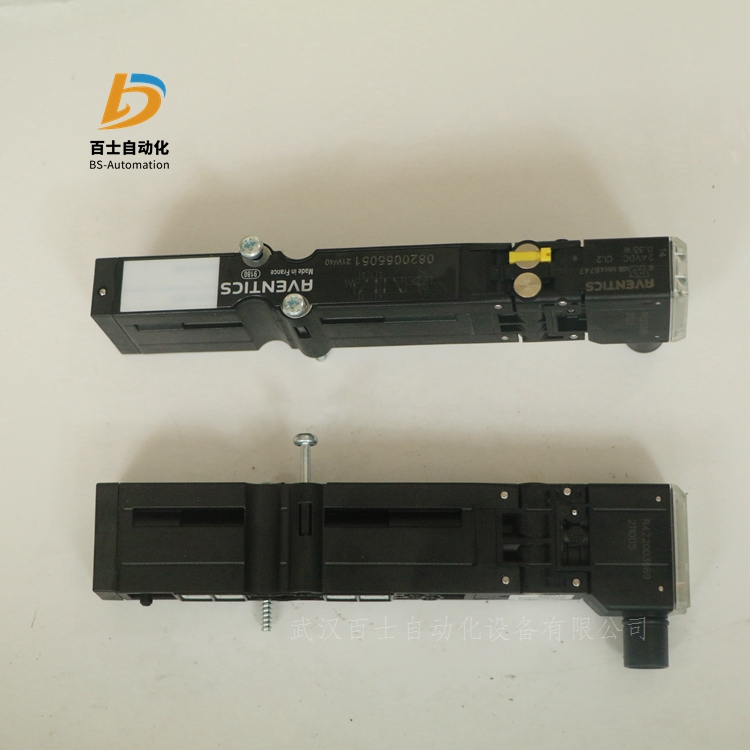

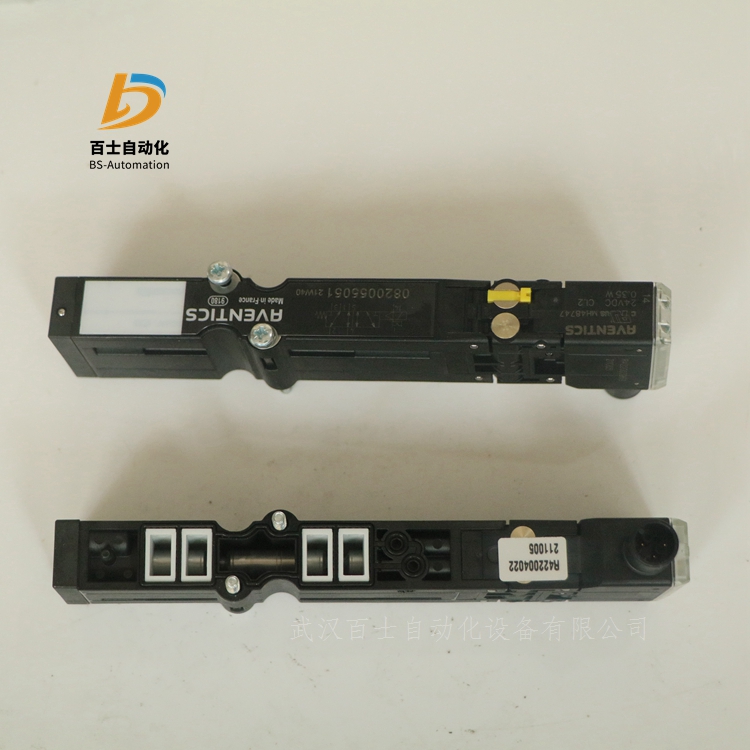

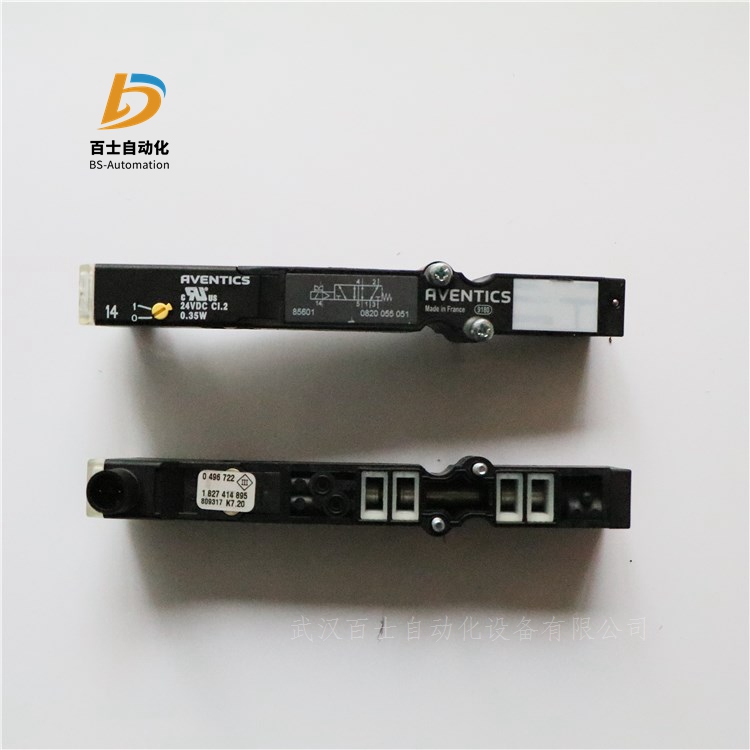

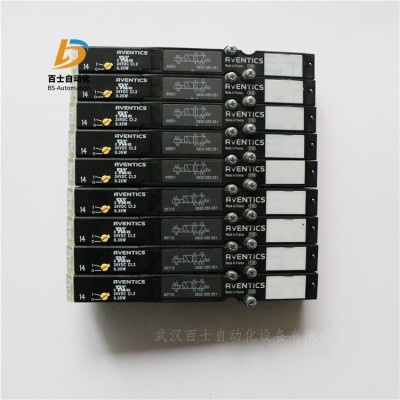

安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG-0820055051

操作元件 單線圈

復位型 帶彈簧復位

換向原理 5/2

結構特點 滑閥，正重疊

外殼 聚酰胺(尼龍) 增強型玻璃纖維

密封件材料 丙烯樹膠

 UR (Underwriters Laboratories)

防護等級 IP65

額定流量Qn 850 l/min

工作電壓DC 24 V

用于系列 HF03-LG,CL03

操作 電子

結構特點  滑閥，正重疊

操作  電子

先導  外部的

密封原理  軟密封

組合原理（閉鎖原理）  單重底板原理

合格證書  UR (Underwriters Laboratories)

工作壓力范圍  -0,9 ... 10 bar

控制壓力 小/大  2,5 ... 10 bar

低 / 高環境溫度  0 ... 50 °C

介質溫度范圍  0 ... 50 °C

介質  壓縮空氣

顆粒大小 max.  5 μm

壓縮空氣中的含油量  0 ... 5 mg/m3

額定流量Qn  850 l/min

先導排氣  帶先導集中排氣

防護等級 帶接口  IP65

保護電路  Z-二極管

反向極性保護  反極性保護

發光二極管狀態顯示  黃色

暫載率  100 %

固定螺栓  十字型槽 DIN EN ISO 4757-Z1

擰緊螺栓的小扭力  1,3 Nm

重量  0,082 kg

先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。

該先導閥經過 UL (Underwriters Laboratories) 認證。

不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！

壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS過濾器-調壓閥, 系列 NL4-FRE-0821300350

組成部分 過濾器-調壓閥

清除冷凝物 半自動，失壓開啟

二級排放 帶二次排氣

過濾器氣孔直徑 5 μm

壓力表 帶有壓力表

外殼 壓鑄鋅

氣杯 聚碳酸酯

密封件材料 丙烯樹膠

 適合ATEX

額定流量Qn 6900 l/min

壓縮空氣連接 G 1/2

結構特點  一個整體的, 可以組裝成塊

組成部分  過濾器-調壓閥

安裝位置  垂直

合格證書  適合ATEX

工作壓力范圍  1,5 ... 16 bar

低 / 高環境溫度  -10 ... 60 °C

介質溫度范圍  -10 ... 60 °C

介質  壓縮空氣 中性氣體

額定流量Qn  6900 l/min

調節器型號  隔膜式調壓閥

調整功能  帶二次排氣

調節范圍 小/大  0,5 ... 10 bar

壓力輸送  單的

過濾器的集水杯容積  50 cm3

濾清器濾芯  可替換

壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。

用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參

見附件）。

適用于在 1、2、21、22 Ex 區內使用

請注意：聚碳酸酯材質的容器易受溶劑侵蝕，

流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請

參見操作說明書。

由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS三位五通換向閥, 系列 CD07-5777770220

操作元件 雙線圈

復位型 帶彈簧復位

換向原理 5/3

結構特點 滑閥，正重疊

外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維

密封件材料 丙烯樹膠

標準化電路接口 EN 175301-803:2006

防護等級 IP65

芯數 3-針

接口尺寸 EN 175301-803, A型

類型 多芯插頭

Qn 1-2 1070 l/min

Qn 2-3 950 l/min

額定流量Qn 900 l/min

壓縮空氣 接口 人口 G 1/4

壓縮空氣 接口 出口 G 1/4

工作電壓DC 24 V

操作 電子

抗溫性 - 25 °C 耐低溫

結構特點  滑閥，正重疊

操作  電子

密封原理  軟密封

控制壓力 小/大  3 ... 10 bar

介質  壓縮空氣

顆粒大小 max.  50 μm

壓縮空氣中的含油量  0 ... 1 mg/m3

額定流量Qn  900 l/min

壓縮空氣連接  符合 ISO 228-1 標準

先導排氣  帶定向先導排氣口的

標準化電路接口  EN 175301-803:2006

反向極性保護  反極性保護

兼容性目錄  13 14

暫載率  100 %

ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目

錄表。

在多線路導線板上的組裝  P-導線板 PRS-導線板

不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！

壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

產品型號：

安沃馳AVENTICS二位五通換向閥,系列HF03-LG

0820055051

0820055501

0820055001

安沃馳AVENTICS二位五通換向閥,系列HF03-LG

0820055052

0820055502

0820055002

安沃馳AVENTICS三位五通換向閥,系列HF03-LG

0820055601

安沃馳AVENTICS三位五通換向閥,系列HF03-LG

0820055602

系列CL03

Qn=850l/min

系列CL03-EV

Qn=700l/min

AVENTICS安沃馳2x二位三通換向閥,系列CL03-EV

R412017959

R412017960

R412017961

AVENTICS安沃馳2x二位三通換向閥,系列CL03-EV

R412017956

R412017957

R412017958

AVENTICS安沃馳2x二位三通換向閥,系列CL03-EV

R412021814

R412021815

R412021816

安沃馳AVENTICS二位五通換向閥,系列CL03-EV

R412017962

R412017962

R412017964

安沃馳AVENTICS二位五通換向閥,系列CL03-EV

R412017950

R412017951

R412017952

安沃馳AVENTICS三位五通換向閥,系列CL03-EV

R412017953

R412017954

R412017955

系列CL03-XL

Qn=1100l/min

AVENTICS安沃馳2x二位三通換向閥,系列HF02-LG

R424B10512

R424B10510

R424B10514

AVENTICS安沃馳2x二位三通換向閥,系列HF02-LG

R424B10511

R424B10339

R424B10339

系列TC15

Qn=1100-1500l/min

安沃馳AVENTICS閥組,系列TC15

R422102197

R422102201

R422102205

R422102209

R422102213

R422102217

0820058751

0820058761

R422103060

0820058771

R422103061

0820058851

0820058861

0820058871

0820059751

R422103062

0820059761

0820059771

0820059851

0820059861

0820059871

安沃馳AVENTICS閥組,系列TC15

R422102220

R422102221

R422102222

R422102223

R422102224

R422102225

0820058796

0820058797

0820058798

0820058896

0820058897

0820058898

0820059796

0820059797

0820059798

0820059896

0820059897

0820059898

安沃馳AVENTICS閥組,系列TC15

R422102226

R422102227

R422102228

R422100980

R422100981

R422100982

R422100983

R422100984

R422100985

安沃馳AVENTICS閥組,系列TC15

R422102232

R422102233

R422102234

0820258703

0820258701

0820258702

0820258704

0820259701

0820259702

0820259703

安沃馳AVENTICS閥組,系列TC15

R422102260

R422102264

R422102268

R422101177

R422101181

R422101185

R422101189

R422101193

R422101197
