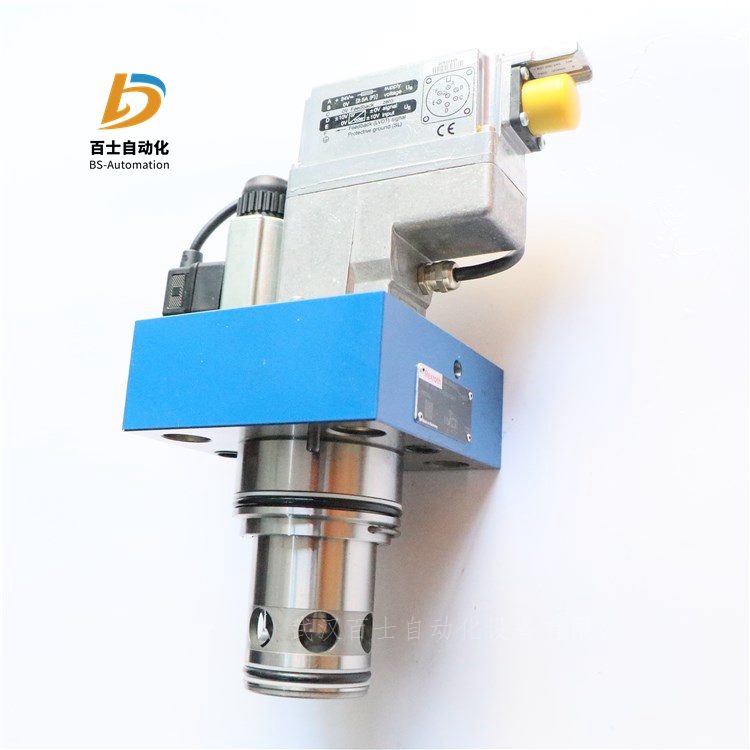

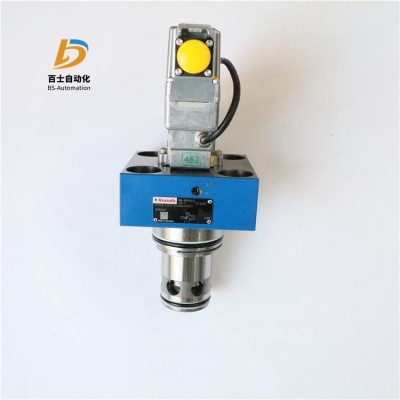

力士樂比例流量閥0811402622 FESXE40CA-1X/500LK0B1M

力士樂比例流量閥0811402622 FESXE40CA-1X/500LK0B1M

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品

現貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥

2WFC; 2WFCE

溫度范圍  -20 … +60℃

大工作壓力  420bar

大回流壓力  100bar

建議粘度范圍  20 … 100mm2/s

二位二通型號

強度：

-油壓阻力高為 420 bar

-高耐振度（符合 DIN EN60068-2）

-環境溫度高為 +60 °C

度：

-響應靈敏度高，滯后低

可靠性：

-質量高，設計成熟

標準化：

-安裝尺寸符合 ISO 7368

-連接器/接口

柔性：

-可與壓力補償器連接，可提供壓力補償流量控制

安全性：

-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置

設置

2WFCE 型先導式比例方向閥基本構成包括：

蓋

主級

帶比例電磁鐵的先導控制閥

帶位置傳感器和模擬接口的集成電子元件

集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控

制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）

加壓，或者已卸載（主級已打開）。控制偏差修正前，將通過控制值成比例地控制行程及節流孔橫截面。

為保證正常運行，必須遵守以下條件：

流向 A → B（X 連接到 A）

流向 B → A（X 連接到 B）

電源電壓故障

如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（僅限接口 B1 和 G1）且在線圈導線電纜中斷

情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級

彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。

流量控制功能

先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。

集成電子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：

電源電壓 UB > 18 V DC

線圈連接未中斷

控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）

如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的

“準備就緒”信號設置為 0 V。

2. 理論值輸出信號

電氣接口“A1”（插腳 F）和“B1”（插腳 6）

“A1”：0.35 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置

“B1”：0 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置

電氣接口“G1”（插腳 6）

4 mA ... +20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置

注意：

電子元件接口“A1”

在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門

在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用

在開口方向的電氣接口“B1”和“G1”：

若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門

在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門

德國力士樂REXROTH比例流量閥訂貨號和型號：

R901388127 2WFCE32S320L-10/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

R901436328 2WFCE50S1500L-10/M/24G1

R901451944 2WFC32S320L-1X/M/K4

0811402614 FESX32CA-1X/320LZ4M

0811402620 FESX40CA-1X/500LZ4M

0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH先導式比例方向插裝閥

FES

規格 25, 32, 40, 50, 63

組件系列 3X

大工作壓力 315 bar

溫度范圍  -20 … +80℃

大工作壓力  315bar

粘度范圍  15 … 380mm2/s

滯后  < 0.2%

響應靈敏度  < 0.1%

反向死區  < 0.15%

電壓類型  直流電壓

額定電流  1000mA

感應  6 ... 8mH

振蕩器頻率  2.5kHz

電氣位置測量系統  差動節流

油路塊安裝技術中的先導式二通比例節流閥

安裝尺寸符合 DIN ISO 7368

節流閥芯電動位置控制

可雙向流通

如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動

與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制

用于外部模擬電子元件

FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥，用以提供連續流量控制。

技術設置：

閥門由四個主裝配件組成：

用于先導油連接且?guī)нB接面的蓋

帶節流閥芯的主閥

帶比例電磁鐵的先導控制閥

節流閥芯與控制值相關的位置控制，以及由此定義的節流孔開口。

流量取決于節流孔與節流閥芯的位置之間的 ?p 。

使用位置傳感器對節流閥芯位置的理論值進行記錄；在電子元件中對控制/理論值進行比較；準備并利用差值

作為控制輸出，以修正節流閥芯相對比例電磁鐵和先導控制閥 的位置。

NG25、32、40 規格的區域與區域的面積比 ?=? 2 : 1，NG 50、63 規格的區域與區域的面積比 ?=? 1.6 : 1。

流動方向 A → B（連接 X 至 A）；

流動方向 B → A（連接 X 至 B）；

可能通過 X 供油的外部先導油。

當啟用斷開時，節流閥芯將移動到閥座位置，并以無漏油方式阻塞 A → B 的流向。閥芯密封件以無漏油方式

將油口 B 密封連接到控制腔；對于內部先導供油，請注意通過先導控制閥從 X 泄漏到 Y 的油！

控制值為 0 V 或 4 mA 的節流閥芯位置已調節，而節流孔仍然位于正重疊位置。

比例電磁鐵克服彈簧移動先導閥芯，并打開從控制腔到 Y 的連接；在區域內 A 處的壓力和環形區域內 B 處的

壓力的共同作用下，控制腔內減壓且節流閥芯向開口方向移動。

比例電磁鐵處流量降低；彈簧移動先導閥芯遠離比例電磁鐵，并打開從 X 到控制腔的連接；控制腔內壓力增大

；區域處的壓力和彈簧力共同使節流閥芯向閉合方向移動

可與壓力補償器配合使用以提供壓力補償流量控制

一旦位置傳感器出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電

控制油口 X 的壓力和彈簧力共同使閥芯移動到閥座位置，并阻塞 A → B 的流向。

一般功能：

打開節流閥芯功能：

（假設流量 A → B，且 A 連接到 X）

關閉節流閥芯功能：

（假設流量 A → B，且 A 連接到 X）

流量控制功能：

電源電壓故障：

注意；

電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞！
