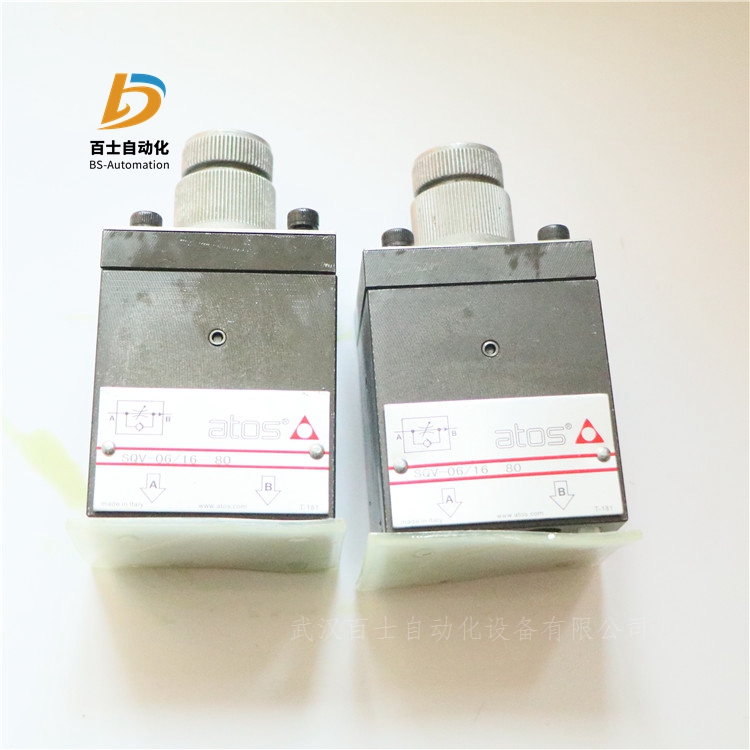

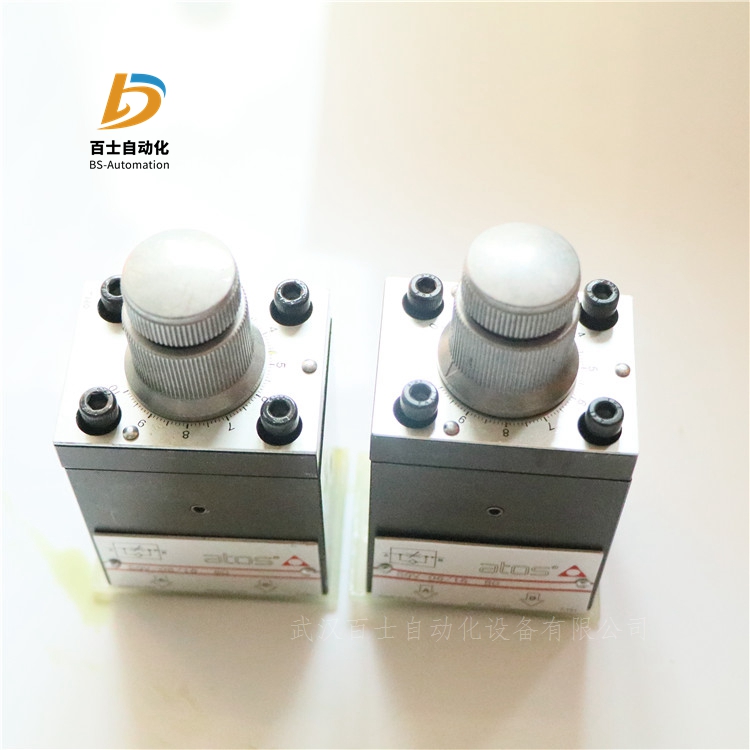

百士常年經銷產品意大利阿托斯流量控制閥SQV-06/16 80

百士常年經銷產品意大利阿托斯流量控制閥SQV-06/16 80

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

流量閥

流量閥適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制；安裝

在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。

流量閥適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制；安裝

在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。自動消除水系統中因各種因

素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”提高供熱，空調的室溫，提高系統能效，實

現節能，是供熱、空調系統實現“計量收費”的理想配套產品。

2分類

定流量閥和橫流量調節閥都是變阻力設備，它們是以流體的差壓作為動力，并根據系統工況（差壓）變化，

自動改變阻力系數，保持流量閥和橫流量的恒定，通過恒定各個支路的流量來實現整個系統流量的均衡輸配，

消除冷熱不均的現象。在總流量足夠的條件下，各個支路的流量變化不會互相影響，系統比較穩定。

定流量閥和恒流量調節閥不同的是：

1、定流量閥只有一個閥瓣，由這個閥瓣直接感受閥門的前后差壓，執行改變閥門阻力的動作，可成為“直

動式變阻力閥”，它不能在線調節流量，因此使用定流量閥無法實施改變總流量的節能運行，只有在一些中

央空調系統中見到。

2、恒流量調節閥是以補償方式時行變阻力的動作，它有倆個閥瓣，一個是調節閥瓣，用于補償節流孔前后

的差壓，因此可成為“補償式變阻力調節閥”其原理是：利用節流孔前后的差壓，作為補償動作的驅動力，

補償并保持節流孔前后差壓的穩定，從而保持流量的恒定，調節節流孔的大小就可獲得不同的流量。因此，

它既可以調節流量。也可以在系統水利工況變化時保持流量恒定，在系統中它既可恒定各個支路的流量，實

現流量的均衡輸配，也可以隨時改變和調節各支路的流量，實現動態平衡。如果每年在初寒到嚴寒和嚴寒到

末寒是進行倆次流量調節，即可實現“分階段改變流量的質調節”的節能運行方式。恒流量調節閥的調節簡

單方便，但對于較大的系統來說，每年進行倆次調節仍然是個負擔，而且恒流量調節閥的價格高，雖然當年

可以收回，但對用戶仍有較大的心理壓力。

按用途分為五種：

(1)節流閥：在調定節流口面積后，能使載荷壓力變化不大和運動均勻性要求不高的執行元件的運動速度基

本上保持穩定。節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥并聯則

可組合成單向節流閥。節流閥和單向節流閥是簡易的流量控制閥，在定量泵液壓系統中，節流閥和溢流閥

配合，可組成三種節流調速系統，即進油路節流調速系統、回油路節流調速系統和旁路節流調速系統。節

流閥沒有流量負反饋功能，不能補償由負載變化所造成的速度不穩定，一般僅用于負載變化不大或對速度

穩定性要求不高的場合。

　　(2)調速閥：調速閥是進行了壓力補償的節流閥。它由定差減壓閥和節流閥串聯而成。節流閥前、后的

壓力分別引到減壓閥閥芯右、左兩端，當負載壓力增大，于是作用在減壓閥芯左端的液壓力增大，閥芯右移，

減壓口加大，壓降減小，使也增大，從而使節流閥的壓差保持不變；反之亦然。這樣就使調速閥的流量恒定

不變。在載荷壓力變化時能保持節流閥的進出口壓差為定值。這樣，在節流口面積調定以后，不論載荷壓力

如何變化，調速閥都能保持通過節流閥的流量不變，從而使執行元件的運動速度穩定。

　　(3)分流閥：分流集流閥也稱速度同步閥，因而同步閥在液壓系統中得到了廣泛的應用。分流集流閥的同

步是速度同步，當兩油缸或多個油缸分別承受不同的負載時，分流集流閥仍能保證其同步運動。不論載荷大

小，能使同一油源的兩個執行元件得到相等流量的為等量分流閥或同步閥;得到按比例分配流量的為比例分流

閥。

　　(4)集流閥：作用與分流閥相反，使流入集流閥的流量按比例分配。

　　(5)分流集流閥：兼具分流閥和集流閥兩種功能。分流集流閥也稱：同步閥，是集液壓分流閥、集流閥功

能于一體的獨立液壓器件。是液壓閥中分流閥，集流閥，單向分流閥，單向集流閥和比例分流閥的總稱.同步

閥主要是應用于雙缸及多缸同步控制液壓系統中。通常實現同步運動的方法很多，但其中以采用分流集流閥

－同步閥的同步控制液壓系統具有結構簡單、成本低、制造容易、可靠性強等許多優點，因而同步閥在液壓系統中得到了廣泛的應用作用與分流閥相反，使流入集流閥的流量按比例分配。

3作用

流量閥的作用是在閥的進出口壓差變化的情況下，利用調節閥芯和閥體間的節流口面積和它所產生的局部阻

力對流量進行調節，從而控制執行元件的運動速度。維持通過的流量恒定，從而維持與之串聯的被控對象(如

一個環路、一個用戶、一臺設備等，下同)的流量恒定。管網中應用流量閥，可直接根據設計來設定流量，閥

門可在水壓作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差。流量閥的名稱較多，如自力式

流量平衡閥、定流量閥、動態平衡閥等。各種類型的流量閥，結構各有不同，但工作原理相似。

流量閥是由一個手動調節閥組和一個自動平衡閥組組成。調節閥組作用是設定流量，自動平衡閥組作用是維

持流量恒定。系統流體的工作壓力為P1，手動調節閥的前后壓力分別為P2、P3。當手動調節閥調到某一位

置時，即人為確定了“設定流量”Kv即手動調節閥的流量系數，流量G=Kv（P2-P3），Kv為，Kv設定后，

只要P2－P3不變，則流量G不變。當系統流量增大時，(P2—P3)的實際值超過了允許的給定值，此時通過

感壓膜和彈簧作用使自動調節閥組自動關小，直至流量重新維持到設定流量，反之亦然。

流量閥自動調節流量的有效范圍取決于工作彈簧的性能。一般流量閥前后壓差在20—300kPa的范圍內能按

設定值有效控制流量。當壓小于20kPa時，控制流量達不到設定值；壓差超過300kPa時，可能產生噪音。

性能參數：

性能特點

1、可按設計或實際要求設定流量， 能自動消除系統的壓差波動，保持流量不變。

2、克服系統冷熱不均現象，提高供熱（供冷）質量。

3、徹底解決近端壓差大，遠端壓差小的矛盾。

4、減少系統循環水量，降低系統阻力。

5、減少設計工作量，不需要對管網進行繁瑣的水力平衡計算。

6、降低調網難度，把復雜的調網工作簡化為簡單的流量分配。

7、免除多熱源管網熱源切換時的流量再分配工作。

8、流量顯示值均為測試臺上隨機標定，流量（m3/h）。

產品型號：

ATOS阿托斯流量控制閥

DHQ-011/C/11-IX 24DC

DHQ-013/C/1/K-IX 24DC 21

DHQ-013/C/1-IX 230/50/60AC

DHQ-013/C/1-I 21

DHQ-013/O/24/L2V-UX 24DC 22

DHQ-013/O/24-IX 110/50/60AC

DHQ-014/0/6/K-UX 24DC

DHQ-014/C/6-IX 24DC 21

DHQ-016/C/6-IX 24DC 21

DHQ-016/O/16-IX 24DC

DHQ-023/C/6-IX 24DC

DHQ-024/C/1-IX 230/50/60AC

DHQ-024/O/24-IX 24DC 21

DKQ-011/C/24-IX 24DC 21

DKQ-013/0/24-UX 24DC

DKQ-014/C/16-IX 24DC 21

DKQ-014/C/6-UX 24DC 22

DKQ-016/O/16/K-IX 24DC 21

DKQ-023/C/6-IX 24DC 21

DKQ-023/O/1/V-IX 230/50/60AC 21

DKQ-024/C/6-IX 24DC 21
