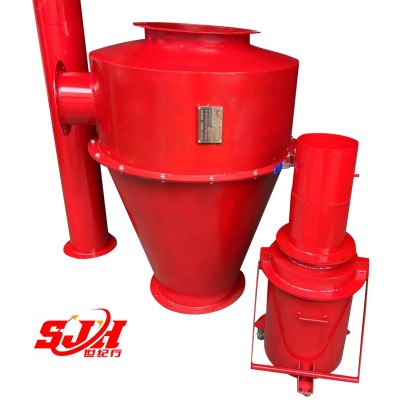

沙克龍火花收集器_火星捕捉器裝置

火花捕集器，聽到這個名字我們就會想這是什么機器。所謂的火花捕集器就是工業管道上常見的一種安全設備，主要是為了保護除塵器，防止后級的布袋除塵器或濾筒除塵器發生燒袋、燒筒的事故。它的工業應用十分的廣。接下來世紀行甘工就帶您了解一下火花捕捉器！！！

沙克龍火花收集器_火星捕捉器裝置簡介：

1、火花捕捉器，顧名思義是捕捉火花，并使其熄滅的裝置。

2、激光切割、機器人連續焊接，金屬切割、打磨時產生大量飛濺的火星火花。

3、當連續的大量飛濺火花產生時，隨著除塵器的抽風管道，直接進入除塵器。

4、除塵器安裝了濾料，表面遇到連續大量的火花火星，往往會引起著火事故。

5、即使用了阻燃濾料，但是大量的火花也會把濾料表面，引起過濾失效漏粉。

6、濾料是除塵器的心臟，一旦失效漏粉，就報廢，需要更變新濾料，造成嚴重經濟損失。

7、管道型火花捕捉器，源自歐美技術，是彌補老風管布局引風過程中無法撲滅火星的安全缺陷而定向開發。

結構說明：

1、包括一個中空的殼體，殼體的兩端分別設置有出風口和進風口，殼體的截面積大于進風口的截面積，殼體內設置有多層捕捉網，捕捉網的孔徑由前往后依次加大。

2、防飛濺擋板殼體內插設有多片的隔板，隔板上設有通孔，各隔板的通孔是交錯設置，在隔板上設有數片導流片，導引廢氣并將粉體攔截捕集在隔板上，隔板葉片有一定的耐磨措施和恰當?shù)男D(zhuǎn)角度；

3、火花捕集器機理1.篩濾作用2.慣性碰撞3.擴散作用4.攔截作用上述各種捕集機理對于同一特性的火星來說并非都同時有效，起主要作用的往往只是一種機理或二、三種機理的聯合作用。其主要作用要根據火星塵粒性質，結構、特性和運行條件等實際情況確定。

4、利用旋轉式導流葉片引導煙氣作旋轉流動，將火星粉塵與導流葉片或管道筒壁碰撞后熄滅。殼體內設有內部氣流擋板，內部氣流擋板上設有C型鋼。

沙克龍火花收集器_火星捕捉器裝置工作原理:

當火花通過特殊構造而成的氣流導流板入口時，由于空氣動力學的原理，會產生氣旋，在特殊的結構通道里完成碰撞、熄滅、沉降、導出的過程。

適用范圍:

A類：二保焊、氬弧焊焊接施工時產生的焊煙、激心切割工作時產生的火星火花。以煙氣為主，粉塵少量

B類：高溫、生物質鍋爐、熔煉爐、火星多，易復燃的工況。此類火捕器在常溫火花捕捉器的基礎上，額外升級部器必要的機構，例如安裝了星型卸料網，連續刮出火花火星到收集桶，同時有效防止易燃物質碰撞熄滅后，在高溫狀態下，死灰復燃產生火災。

A與B類的工況不同，配置不同，因此選用時，要了解詳細的用戶實際生產工況。

火花捕集器有多種結構形式分別為旋流式，百葉窗式，重力沉降式等。

火花捕捉器的主要作用是對于一些高溫并且含火星的煙氣進行處理，煙氣中的火花，以免燒毀袋式除塵器的濾袋。

1、旋流式捕集方式，利用旋流式導流葉片引導煙氣作旋轉流動，將大顆粒火星粉塵與導流葉片或管道筒壁碰撞后熄滅。

2、重力沉降式，用一根管道將煙氣通至筒形沉降室的底部，然后煙氣經過壁碰，將火花沉降下來，其余廢至除塵器工序。

3、百葉窗式，一種簡單的阻隔方式。

選擇重力沉降的話需保斷面流速控制在3m/s以下，裝置筒體直徑約11~12m，現場無此安裝空間。而旋流式是與管道等徑同軸的筒狀裝置，主要利用筒內放射狀排布的傾斜導流葉片，使顆粒具有較高徑向運動趨勢，并受軸向氣流推擠沿筒壁貼附滑動至出口端集塵環，氣體從出口中心流出，顆粒則落入集塵環底部灰斗。該裝置長度較適中，應用面廣泛。

火星捕集器一般安裝在除塵器進口前，包括殼體，殼體兩側分別設有進風口和出風口。殼體下部與集灰桶連接，集灰器下部設有出灰機構。殼體安裝在支架上。火星捕集器主要有風管、轉軸、小軸、膜片和旋轉導葉組成，通過軸承座支撐在出風口上。當風速一定時，裝在小軸上的活動導葉隨著轉速的變化自動改變其偏轉角。在煙道出口形成擋板，可以控制和調節排煙速度，可以碰撞和撲滅火星，起到防火作用。是一種經濟、理想的煙道防火裝置。它具有火花、結構簡單、無需增加系統電阻、使用壽命長等優點。
