煤化工耐磨陶瓷涂料施工 龜甲網耐磨料廠家

煤化工耐磨陶瓷涂料施工 龜甲網耐磨料廠家，耐磨陶瓷涂料是一種膠凝材料，由于原料采用處理方法和嚴格工藝控制組成，通過一系列的化學反應，使其能在常溫下形成強度及硬度，達到陶瓷的結合強度標準，故而稱陶瓷耐磨涂料。它具有施工方便，維護容易，成本低廉的特點而被廣采用。

耐磨陶瓷涂料優良的力學性能和耐磨指數可以應用于水泥行業余熱發電系統以及電廠循環流化床鍋爐內襯，經受嚴酷的高速熱態含塵氣流的沖刷和磨損，地提高設備運轉周期。水泥廠可以不同的設備或零件的操作溫度，選用不同種類的耐磨陶瓷涂料。磨損介質和沖刷速度的不同，一般在風管、彎頭和旋風分離器處的施工厚度為20mm，局部磨損嚴重的部位，如選機下料錐斗、下料溜槽等處，可以增加施工厚度至30mm或40ram．

耐磨涂料具有的抗震性，其底部錨固焊接網狀龜甲網增加牢固措施，能更加的使耐磨陶瓷涂料和鋼板緊密結合在一起，從而形成一種堅硬的保護層，能很好的保護鋼板和設備不受磨損，在很大程度上提高了設備的工作效率和生產效率。

陶瓷涂料在生產和加工環節中是相當嚴格的，其配料是由二十多種優良耐酸堿結合劑和高密度碳化硅及莫來石骨料加工而成，所以對現場的使用也有嚴格的要求，工況及企業在使用耐磨陶瓷涂料的時候經常會遇到一些問題，現在就給大家做一個解析，常見的問題如下：

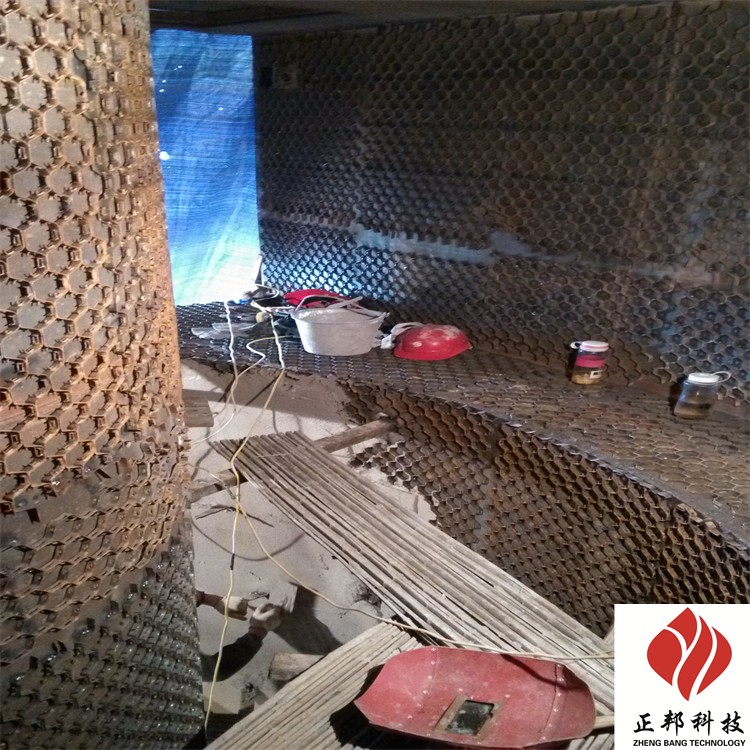

1. 焊接；施工中就是要錨固焊接底部骨架龜甲網，龜甲網的焊接嚴格要求焊接點橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網和底部鋼板能很好的焊接在一起，從而不會出現由于震動或者風速過大而導致龜甲網松動或者脫落。

2. 檢查焊接；龜甲網焊接完畢后需做初步檢查，不能出現漏焊或者焊點間距過大等不合格問題，如有問題需及時加固，以保證基礎骨架的牢固性。

3. 準備攪拌；開始攪拌耐磨陶瓷涂料，一次不能往攪拌機倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會導致材料攪拌不均勻從而影響材料性能。

4. 開始攪拌；加入定量的固化劑，使耐磨陶瓷涂料與固化劑充分攪拌均勻，然后加入定量的膠水充分攪拌均勻，攪拌時間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個黏度很大的濕球狀，才能從攪拌機里放出來開始使用。

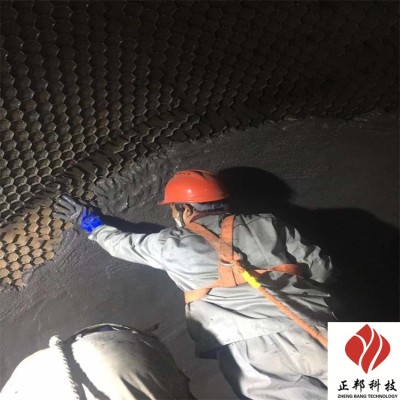

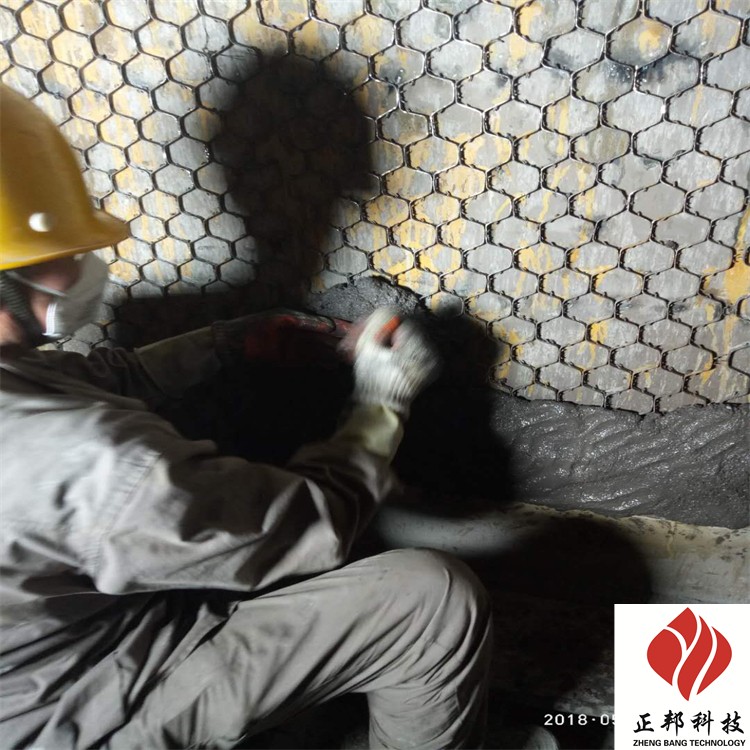

5. 涂抹；操作人員需配備勞保手套、口罩、眼鏡及保護帽等防護用品，如果在高空作業需要佩戴合格的帶，從桶內取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網上，保證不能有空洞或壓不實的現象，以保證耐磨陶瓷涂料緊密的和龜甲網及鋼板結合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現起層現象。

6. 檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現象，如果發現及時然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結合在一起方可使用。

7. 保養；耐磨涂料需過了保養期達到理想強度后才能正常使用，夏季一般為48小時，冬季一般為72小時。
