開封煙道耐磨膠泥施工 龜甲網(wǎng)耐磨料

開封煙道耐磨膠泥施工 龜甲網(wǎng)耐磨料

開封煙道耐磨膠泥施工 龜甲網(wǎng)耐磨料，耐磨膠泥是一種耐溫、耐磨的無機(jī)涂層，即在一般的金屬或非金屬材料的表面涂上一層防磨料就能達(dá)到提高原本材料的使用性能。讓原本性能一般的材料得到大幅度的改變，所以防磨料非常受歡迎，它廣泛應(yīng)用于石油工業(yè)、冶金、航空航天等工業(yè)鄰域。同時(shí)這種材料還能節(jié)省能源，因?yàn)樗梢蕴岣卟牧系氖褂脡勖蟾拍芴岣咭坏絻杀兜臉幼樱屚瑯拥牟牧夏苡酶茫瑴p少材料的損耗和浪費(fèi)。雖然防磨料也是一種人造材料，但它的主要成分是硅酸鹽，和地球的巖石圈層的成分很接近，所以，不會(huì)像塑料那樣造成環(huán)境污染，也不會(huì)造成重金屬離子的污染，不會(huì)影響生態(tài)環(huán)境，是一種非常綠色的新型材料。在制作防磨料時(shí)，如果加入不同的具有性質(zhì)的填料及添加劑得到的材料性能也會(huì)有所區(qū)別，以加強(qiáng)其某一方面的性能，這也使得防磨料的多樣化。

耐磨膠泥施工步驟：

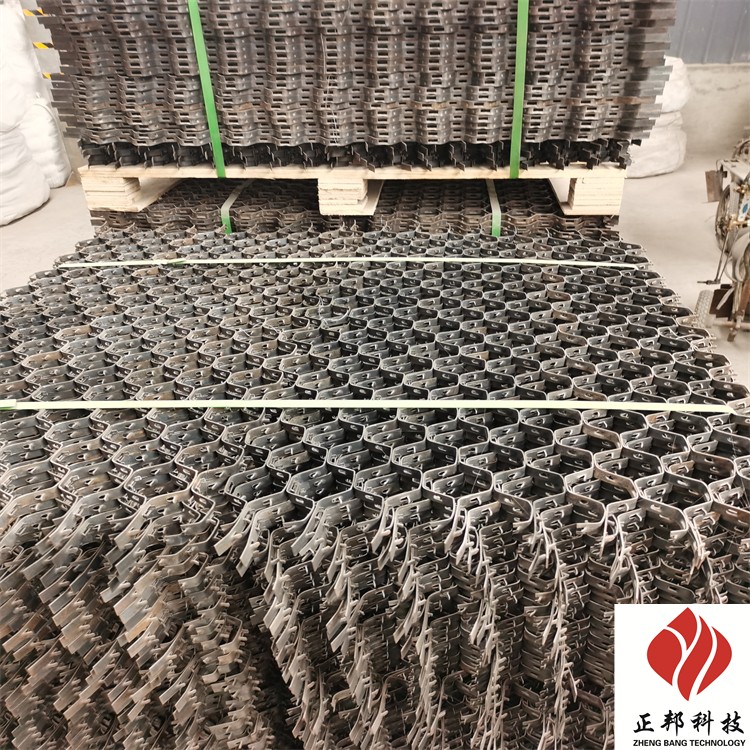

1.焊接；施工中先就是要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴(yán)格要求焊接點(diǎn)橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會(huì)出現(xiàn)由于震動(dòng)或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動(dòng)或者脫落。

2.檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點(diǎn)間距過大等不合格問題，如有問題需及時(shí)加固，以保證基礎(chǔ)骨架的牢固性。

3.準(zhǔn)備攪拌；開始攪拌耐磨陶瓷涂料，一次不能往攪拌機(jī)倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會(huì)導(dǎo)致材料攪拌不均勻從而影響材料性能。

4.開始攪拌；加入固定量的固化劑，使耐磨陶瓷涂料與固化劑充分粉攪拌均勻，然后加入固定量的膠水充分?jǐn)嚢杈鶆颍瑪嚢钑r(shí)間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個(gè)黏度很大的濕球狀，才能從攪拌機(jī)里放出來開始使用。

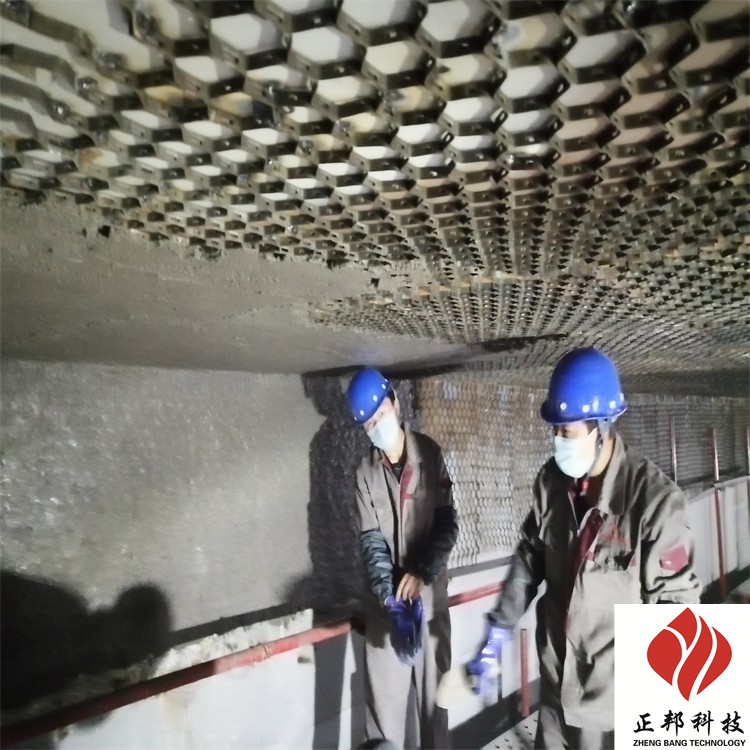

5.涂抹；操作人員需配備勞保手套、口罩、眼鏡及帽等防護(hù)用品，如果在高空作業(yè)需要佩戴合格的帶，從桶內(nèi)取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實(shí)的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

6.檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時(shí)然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結(jié)合在一起方可使用。

7.保養(yǎng)；耐磨陶瓷涂料需過了保養(yǎng)期達(dá)到后才能正常使用，夏季為48小時(shí)，冬季為72小時(shí)。

耐磨膠泥施工注意事項(xiàng)：

耐磨料施工應(yīng)從工程的上部開始由上而下施工，抹灰時(shí)要用力按壓。每次抹灰厚度以20mm為宜，厚不宜超過30mm。抗磨層厚度較厚時(shí)，層，抹灰層達(dá)到初凝狀態(tài)時(shí)繼續(xù)抹灰施工至設(shè)計(jì)耐磨層厚度。從耐磨料加水?dāng)嚢璧绞┕ね戤呌脮r(shí)控制在45分鐘內(nèi)為宜。因此應(yīng)保證每次攪拌量與施工速度相匹配。

壓光

根據(jù)氣候條件，1-2小時(shí)達(dá)到初凝狀態(tài)后要進(jìn)行壓光處理。壓光工序非常重要，可降低抗磨層的粗糙度，有利于出料通暢，如果施工厚度較厚容易出現(xiàn)塑性裂紋，所以在次壓光1-2小時(shí)后進(jìn)行次壓光。
