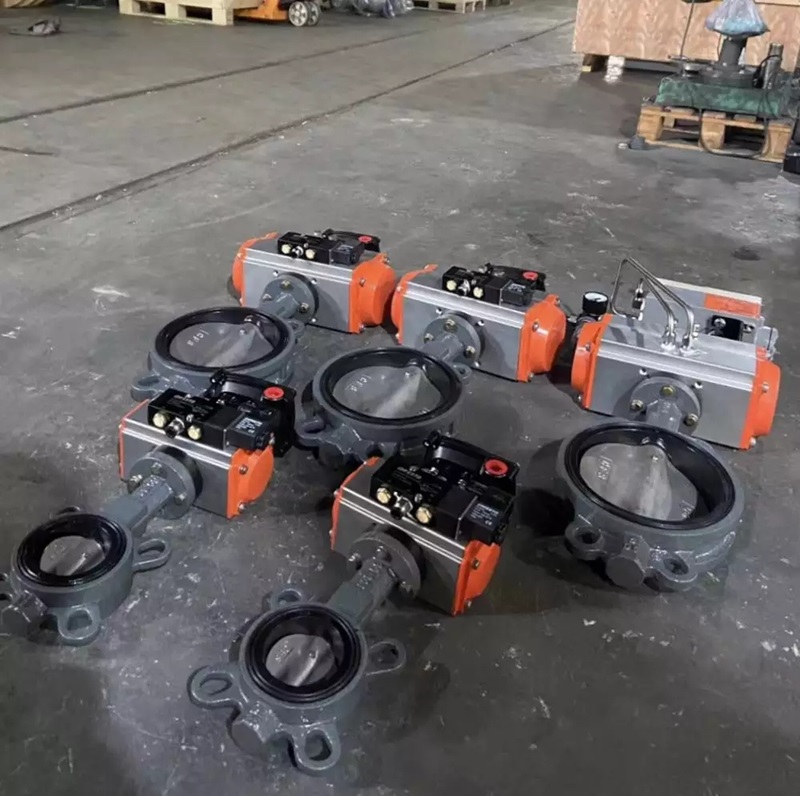

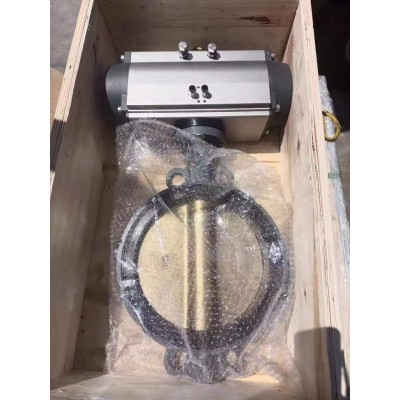

船用中心型氣動式蝶閥Q型 GB3036-94 帶船檢證書

上海隕隆船用閥門主要生產產品有各種規格的船用蝶閥、閘閥、截止閥、球閥、針型閥、調節閥、節流閥、柱塞閥、止回閥、安全閥、減壓閥、自閉閥、快關閥、截止止回閥、皮龍閥、旋塞閥、泥箱、通海閥、海水濾器、油濾器、防浪閥、空氣帽、測深自閉閥、水利控制閥、船用閥門、

 蝶閥、船用蝶閥、船用對夾式蝶閥、船用法蘭式蝶閥、船用雙法蘭式蝶閥、船用對夾式手柄蝶閥、船用對夾式蝸輪蝶閥、船用對夾式螺旋蝶閥、船用對夾式液壓蝶閥、船用對夾式液控蝶閥、船用對夾式遙控蝶閥、船用對夾式液動蝶閥、船用對夾式電動蝶閥、船用對夾式氣動蝶閥、船用法蘭式手柄蝶閥、船用法蘭式蝸輪蝶閥、船用法蘭式螺旋蝶閥、船用法蘭式液壓蝶閥、船用法蘭式液控蝶閥、船用法蘭式遙控蝶閥、船用法蘭式液動蝶閥、船用法蘭式電動蝶閥、船用法蘭式氣動蝶閥、船用雙法蘭式手柄蝶閥、船用雙法蘭式蝸輪蝶閥、船用雙法蘭式螺旋蝶閥、船用雙法蘭式液壓蝶閥、船用雙法蘭式液控蝶閥、船用雙法蘭式遙控蝶閥、船用雙法蘭式液動蝶閥、船用雙法蘭式電動蝶閥、船用雙法蘭式氣動蝶閥、船用中心型對夾式手柄蝶閥、船用中心型對夾式蝸輪蝶閥、船用中心型對夾式螺旋蝶閥、船用中心型對夾式液壓蝶閥、船用中心型對夾式液控蝶閥、船用中心型對夾式遙控蝶閥、船用中心型對夾式液動蝶閥、船用中心型對夾式電動蝶閥、船用中心型對夾式氣動蝶閥、船用中心型法蘭式手柄蝶閥、船用中心型法蘭式蝸輪蝶閥、船用中心型法蘭式螺旋蝶閥、船用中心型法蘭式液壓蝶閥、船用中心型法蘭式液控蝶閥、船用中心型法蘭式遙控蝶閥、船用中心型法蘭式液動蝶閥、船用中心型法蘭式電動蝶閥、船用中心型法蘭式氣動蝶閥、船用中心型雙法蘭式手柄蝶閥、船用中心型雙法蘭式蝸輪蝶閥、船用中心型雙法蘭式螺旋蝶閥、船用中心型雙法蘭式液壓蝶閥、船用中心型雙法蘭式液控蝶閥、船用中心型雙法蘭式遙控蝶閥、船用中心型雙法蘭式液動蝶閥、船用中心型雙法蘭式電動蝶閥、船用中心型雙法蘭式氣動蝶閥、船用雙偏心型對夾式手柄蝶閥、船用雙偏心型對夾式蝸輪蝶閥、船用雙偏心型對夾式螺旋蝶閥、船用雙偏心型對夾式液壓蝶閥、船用雙偏心型對夾式液控蝶閥、船用雙偏心型對夾式遙控蝶閥、船用雙偏心型對夾式液動蝶閥、船用雙偏心型對夾式電動蝶閥、船用雙偏心型對夾式氣動蝶閥、船用雙偏心型法蘭式手柄蝶閥、船用雙偏心型法蘭式蝸輪蝶閥、船用雙偏心型法蘭式螺旋蝶閥、船用雙偏心型法蘭式液壓蝶閥、船用雙偏心型法蘭式液控蝶閥、船用雙偏心型法蘭式遙控蝶閥、船用雙偏心型法蘭式液動蝶閥、船用雙偏心型法蘭式電動蝶閥、船用雙偏心型法蘭式氣動蝶閥、船用雙偏心型雙法蘭式手柄蝶閥、船用雙偏心型雙法蘭式蝸輪蝶閥、船用雙偏心型雙法蘭式螺旋蝶閥、船用雙偏心型雙法蘭式液壓蝶閥、船用雙偏心型雙法蘭式液控蝶閥、船用雙偏心型雙法蘭式遙控蝶閥、船用雙偏心型雙法蘭式液動蝶閥、船用雙偏心型雙法蘭式電動蝶閥、船用雙偏心型雙法蘭式氣動蝶閥、

 本公司生產船用對夾式信號蝶閥｜消防蝶閥｜船用防護型信號蝶閥GB/T3036-94

材質：不銹鋼、鑄鋼、合金鋼

公稱壓力：1.0MP-6.4MPa

公稱通徑：DN50-DN500

電流、電壓：直交流通用

適用介質：水

適應溫度：≤80℃

用途：在信號蝶閥的頂部沒有閥門啟閉電信號裝置，當閥門被誤關閉25%(全開度的1/4)時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的****配套產品。

結構特點及工作原理

該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號穩定可靠。

 船用雙偏心型蝶閥GB/T3037-94的用途和特點：

產品名稱： 船用雙偏心型蝶閥GB/T3037-94

連接方式；法蘭；對夾式；凸耳式。

結構型式；中線型，雙偏心型

產品型式： A型、B型、AS型、BS型、CS型、SX型、ES型、QS型、DS型 FSB型、FA型、FB型、FD型、FQ型

產品口徑： DN40-1200

產品壓力：5K 10K 16K 0.6 1.0 1.6Mpa 125LB 150LB 300LB.

閥體材質： 鑄鐵、鑄鋼、不銹鋼,青銅.

閥板材料；不銹鋼，球墨鑄鐵，鋁青銅，鑄鋼。

閥座材料；NBR,PTFE FKM

產品簡介： 制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊。驅動方式：手動、氣動、液動、電動。

船用蝶閥，船用手動蝶閥，船用螺旋式蝶閥，船用凸耳式蝶閥，船用電動蝶閥，船用氣動蝶閥，船用液壓蝶閥，船用蝸輪蝶閥，船用不銹鋼蝶閥，船用青銅蝶閥，船用法蘭蝶閥，船用雙偏心蝶閥。

凸耳式蝶閥介紹：

1、閥體材質：灰鑄鐵、球墨鑄鐵、鑄鋼、鋁合金、不銹鋼等

2、閥板材質：雙相不銹鋼、尼龍11板、鍍鋅板、鋁青銅

3、閥座：NBR、EPDM、VITON、PTFE、R-PTFE

2.使用要求

1、公稱通徑：DN50-1000（mm）

2、****公稱壓力：1.6Mpa

3、適用溫度：-50℃—235℃

4、驅動形式：氣動（限位開關、電磁閥、手輪、****)

3.產品特性

1、擠壓的高強度鋁質缸體，內表面細磨精加工及硬質陽****化處理，摩擦系數小，使用壽命長，*腐蝕性能強。

2、雙活塞齒輪齒條式設計，結構緊湊、安裝位置對稱、改變輸出軸轉向方便，使用壽命長、動作迅速。

3、組合式預負荷鍍層彈簧，工作壽命長。

4、*齒輪和齒條，嚙合間隙小、精度高，輸出功率大。

5、不銹鋼緊固件，安全美觀，*腐蝕性強。

6、優美緊湊現代化的造型，多規格的系列產品，使選型更經濟方便。

7、*符合****的規范：輸出軸槽、螺孔；頂部安裝孔尺寸符合NAMUR標準；氣源接口尺寸符合NAMUR標準；底部安裝孔尺寸符合ISO5211、DIN3337標準,方便安裝電磁閥、限位開關等附件。

4.多功能性

廣泛用于船舶、石油、化工、食品、造紙、水電、給排水、冶金、能源等系統的管路上,適用于多種腐蝕性的氣,液,半液以及固體粉末介質。

 加長桿蝶閥又叫翻板閥,是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。

       加長桿蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。加長桿蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。加長桿蝶閥全開到全關通常是小于90°，加長桿蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的*，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能****閥門的操作性能。工業蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。一般密封座的壽命在正常情況下，橡膠15年-20年，金屬的80年-90年。加長桿蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由于水深，閥軸上、下水頭差所產生的力矩也不容忽視。

       另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖。蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥可以運送泥漿，在管道口積存液體****少。低壓下，可以實現良好的密封。調節性能好。蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和*腐蝕性，*擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易*，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

加長桿蝶閥的優點

    1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

    2、結構簡單，體積小，重量輕。

    3、可以運送泥漿，在管道口積存液體****少。

    4、低壓下，可以實現良好的密封。

    5、調節性能好。
