      超聲波相控陣點焊檢測儀

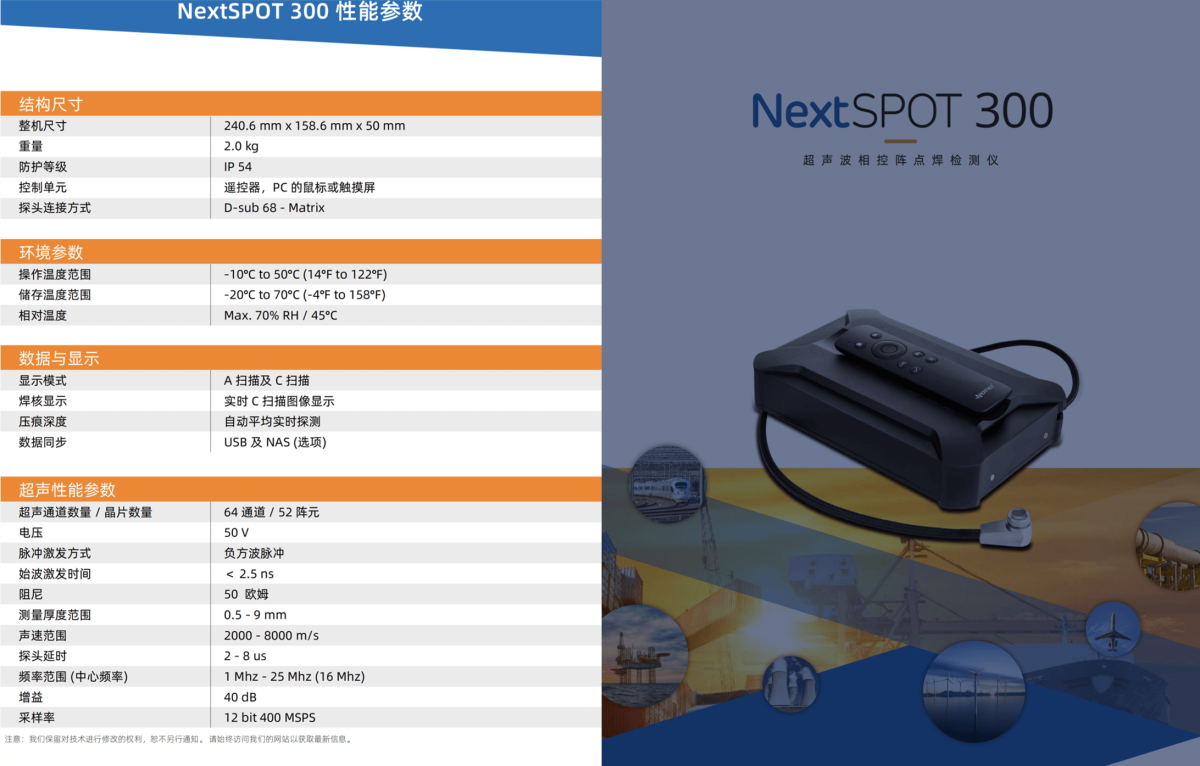

　　NEXT SPOT系列  300

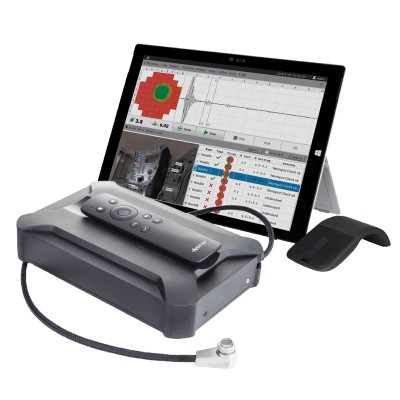

　　超聲波相控陣點焊檢測儀

　　·航天航空 ·交通運輸 ·電力能源 ·制造行業 ·油氣行業

　　整機尺寸：240.6*158.6*50mm

　　重量：2.0kg

　　防護等級：IP54

　　控制單元：，PC的鼠標或觸摸屏

　　探頭連接方式：D-sub68-Matrix

　　顯示模式：A掃描及C掃描

　　焊核顯示：實時C掃描圖像顯示

　　壓痕深度：自動平均實時探測

　　數據同步：USB及NAS

　　超聲通道數量：64通道/52陣元

　　電壓：50V

　　脈沖擊發方式：負方波脈沖

　　始波激發時間：＜2.5ns

　　阻尼：50歐姆

　　測量厚度范圍：0.5-9mm

　　聲速范圍：2000-8000m/s

　　探頭延時：2-8μs

　　頻率范圍：1Mhz-25Mhz（16Mhz）

　　增益：40dB

　　采樣率：12bit 400MSPS

　　應用范圍：

　　·航天航空、鐵路交通

　　·鋼鐵冶金、鍋爐壓力容器

　　·金屬材料加工、管道管材

　　·電力、石化、、機械

　　·汽車、模具、棒材、鑄件

　　·軌道、絕緣子、電力傳輸

　　·齒輪、齒圈、飛輪檢測

　　·學校、科研、海關

　　·水冷板、接插件、電子元器件

　　·半導體、鋰電池、塑膠件、電路板

　　·BGA、SMT、LED……
