燒結(jié)料倉龜甲網(wǎng)耐磨膠泥配方 防磨料廠家

燒結(jié)料倉龜甲網(wǎng)耐磨膠泥配方 防磨料廠家，龜甲網(wǎng)耐磨膠泥是一種綠色非金屬膠凝材料，其品種齊全耐磨性強，深受顧客的認可。它是采用耐酸和耐堿的人工合成原料經(jīng)嚴格的工藝配比和先進的無機聚合技術(shù)制成的一種粉狀陶瓷材料。在施工現(xiàn)場，將液體無機膠水加入這種材料，采用人工或機械方式涂抹在設(shè)備內(nèi)襯或表面，經(jīng)過一系列的化學反應，在常溫下3d后達到陶瓷的結(jié)合強度和硬度，故名耐磨涂層。

一、 包裝  耐磨陶瓷涂料為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時間），同時配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝粉料的12%左右。

二、 貯存  耐磨膠泥存放在干燥庫房內(nèi)，不得雨淋，受潮，保質(zhì)期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據(jù)施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據(jù)施工時間要求，適當調(diào)節(jié)促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨膠泥為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

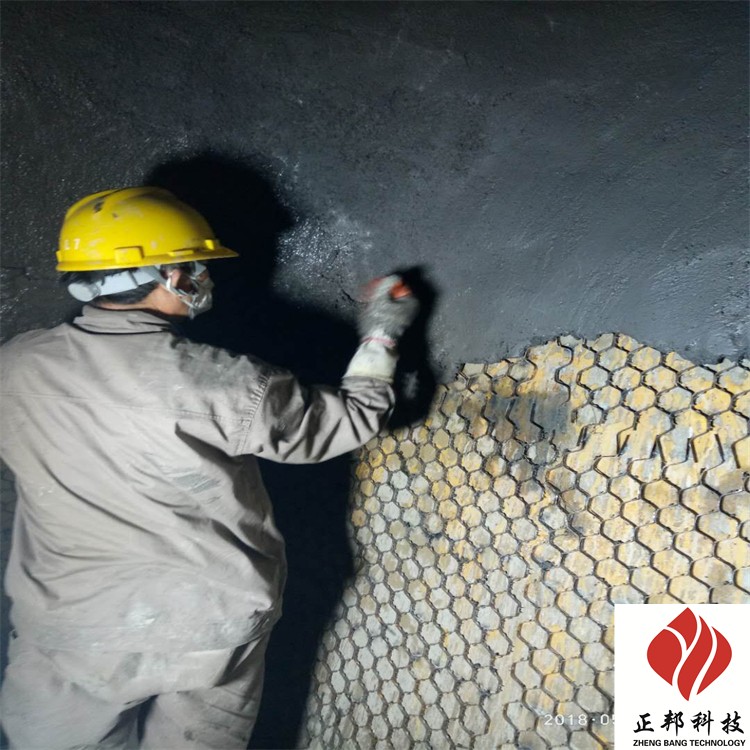

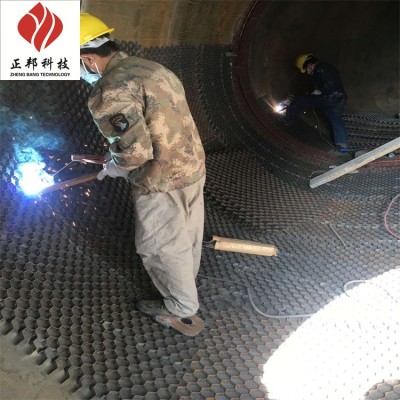

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨膠泥，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護24小時以后施工部位即可移動，同時也可以點火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

8、該耐磨膠泥施工完畢初凝后，無需養(yǎng)護、烘烤、直接點火升溫使用，且不影響其使用性能。

四、特性：

1． 耐磨防腐性能優(yōu)異

2． 與金屬類基材具有很高的結(jié)合強度

3. 立面不流淌，施工方便，對施工人員無很高技術(shù)要求

4. 適用于多種磨損、腐蝕工況的修補和防護

 五、使用方法：

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

3. 涂敷：本產(chǎn)品合適的涂層厚度是1～5mm，應將混合好的材料逐層涂敷于待修部位，層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。
