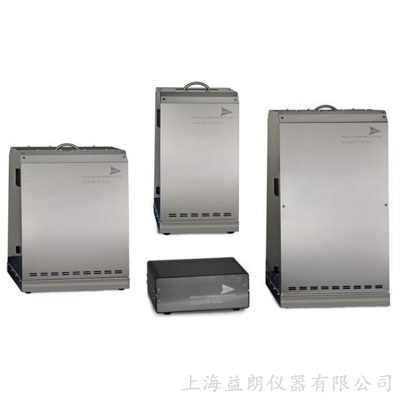

離子污染測試系統 Ionograph BT Series

離子污染測試系統 Ionograph BT Series

采用IPC-TM-650測試方法手冊2.3.25的ROSE (Resistivity of Solvent Extract)即萃取溶液電阻率法檢測電子產品的電離表面污染物，用于電子制造廠家的清洗工藝控制。測量萃取液的電阻率，轉換成每平方單位面積的氯化鈉當量的結果。所以又被稱為氯化鈉當量法。
采用75%IPA（異丙醇）和25%DI（去離子水）配置的溶液作為萃取液，將待測產品放入萃取液中，萃取液會將待測產品表面的提取和吸收的總離子清洗下來，測量萃取液的電阻率后自動轉換成NaCl當量的離子污染度結果，以μg Eq NaCl/cm2或μg Eq NaCl/in2表示。
還可以使用50%IPA（異丙醇）和50%DI（去離子水）和90%IPA（異丙醇）和10%DI（去離子水）兩種比例作為萃取液。滿足不同制造商或第三方實驗室的測試需求。
以上異丙醇要求：分析純或色譜純；以上去離子水要求：18 M?-cm標稱電阻率。
規格參數：

Ionograph BT Series 離子污染測試系統為桌上型（臺式），不具備加熱功能。如需加熱功能，請選用Ionograph SMD V型離子污染測試系統。Ionograph SMD V為落地型，測試槽更大，具備可選的加熱功能和基線穩定系統（旁路功能）。詳情請聯絡上海益朗儀器有限公司。
