龜甲網(wǎng)耐磨膠泥施工 管道耐磨陶瓷料價(jià)格

龜甲網(wǎng)耐磨膠泥施工 管道耐磨陶瓷料價(jià)格，龜甲網(wǎng)耐磨膠泥它是一種非金屬凝膠材料，采用耐酸和耐堿的人工合成原料經(jīng)嚴(yán)格的工藝配比和先進(jìn)的機(jī)器設(shè)備加工而成的一種粉狀陶瓷材料。在水泥廠生產(chǎn)線上，有諸多設(shè)備和管道內(nèi)部長期受到物料或腐蝕性氣體的沖刷。例如：立磨選粉機(jī)出口、磨機(jī)出口風(fēng)管、下料斗、輸送管道等等。為了延長這些部位的使用壽命，設(shè)備供應(yīng)商和水泥工作者對(duì)性價(jià)比較高的耐磨材料的創(chuàng)新從來就沒有停止過。

龜甲網(wǎng)耐磨膠泥的施工方法

一、1、焊接；施工中要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴(yán)格要求焊接點(diǎn)橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會(huì)出現(xiàn)由于震動(dòng)或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動(dòng)或者脫落。

2、檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點(diǎn)間距過大等不合格問題，如有問題需及時(shí)加固，以保證基礎(chǔ)骨架的牢固性。

 二、1、準(zhǔn)備攪拌；開始攪拌，一次不能往攪拌機(jī)倒入太多的防磨料，每次倒入四袋（公斤）即可，倒入太多會(huì)導(dǎo)致材料攪拌不均勻從而影響材料性能。

2、開始攪拌；加入適量的固化劑，使耐磨料與固化劑充分粉攪拌均勻，然后加入適量的膠水充分?jǐn)嚢杈鶆颍瑪嚢钑r(shí)間為10-15分鐘為宜，直至耐磨陶瓷涂料與膠水形成一個(gè)黏度很大的濕球狀，才能從攪拌機(jī)里放出來開始使用。

 三、1、涂抹；操作人員需配備勞保手套、口罩、眼鏡及防護(hù)帽等防護(hù)用品，如果在高空作業(yè)需要佩戴合格的防護(hù)帶，從桶內(nèi)取出適量耐磨料（每次約兩公斤為宜）。

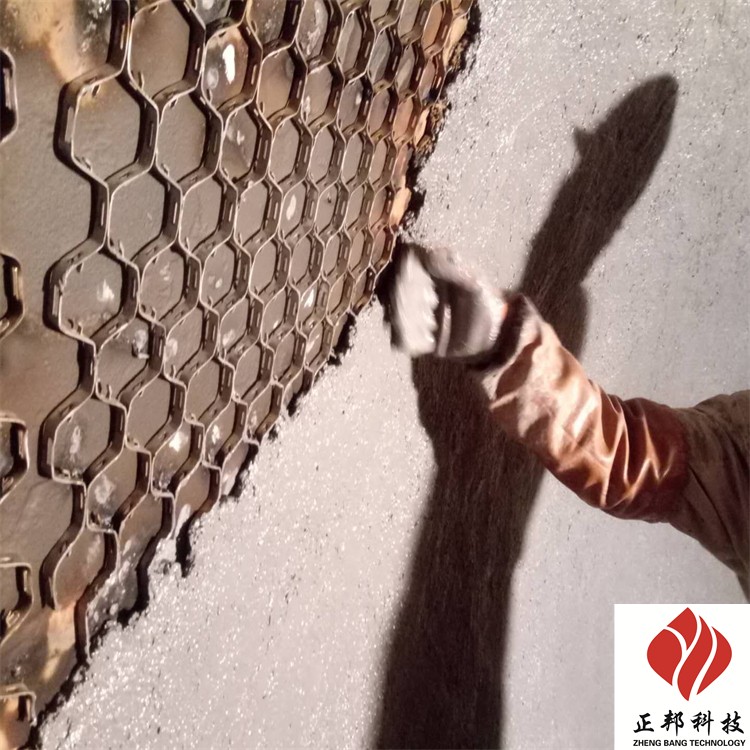

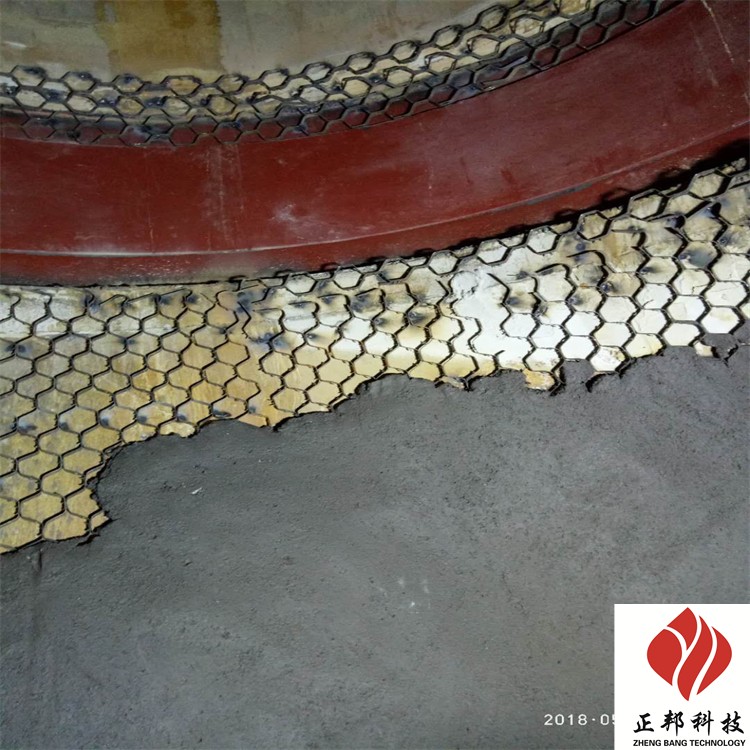

2、需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實(shí)的現(xiàn)象，以保證防磨料緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

 四、檢查：涂抹好的涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時(shí)然后重新涂抹，直到涂料與鋼板緊密結(jié)合在一起方可使用。

 五、保養(yǎng)：耐磨膠泥需過了保養(yǎng)期達(dá)到強(qiáng)度后才能正常使用，夏季一般為48小時(shí)，冬季一般為72小時(shí)。

 六、龜甲網(wǎng)耐磨膠泥是一種分子聚合物材料，是由高性能耐磨顆粒(純氧化鋁剛玉瓷球、碳化硅、氧化鋯、鈦粉、磷鐵粉末等)與改性增韌耐熱樹脂進(jìn)行復(fù)合得到的高性能耐磨防腐聚合材料。廣泛用于因沖蝕、腐蝕和氣蝕對(duì)設(shè)備的磨損，也用于在有耐磨、防腐要求的機(jī)件表面制備耐磨防腐涂層。 如電廠、港口、水利水電、礦山等水泵、渣漿泵、脫硫漿液泵、漿液循環(huán)管道、酸堿槽、風(fēng)機(jī)殼體、磁選機(jī)及浮選機(jī)等的防護(hù) 。該產(chǎn)品具有耐磨能力以及耐腐蝕性能，施工非常方便，停機(jī)后對(duì)設(shè)備簡(jiǎn)單處理后即可涂覆該產(chǎn)品，加熱固化后2個(gè)小時(shí)，設(shè)備即可投入使用，也可以不用加熱，不加熱的情況下一般24小時(shí)固化。該產(chǎn)品耐磨防腐性能在耐磨材料里是的，無可替代的。
