8000V/6000A功率器件分析儀

   目前，功率半導體器件市場呈現出集成化和模塊化、高性能和高可靠性、多電平技術、新型器件結構和工藝、智能化和可重構等發展趨勢和發展方向。功率半導體器件作為應用于嚴苛環境下的高功率密度器件，對器件可靠性要求居于所有半導體器件的前列。因此，對器件精準的性能測試要求、符合使用場景的可靠性測試條件以及準確的失效分析方式將有效的提升功率半導體器件產品的性能及可靠性表現。

    不同材料、不同技術的功率器件的性能差異很大。市面上傳統的測量技術或者儀器儀表一般可以覆蓋器件特性的測試需求。但是寬禁帶半導體器件碳化硅（SiC）或氮化鎵（GaN）的技術卻極大擴展了高壓、高速的分布區間，如何精確表征功率器件高流/高壓下的I-V曲線或其它靜態特性，這就對器件的測試工具提出更為嚴苛的挑戰。

    靜態參數主要是指本身固有的，與其工作條件無關的相關參數。靜態參數測試又叫穩態或者DC（直流）狀態測試，施加激勵(電壓/電流)到穩定狀態后再進行的測試。主要包括：柵極開啟電壓、柵極擊穿電壓、源極漏級間耐壓、源極漏級間漏電流、寄生電容(輸入電容、轉移電容、輸出電容)，以及以上參數的相關特性曲線的測試。8000V/6000A功率器件分析儀認準普賽斯儀表，

    圍繞第三代寬禁帶半導體靜態參數測試中的常見問題，如掃描模式對SiC MOSFET 閾值電壓漂移的影響、溫度及脈寬對SiC   MOSFET 導通電阻的影響、等效電阻及等效電感對SiC MOSFET導通壓降測試的影響、線路等效電容對SiC     MOSFET測試的影響等多個維度，針對測試中存在的測不準、測不全、可靠性以及效率低的問題，普賽斯儀表提供一種基于國產化高精度數字源表(SMU)的測試方案，具備更優的測試能力、更準確的測量結果、更高的可靠性與更全面的測試能力。具有高電壓和大電流特性、μΩ級導通電阻精確測量、n安級電流測量能力等特點。支持高壓模式下測量功率器件結電容，如輸入電容、輸出電容、反向傳輸電容等。

P300高精度脈沖源表

-  脈沖直流，簡單易用

-  范圍廣，高至300V低至1pA

-  最小脈沖寬度200μs

-  準確度為0.1%

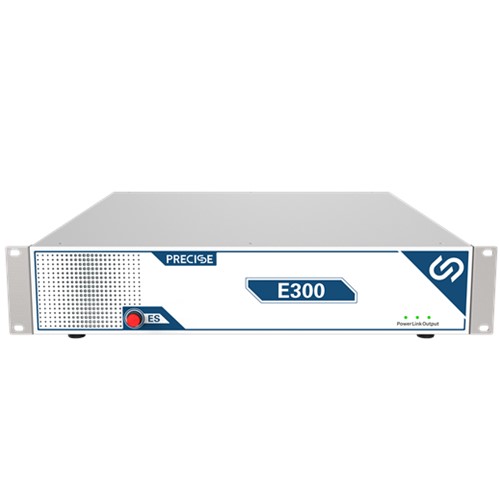

E系列高電壓源測單元

-   ms級上升沿和下降沿

-   單臺Z大3500V電壓輸出(可擴展10kV)

-   測量電流低至1nA

-   準確度為0.1%

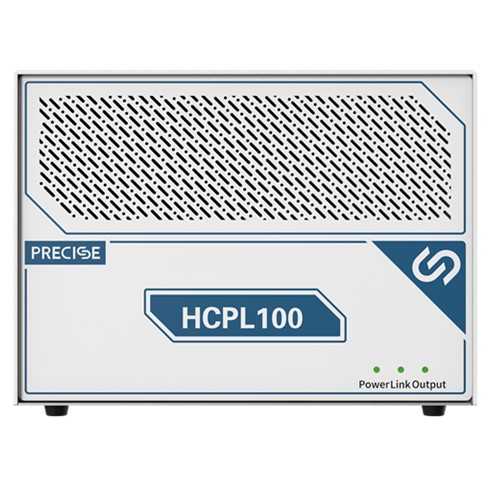

HCPL100高電流脈沖電源

-   輸出電流達1000A

-   多臺并聯可達6000A

-   50μs-500μs的脈沖寬度可調

-   脈沖邊沿陡(典型時間15us)

-   兩路同步測量電壓(0.3mV-18V)

    而GaN  HEMT器件主要工作于大功率、高效率的微波毫米電路中，其機理相對更為復雜，主要體現在器件陷阱效應和自熱效應中。GaN     HEMT器件的陷阱效應會引起柵和漏滯后效應，不利于建模工作和器件射頻應用；而自熱效應主要體現在脈寬對GaN HEMT器件測試的影響。因此，針對氮化鎵(GaN)包括砷化鎵(GaAs)等材料構成的高速器件的I-V測試，普賽斯儀表全新推出的CP系列脈沖恒壓源可以高效快速解決測試難題。

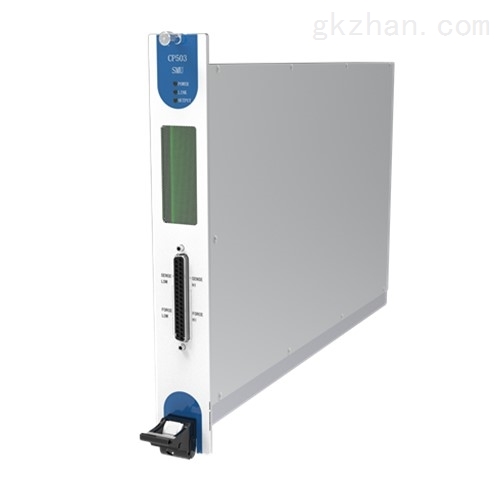

CP系列脈沖恒壓源

-   直流/脈沖兩種電壓輸出模式

-   大脈沖電流，Z高可至10A

-   超窄脈寬，低至100ns

-   插卡式設計，1CH/插卡，Z高支持10通道

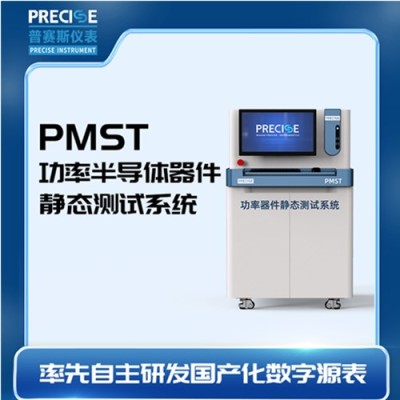

    普賽斯儀表專業研究和開發半導體材料與器件測試的專業智能裝備，產品覆蓋半導體領域從晶圓到器件生產全產業鏈。推出基于高精度數字源表(SMU）的第三代半導體功率器件靜態參數測試方案，為SiC和GaN器件提供可靠的測試手段，實現功率半導體器件靜態參數的高精度、高效率測量和分析。如果您對8000V/6000A功率器件分析儀感興趣，歡迎隨時聯系我們！
