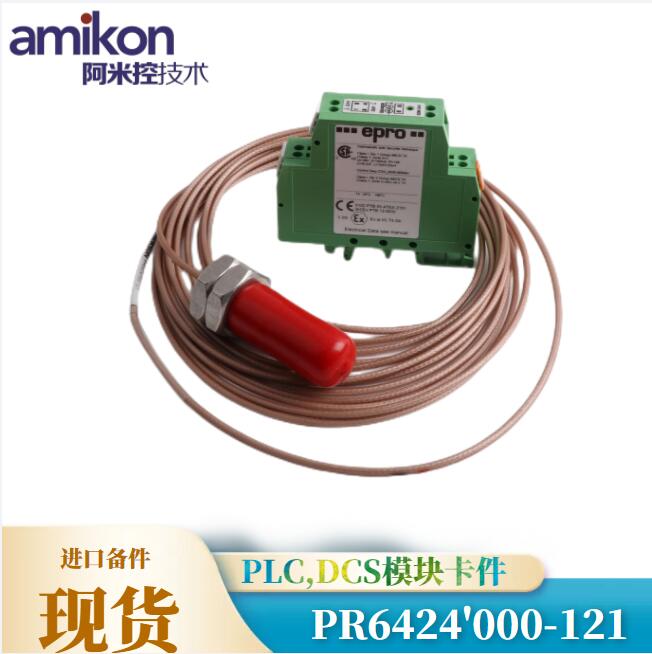

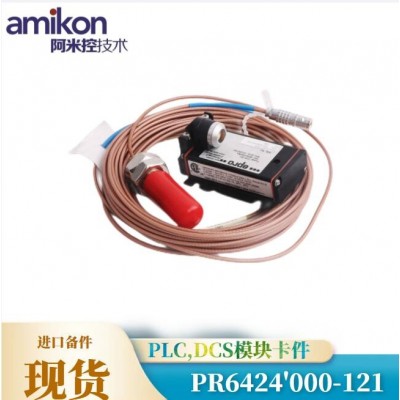

EMERSON,PR6424'000-121

EMERSON,PR6424'000-121

我們的優勢品牌黑馬HIMA，AB,ABB,英維斯，GE，本特利，福克斯波羅，西屋，艾默生，霍尼韋爾，EPRO ，ICS，橫河，等等模塊卡件。

為制造業提供行業領先的零件、服務和速度。

為 165 個的 51,869 名客戶提供 1,920,824 個零件

機器故障和停機會使制造商損失數百萬美元的收入。阿米控技術讓您觸手可及的自動化零件世界。無論是過時的、停車的還是新的自動化部件，當您需要我們時，我們都會在這里。

產品功能

1. 信號輸入

MMS6110有兩路獨立的渦流傳感器信號輸入: SENS 1H（z8）/SENS 1L（z10）和SENS 2H（d8）/SENS 2L（d10）。與之匹配的傳感器為德國epro公司生產的PR642X 系列渦流傳感器和配套的前置器。也可使用其它廠家生產的同類型傳感器。輸入電壓范圍為-1…-22 V dc 。

傳感器信號可以在模塊前面板上SMB接口處測到。 此外模塊還備有鍵相信號輸入（必須大于13V），該信號是速度控制方式及頻譜分析所必需的。

2. 信號輸出

a. 特征值輸出 模塊有兩路代表特征值的電流輸出：I1+（z18）/ I1-（b18）和I2+（z20）/ I2-（b20），可設定為0…20mA或4…20mA。在Smax和Sppmax模式下，兩個通道的輸出是相同的。 模塊有兩路代表特征值的0…10 V電壓輸出EO 1（d14）/ EO 2（d16）。

b. 動態信號輸出 模塊提供兩路0…20 Vpp動態信號輸出AC1（z14）/ AC2（z16）用于頻譜分析。 0…20 Vpp相當于特征值的量程。

c. 模塊提供兩路0…10 V dc 電壓輸出NGL1（z12）/ NGL2（d12）。 該輸出與傳感器和被測面的距離成正比。

3. 限值監測

a. 報警值 在雙通道模式，每個通道可以分別設置報警值和危險值。在Smax和Sppmax模式，兩個通道共有一個報警值和一個危險值。報警開關特性為測量值上升時超限觸發。為避免測量值在限值附近的變化反復觸發報警，可設定報警滯后值，在滿量程的1…10%之間選擇，開關特性為下降觸發。

b. 限值倍增器及倍增系數X 在特殊情況下，如過臨界轉速時，振動幅值會超限，但機組運行狀態正常。為避免不必要的報警或跳機，可在軟件中激活限值倍增器功能，并設置倍增系數X（1.00~5.00）。使用此功能時，d18應為低電平。倍增系數X同時影響報警值和危險值。

c. 報警輸出 模塊給出四個報警輸出： 通道1：危險D1-C，D1-E（d26，d28），報警A1-C，A1-E（b26，b28） 通道2：危險D2-C，D2-E（d30，d32），報警A2-C，A2-E（b30，b32）

d. 報警保持功能 使用此功能，報警狀態將被保持。只有通過軟件中復位命令（Reset latch channel 1/2）才能在報警條件消失后取消報警。

e. 報警輸出方式 使用SC-A（報警 d24）和SC-D（危險 z24）時可以選擇報警輸出方式： - 當SC- 為斷路或為高電位（+24 V）時，報警輸出為常開。 - 當SC- 為低電位（0 V）時，報警繼電器為常閉。 為避免掉電引起報警，便于帶電插拔，建議選用報警輸出為常開。

f. 禁止報警 在下述情況，報警輸出將被禁止： - 模塊故障（供電或軟件故障）。 - 通電后的延時期，斷電和設置后的78秒延時期。 - 模塊溫度超過危險值。 - 啟動外部報警禁止，ES（z22）置于0 V。 - 在限值抑制功能激活時，輸入電平低于量程下限0.5V或高于量程上限0.5V。

4. 狀態監測

模塊不間斷地檢查測量回路，在發現故障時給予指示，并在必要時閉鎖報警輸出。 狀態指示有三種途徑： - 通過前面板“通道正常”指示燈； - 通過“通道正常”輸出1 / 2； - 通過計算機及組態軟件在Device status 顯示。

a. 通道監測 模塊檢查輸入信號的直流電壓值。當輸入信號超過設定上限0.5V或低于設定下限0.5V時，給出通道錯誤指示（傳感器短路或斷路）。

b. 過載監測 當動態信號的幅值超過設定量程時，模塊給出過載信息。
